PCB anyagválasztási útmutató: Típusok, tulajdonságok és kiválasztásuk módja

Tartalomjegyzék

A PCB anyagok kritikus szerepet játszanak az elektronikai termékek elektromos teljesítményének, termikus megbízhatóságának és élettartamának meghatározásában. A megfelelő NYÁK-anyagok kiválasztása olyan tervezési, költség- és gyárthatósági döntéseket foglal magában, amelyek közvetlenül befolyásolják a termék sikerét.
Ez a cikk gyakorlati útmutatót nyújt a a megfelelő kiválasztása PCB anyagok de ha azt akarod, hogy elkerülni a költséges késedelmeket és hibák a PCB-ben tervezés folyamatot, a legjobb, ha már a kezdetektől fogva szakértői tanácsokat szerez be.
ELE PCB itt van, hogy teljesítse az Ön összes NYÁK anyagigényét.

A PCB alapvető összetétele

Egy tipikus PCB alapvető összetétele

A NYÁK-anyagokat elektromos és termikus tulajdonságaik alapján választják ki, amelyek elengedhetetlenek ahhoz, hogy a lap a tervezési besorolásnak megfelelően működjön. A formafaktor és a lapon lévő rétegek száma egyaránt a kapcsolási rajz alapján kerül meghatározásra. Egy kifinomult NYÁK legalább a következő rétegösszetételű lesz,

Alátét Réteg: Ez az egész NYÁK fő szigetelő- és tartóanyag-rétege. Ennek a hordozórétegnek a vastagsága, amely a nyomtatott áramköri lapok szilárd alapját biztosítja, a lap rendeltetésétől függően változik.

Vezető réteg: A legtöbb esetben a nyomtatott áramköri lapot úgy állítják elő, hogy a szigetelőanyag felületére egy nagyon vékony fémréteget, például rezet helyeznek.

Forrasztási maszk Réteg: Ez egy további réteg a vezető réteg tetején. A NYÁK-on lévő érintkező párnáknak szükségük van erre a szigetelőrétegre, hogy megakadályozzák a rövidzárlatokat más vezető alkatrészekhez.

Szitanyomás réteg: Ezt a nyomtatási epoxiréteget szimbólumok vagy bármilyen tájékoztató szöveg forrasztási maszkra történő nyomtatására használják. A szitanyomás használható figyelmeztető jelzések olvasására, alkatrészek azonosítására és szerelési helyek meghatározására.

A PCB anyagok tulajdonságai

Ha a nyomtatott áramköri lap gyártásához kiváló minőségű PCB anyagokat használnak, akkor nemcsak megfelelően fog működni, hanem a nyomtatott áramkör élettartama alatt is fennmarad. termék. Az alábbiakban a PCB anyagok néhány fontos tulajdonságát ismertetjük.

  • Elektromos vezetőképesség: A vezető fém általában nagy vezetőképességgel rendelkezik, hogy csökkentse a pályák ellenállását. A réz a fő használt vezető anyag, amely jó elektromos vezetési tulajdonságokkal rendelkezik, amelyek nem igényelnek további magyarázatot.
  • Hővezető képesség: A hordozóanyagnak alacsony hővezetési állandóval kell rendelkeznie. Ennek a NYÁK anyagnak segítenie kell abban, hogy az egyik elektromos alkatrész hője NEM terjedjen át a közeli alkatrészekre. alkatrészek.
  • Rugalmasság és erő: A NYÁK anyagának merevnek és mechanikailag kissé rugalmasnak kell lennie, mivel működés közben az anyag hajlamos lehet a termikus nyúlás hatására, és nem szabad, hogy repedések keletkezzenek, amelyek nyomvonalszakadást okoznak.

A szubsztrát az egyetlen fő PCB anyag, amely az egész PCB gerincének tekinthető, mivel támogatást és némi extra hőhatékonyságot kell biztosítania.  A továbbiakban a szubsztrátra, mint a fő NYÁK-anyagra fogunk összpontosítani.

Közös PCB anyagtípusok

PCB gyártás nagymértékben függ a nyomtatott áramköri lapok anyagainak gondos kiválasztásától és integrálásától. Bár szó szerint több száz különböző anyag létezik, amelyek közül a költségvetéstől és a műszaki igényektől függően lehet választani, itt néhányat a leggyakoribb NYÁK-anyagok közül sorolunk fel.
  • Cellulóz alapú kompozit anyagok: CEM-1, CEM-2, CEM-3, CEM-4, CEM-5
  • Üveggel erősített epoxi rétegelt anyagok: FR-1, FR-4, FR-5
  • Teflon Alapanyagok: PTFE
  • Polimer anyagok: Poliimid
  • Fémes anyagok: Alumina

FR1 & FR2

Ezeket a tűzálló anyagokat csak egyrétegű PCB-khez használják, és papír és fenol vegyszerek felhasználásával készülnek.
Az üvegesedési átmeneti hőmérséklet az egyetlen megkülönböztető jellemző az FR1 és az FR2 között. Az FR1 Tg értéke nagyobb, mint az FR2 üvegesedési átmeneti állapotáé..

FR-4

Az FR-4 egy kompozit anyag, amely lángálló. Szőtt üvegszálas szövetből készül, amelynek kötőanyagaként epoxigyanta szolgál.
Nem szívja magába a vizet, de nagy mechanikai szilárdságot és kiváló szigetelőképességet biztosít, függetlenül a környezeti körülményektől, legyenek azok szárazak vagy nedvesek. Ez a PCB-anyag különösen gyakori az alacsonyabb rétegszámú nyomtatott áramköri lapoknál, mint például a következőknél egyoldalas, kétoldalas vagy többrétegű szerkezetek, amelyek kevesebb mint 14 rétegből állnak.

Poliimid

A hőmérséklet-állóképesség poliimid laminátumok felülmúlják az FR-4 anyagokét, és az elektromos teljesítményjellemzőikben is kisebb növekedést mutatnak. A poliimid anyagok drágábbak, mint az FR-4 anyagok, de ez a nyomtatott áramköri lapok anyaga nagyobb ellenállóképességet biztosít ellenséges és magasabb hőmérsékletű körülmények között. A hőciklusok alatti jobb stabilitásuk és a kisebb tágulási hajlamuk következtében ezek az anyagok jól alkalmazhatók a nagyobb rétegszámú struktúrákhoz.

Teflon (PTFE)

Teflon kiváló elektromos jellemzőkkel rendelkezik a nyomtatott áramköri lapok esetében, ami alkalmassá teszi a nagysebességű áramkörökben való felhasználásra. alkalmazások. A teflon anyag drágább, mint a poliimid. A teflonból készült nyomtatott áramköri lapok mechanikai szilárdságuk növelése érdekében szövetüveggel és egyéb adalékanyagokkal is bevonhatók. A teflon alapú NYÁK gyártása sok esetben speciális készségekkel, speciális berendezésekkel és eljárásokkal rendelkező munkaerőt igényel.
FR-4 PCB anyag

Megfontolások a legjobb PCB anyag kiválasztásához

Kritikus fontos, hogy gondosan válasszuk ki a legjobb típusú NYÁK-anyagot, hogy a NYÁK a tartós alkalmazáshoz megfelelő elektromos, termikus és mechanikai jellemzőkkel rendelkezzen. A megfelelő NYÁK-anyag kiválasztásakor vegye figyelembe a következő jellemzőket.

Tervezési követelmények

Gondolja végig a nyomtatott áramköri lap rendeltetésszerű használatát, a tervezett környezetet, a jelintegritási követelményeket és az általános kialakítást.

A magas hőmérsékletet is el kell viselni? Egy merev vagy hajlékony lap jobban megfelel az Ön igényeinek? Az egyik legfontosabb dolog, hogy a nyomtatott áramkör anyagának szigetelőnek kell lennie.

PCB vastagság

Alapvetően a vastagság attól függ, hogy milyen projekten dolgozik; a nyomtatott áramköri lapok például gyakran a legvékonyabb lapokat alkalmazzák. A számítógépes lap vastagsága csökkenti a feszültséget. Az ideális FR-4 vastagság közel 1 és 3 hüvelyk közötti lenne. A hornyokat lehetetlen megvalósítani vékony FR-4 áramköri lapok a repedés veszélye miatt, és maguk a hornyok sem lehetnek túl nagyok.

Impedancia illesztés

Az impedancia- vagy frekvenciaillesztés döntő fontosságú az elektromos és elektronikus berendezésekben használt alacsony vagy magas frekvenciájú nyomtatott áramköri lapok esetében. Ha jobban odafigyelnénk ezekre a részletekre, a lapok logikusabbá és biztonságosabbá válnának. A többoldalas lapok kapacitására vonatkozó információkat is szolgáltathat.

Távolságtartás

A helytakarékosság kulcsfontosságú szempont az FR-4 nyomtatott áramköri lapok gyártásakor. A távolságtartás kulcsfontosságú a Bluetooth-eszközök és a USB kikötők. A tervezéshez többnyire a legvékonyabb lapokat használtuk.

Rugalmasság

Rugalmasságuk miatt a vékony táblákat gyakrabban alkalmazták a gyártás során, mint a vastagokat. Az FR-4 felhasználásakor jelentős kockázatot jelent, ha a hordozó nagyon vékony, és az FR-4 NYÁK területe vagy méretei nagyobbak. Az elektromos és elektronikus eszközökben használt vékony FR-4 PC lapoknál csökkenthető a feszültség. A vékonyabb lapok hajlékonyabbak és hőérzékenyebbek. Forrasztás közben a kívánt szögbe hajlítható.

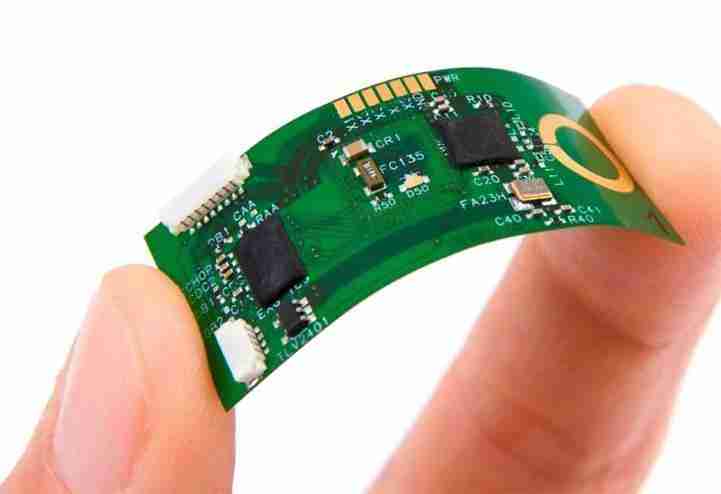

Rugalmas FR-4 PCB

Súly

Kisebb vagy könnyebb elemek esetében az FR-4 PCB vastagsága határozza meg a súlyt, és fordítva. Bár más alkalmazásokban a súly kevésbé fontos, a fogyasztói elektronika tervezésekor jellemzően gondolkodnak rajta. A könnyebb PCB-k könnyebb árukat eredményeznek, ami viszont olcsóbbá teszi az árucikkek szállítását, és bizonyos helyzetekben vonzóbbá a vásárlók számára.

Üzemi hőmérséklet és hőteljesítmény

A nyomtatott áramköri lapok tartósságát és teljesítményét illetően a teljesítmény és a hő a két legfontosabb szempont. Feltétlenül ellenőrizze a tényleges tervezéshez tervezett NYÁK anyagának hőtechnikai képességeit.
  • FR-4 alkalmas a legtöbb, mérsékelt hőmérsékleti igényű szabványos alkalmazáshoz.
  • Magas Tg-tartalmú FR-4 vagy poliimid anyagok előnyben részesülnek a magas hőmérsékletű, többrétegű vagy kritikusan fontos konstrukciók esetében.
A teljesítményelektronika esetében fokozott hőelvezetéssel rendelkező anyagokra lehet szükség.

Mechanikai tartósság és szilárdság

Alapvető fontosságú a nyomtatott áramköri lapok anyagainak mechanikai és elektromos tartósságára gondolni.
  • Vastagabb táblák általában jobb mechanikai szilárdságot, de kisebb rugalmasságot biztosítanak.
  • Vékonyabb táblák könnyebbek és rugalmasabbak, de hajlamosak lehetnek a vetemedésre vagy repedésre, ha nem megfelelően tervezték meg őket.
  • A többrétegű vagy HDI lapok esetében az alacsony CTE-értékű anyagok segítenek fenntartani a megbízhatóságot a hőciklusok során.

Költségek

A nyomtatott áramköri lapok anyagának kiválasztásakor a költségtényezőt tekintik a legfontosabbnak.
  • FR-4 továbbra is a legköltséghatékonyabb és legelterjedtebb NYÁK-anyag.
  • A poliimid és a PTFE anyagok kiváló teljesítményt nyújtanak, de az anyagok és a feldolgozás költségei jelentősen megnövekednek.

Hogyan válasszuk ki a megfelelő anyagokat a tábláinkhoz?

Az alábbi táblázat intuitívabb útmutatót nyújt a nyomtatott áramköri lapok anyagainak kiválasztásához, összehasonlítva több gyakori anyagot tipikus alkalmazási területeik, teljesítményelőnyeik és költségeik szempontjából. Ez segít a megfelelő anyagválaszték gyors leszűkítésében a tervezés korai szakaszában.
PCB anyag Tipikus alkalmazások Legfontosabb előnyök Korlátozások Relatív költség
FR-4 (Standard) Fogyasztói elektronika, ipari vezérlés, általános célú NYÁK Alacsony költség, jó mechanikai szilárdság, égésgátló, széles körben elérhető. Nagyobb jelveszteség magas frekvenciákon, korlátozott magas hőmérsékleti teljesítmény Alacsony
Magas Tg-tartalmú FR-4 Többrétegű PCB-k, HDI lapok, autóipari elektronika Jobb hőstabilitás, nagyobb megbízhatóság a hőciklusok során Kicsit magasabb költség, mint a standard FR-4 Alacsony-közepes
Poliimid Repülőgépipar, autóipar, magas hőmérsékletű környezetek Kiváló hőállóság, alacsony CTE, stabil többrétegű teljesítmény Drága, összetettebb gyártás Magas
PTFE (teflon) RF, mikrohullámú, nagy sebességű digitális áramkörök Alacsony dielektromos állandó, alacsony jelveszteség, kiváló jelintegritás Magas költségek, nehezen megmunkálható és feldolgozható Nagyon magas
CEM-1 / CEM-3 Egy- vagy kétoldalas NYÁK, olcsó elektronika Gazdaságos, egyszerű gyártás Korlátozott elektromos és termikus teljesítmény Nagyon alacsony
Fém mag (MCPCB) Teljesítményelektronika, LED világítás, motorhajtások Kiváló hőelvezetés, nagy mechanikai szilárdság Korlátozott rugalmasság az útvonalvezetésben, nagyobb súly Közepes-magas
Amint a fentiekből kiderül, a különböző NYÁK-anyagok között a teljesítmény és a költségek tekintetében egyértelmű különbségek vannak. Az FR-4 továbbra is a legelőnyösebb választás a legtöbb általános célú elektronika esetében, míg a poliimid és a PTFE anyagok egyértelmű előnyöket kínálnak a nagy frekvenciájú, magas hőmérsékletű vagy nagy megbízhatóságú alkalmazásokban.
Gyakorlati projektek esetén a megfelelő nyomtatott áramköri lap anyagának kiválasztása olyan tényezők átfogó értékelését igényli, mint például a következők. rétegszám, impedancia-szabályozási követelmények, gyártási képességek és volumenköltségek. A túlzott specifikáció növelheti a gyártási költségeket, míg a nem megfelelő anyagteljesítmény veszélyeztetheti a termék megbízhatóságát.
Ha bizonytalan abban, hogy melyik NYÁK anyag illik a legjobban az Ön tervéhez, konzultáljon egy tapasztalt PCB gyártó a tervezési fázis korai szakaszában hatékonyan csökkentheti a kockázatokat és lerövidítheti a fejlesztési ciklust.

ELEPCB: A vezető nyomtatott áramköri lapokat gyártó gyár

A megfelelő NYÁK-anyag kiválasztása alapvető fontosságú a megbízható teljesítmény, a hosszú távú tartósság és a költséghatékony gyártás biztosításához. A kiegyensúlyozott teljesítménye és költsége miatt továbbra is az FR-4 a legelterjedtebb anyag, de a poliimid és a PTFE gyakran szükséges a nagy frekvenciájú, magas hőmérsékletű vagy zord környezetet igénylő alkalmazásokhoz.
