PCB gyártás CNC gépek a legjobb megoldás a hatékony gyártás nyomtatott áramköri lapok (PCB-k).Ezek a CNC-gyártó rendszerek lehetővé teszik, hogy pontos áramköri minták létrehozása és lyukak automatizált folyamatok segítségével, mint például marás, fúrás, és útvonalválasztás.
Ezért a CNC-gépek ideálisak prototípusok készítéséhez és kisszériás gyártáshoz. Ebben a cikkben a folyamat minden egyes lépését megvizsgáljuk, az ötlettől a végleges PCB termék.Learn with ELEPCB!
Mit definiál a PCB Manufacturing CNC gép?
A Számítógépes számjegyvezérlésű (CNC) rendszer a gép agya, amely értelmezi a tervezési fájlokat és vezérli a szerszámok mozgását. Ezek a rendszerek a fejlett szoftverek, a nagy pontosságú motorok és a legkorszerűbb szerszámok kombinálásával automatizálják az olyan alapvető feladatokat, mint a fúrás, a marás és a marás. Ez lehetővé teszi, hogy kiváló minőségű nyomtatott áramköri lapokat gyárthasson precízen és egyszerűen, hatékonyan.
- A Orsó az a nagy sebességű forgó eszköz, amely a fúráshoz és maráshoz használt vágószerszámokat tartja.
- A Munkaasztal az a hely, ahol a gyártás során biztonságosan elhelyezi a nyomtatott áramköri lap anyagát.
- Végül, a Tengelyek (X, Y és Z) vezérlik az orsó és a munkaasztal mozgását, biztosítva, hogy minden művelet pontosan a tervezett módon történjen.
A PCB gyártás CNC gépek típusai
Többféle PCB CNC-gép áll rendelkezésre, amelyek mindegyike az Ön egyedi gyártási igényeihez és gyártási léptékéhez igazodik, többek között:

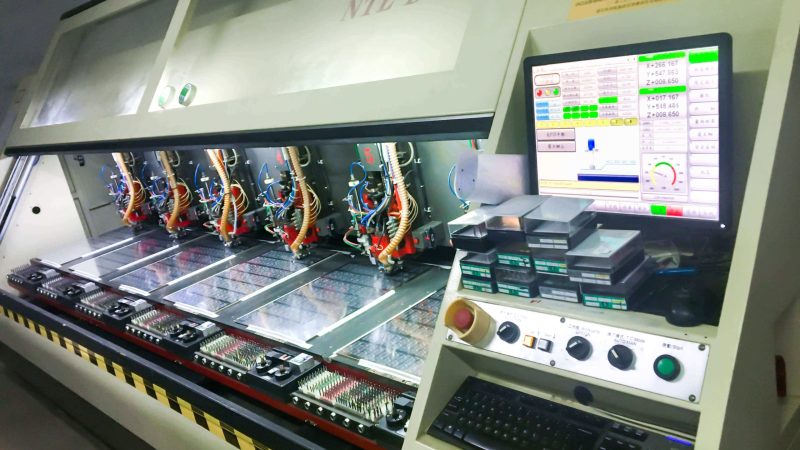

1. CNC PCB fúrógépek
A NYÁK-fúrógépek segítenek Önnek a szükséges furatok létrehozásában a következőkhöz alkatrész elhelyezés és a rétegek közötti kapcsolatok.
- Mechanikus fúrógépek: Ezek nagysebességű orsókat és fúrószárakat használnak, hogy fizikai lyukakat készítsenek a NYÁK anyagában. Tökéletesek a következőkhöz nagyobb lyukak készítése és különböző vastagságú nyomtatott áramköri lapok befogadására alkalmas.
- Lézerfúró gépek: Ezek a gépek nagy teljesítményű lézerrel elpárologtatják a nyomtatott áramköri lap anyagát, hogy létrehozzanak precíz, mikro méretű lyukak. Ideálisak bonyolult kialakításokhoz, és gyorsabb fúrási sebességet biztosítanak, mint a mechanikus opciók.
2. CNC PCB routing gépek
A PCB-routing gépek lehetővé teszik, hogy vágja egyedi PCB-k a nagyobb panelek és shape a táblákat szükség szerint. A felesleges anyagot nagy sebességű orsók és vágószerszámok segítségével távolítják el, és a kész NYÁK-ot hagyják hátra. Az útvágógépek segítségével réseket, kivágásokat és egyéb, az alkatrészek elhelyezéséhez és összeszereléséhez szükséges funkciókat is létrehozhat.
3. CNC PCB marógépek
A PCB marógépek lehetővé teszik a felső rézréteg eltávolítását a kívánt áramköri minta kialakításához. Ezek a gépek szelektíven távolítják el a nem kívánt rezet kis méretű, nagy sebességű vágószerszámokkal, az úgynevezett végmarók, a szükséges nyomokat és betéteket hátrahagyva.
A marógépek praktikusak a következőkhöz prototípusgyártás és kisszériás gyártás, rugalmasságot biztosítva Önnek a gyors tervmódosításokhoz költséges szerszámok nélkül.
A PCB fúrólyukak típusai
Konkrétan a sajátos alkalmazáss a NYÁK-fúrások kategorizálásakor hasznos.
Íme egy gyors áttekintés a különböző típusokról, amelyekkel találkozhat:
Átmenő lyukak:
Press-fit:
- Ezek a lyukak illeszkednek átmenő lyukakhoz alkatrészvezetékek, és nem igényel forrasztást vagy töltést.
Átmenő furat vias:
- A kártya felső és alsó rétegének összekötésére szolgál, lehetővé téve a jelátvitelt. bármelyik rétegben.
Vak átvezetések:
- Egy felületi réteg összekapcsolása egy belső réteggel anélkül, hogy a teljes lapon áthaladna.
Elásott átvezetések:
- Ezek összekötik a belső rétegeket anélkül, hogy elérnék a tetejét vagy az alját.
Microvias:
- Kis vak vagy földbe ásott átvezetések, tökéletes a nagy sűrűségű jelátvitelhez.
Termikus átvezetések:
- Úgy tervezték, hogy a réz magas hőátadási sebességét kihasználva elvezesse a hőt, és ne vezesse az áramot.
Nem lemezelt átmenő furatok:
- Kötőelemek: Mechanikus támasztékot nyújt az extra stabilitást igénylő alkatrészek számára.
- Szerelőnyílások: A kötőelemek rögzítésére szolgál, ha a függőleges távolság nem jelent gondot.
- Süllyesztett lyukak: A süllyesztett lyukak lehetővé teszik a csavarok rögzítését a tábla felülete alá.
Lépésről lépésre PCB gyártás CNC gépek PCB összeszerelési folyamathoz
1. lépés: Tervezés:
Meghúzza a PCB tervezés speciális szoftverek, például az Altium Designer vagy az Eagle segítségével. Ez a tervezési fájl magában foglalja az összes kulcsfontosságú részletet, a a lap mérete az alkatrészek elhelyezéséhez és az áramkörhöz elrendezés.
2. lépés: Fájl előkészítés:
A tervezés befejezése után a fájlt a CNC géppel kompatibilis formátumba kell konvertálni, mint pl. Gerber vagy DXF. Ez a fájl betölti a gépet a szükséges műveletekre vonatkozó utasításokkal.
3. lépés: Anyag előkészítés:
Most vágja ki a NYÁK anyagát, ami általában egy rézzel bevont laminált, a megfelelő méretre, és szilárdan rögzítse a CNC-gép munkaasztalára.
4. lépés:
A különböző PCB CNC gépek különböző célokra
Különböző típusú PCB CNC gépek használhatók az Ön egyedi PCB-je számára.
1. A CNC PCB marógép használata a PCB gyártásban
1. CNC PCB marógépek használata a PCB gyártásban
A PCB marás lehetővé teszi, hogy anyag eltávolítása mechanikusan egy rézbevonatú lapról, elektromos szigeteléssel, így áramköri minták kialakítását eredményezve. Itt a precíziós vezérlésű bitek hogy fizikailag is nyomokat hagyjon maga után.
A CNC marógépet akár arra is utasíthatja, hogy kövesse a tervrajzot, így a folyamat minden egyes lépésénél pontosságot és megismételhetőséget biztosít. Íme, a CNC marás általános menete a nyomtatott áramköri lapok CNC marásához:
- Tervezés: A NYÁK elrendezését a következő eszközökkel fejleszti ki CAD és generálja a megfelelő CAM/Gerber akták.
- Felszerelés: Te összeállítani a PCB üres és szerelje fel a CNC gépágy a stabilitás érdekében.
- Szondázás: Ön a munkadarab koordinátarendszerének összehangolása hogy garantálja a végfúró megfelelő elhelyezését a táblán.
- Marás: Ön a vezetőképes nyomvonalak marása a tervnek megfelelően a végmaró szerszámpályával történő lekövetésével.
- Eltávolítás: Ezután eltávolítja az esetleges durva éleket és dörzseket a maratott vezetőkből. Ez lehetővé teszi a késztermék sima felületének kialakítását.
- Tisztítás: Ön mosás away marási törmelék és por hogy biztosítsa a tábla tisztaságát.
- Szemrevételezés: Ezután ellenőrizze a címet. bármilyen rövidzárlat, nyílás vagy horzsolás után, hogy megbizonyosodjon arról, hogy a deszkája hibátlan.
Ezzel a folyamattal a nyers NYÁK-nyomtatványból kész lapot készít, amely készen áll az alkatrészek felszerelésére és tesztelésére.
- Asztali CNC Routerek: Ezek a gépek ideálisak az otthoni műhely számára a kompaktság és a költségek tekintetében. Kétoldalas nyomtatott áramköri lapokat tudnak kezelni 200mm x 300mm-es méretig.
- Lézer CNC Gépek: A lézervágó a nem kívánt réz fizikai érintése nélkül, precízen, a hagyományos módszerekkel történő kopás és elhasználódás nélkül képes a nem kívánt réz leválasztására.
2. CNC PCB fúrógépek használata a PCB gyártásban
A fúrás kritikus folyamat a nyomtatott áramköri lap gyártása során. Elsősorban átjáróknak nevezett lyukakat eredményez, amelyek lehetővé teszik, hogy mount elektronikus alkatrészek és csatlakoztassa a villamos energiát a PCB különböző rétegei között. Az automatizálás CNC-fúrógép segítségével végezhető el a pontos és hatékony teljesítmény érdekében.
A fúrófejek volfrámkarbidból készült és úgy tervezték, hogy ellenálljon a magas hőmérsékletnek és nyomásnak.
-
Csavart fúrások: A csavaros fúrók a leggyakrabban használt fúrófajták, és a legtöbb NYÁK-anyagon a legjobb eredményt adják.
-
Gyémántfúrók: A gyémántfúrók nagyon jól dolgoznak kemény anyagokon, például kerámián vagy üvegen.
-
Lézerfúró: Ha apró lyukakat kell fúrni, a lézerfúrók precízek az ilyen jellegű műveletekhez.
A fúrás pontossága és precizitása a NYÁK működéséhez elengedhetetlen helyesen. A mélységben, átmérőben vagy pozícióban elkövetett apró hibák hibás lapokat eredményezhetnek. A modern NYÁK-fúrógépek a következőkkel vannak felszerelve automata szerszámváltók, nagy sebességű orsók és számítógépes látás rendszerek amelyek biztosítják, hogy minden lyuk pontosan legyen kifúrva, és a táblák megfeleljenek az összes előírásnak.
3. A CNC PCB routing gépek használata a PCB gyártásban
A oldalon. PCB gyártás, a CNC marógép döntő szerepet játszik, mivel lehetővé teszi az áramköri lapok pontos vágását és alakítását. Miután a lapok elkészültek, a CNC-router elválasztja az egyes lapokat a nagyobb panelekből, biztosítva a tiszta éleket és a pontos méreteket.
Ön is nyílások, kivágások és egyéb egyedi funkciók létrehozása az alkatrészek összeszereléséhez szükséges. A gép nagysebességű orsói és precíz vágószerszámai megkönnyítik a következetes, megismételhető eredmények elérését, időt takarítanak meg, és biztosítják, hogy a lapok tökéletesen felkészültek legyenek a gyártás következő fázisaira.
4. Gravírozás használata egyedi és egyedi formákhoz
Gravírozás PCB gyártás lehetővé teszi, hogy speciális minták, címkék vagy jelölések marása vagy kivésése közvetlenül a táblára. Ez a folyamat eltávolítja a rézréteget, létrehozza a szükséges áramköri pályákat, vagy szöveget és azonosítókat ad az alkatrészekhez vagy csatlakozásokhoz.
A gravírozás nagy pontosságot biztosít, segítve Önt abban, hogy nyomvonalak, betétek és egyéb finom részletek meghatározása a kártya elektromos működéséhez szükséges. Előnyös prototípusok, kis tételek esetén, vagy ha egyedi címkékre vagy bonyolult mintákra van szüksége anélkül, hogy kémiai anyagokra támaszkodna. maratás módszerek.
5. lépés: Ellenőrzés
Ellenőrzi a kész NYÁK-ok minőségét és pontosságát, biztosítva, hogy azok megfelelnek az előírt előírásoknak.
6. lépés: Laminálás és befejezés
Az áramkörök védelme és az alkatrész-összeszerelésre való előkészítése során a NYÁK további folyamatokon megy keresztül, mint pl. laminálás, forrasztási maszk alkalmazás és felületkezelés.
Hogyan válasszuk ki a megfelelő
PCB Manufacturing CNC gép?
A gyártási igényeinek megfelelő PCB CNC-gép kiválasztásakor több tényezőt is szem előtt kell tartani:
- Termelés Kötet:
Gondoljon a várható termelési volumenre. Válasszon ki egy gépet képes a hatékony kezeléséhez. Nagy volumenű gyártáshoz gyorsabb, automatizált gépekre lehet szükség.
- PCB Komplexitás:
Mérje fel a nyomtatott áramköri lapok összetettségét. Az összetett tervek gyakran nagyobb pontosságú és fejlett funkciókkal rendelkező gépeket igényelnek.
- Anyag Kompatibilitás:
Győződjön meg arról, hogy a gép működik a nyomtatott áramköri lapok anyagával, mint például FR-4, alumínium, vagy rugalmas szubsztrátumok.
- Szoftverintegráció:
Válasszon olyan gépet, amely jól integrálható a tervezőszoftverrel és a fájlformátumokkal. Ez egyszerűsíti a folyamatot.
- Költségvetés:
Vegye figyelembe a költségvetést és a hosszú távú értéket. Bár a csúcskategóriás gépek eleve többe kerülnek, a hatékonyság javításával és a pazarlás csökkentésével hosszú távon pénzt takaríthatnak meg.
Következtetés
Összefoglalva, a NYÁK-gyártó CNC-gép használata lehetővé teszi, hogy tervezési ötleteit precízen és hatékonyan valósítsa meg. A részletes áramköri minták létrehozásától a furatok fúrásáig racionalizálhatja a teljes gyártási folyamatot. Megbízható PCB lap gyártója? Fejlett CNC megmunkáló szolgáltatás lehetővé teszi a nagy pontosságú nyomtatott áramköri lapok könnyedén. Akár prototípusok készítésén, akár kisüzemi gyártáson dolgozik, CNC-gépünk segítségével könnyedén és pontosan készíthet kiváló minőségű nyomtatott áramköri lapokat. Engedje meg, hogy segítsünk projektjeit gyorsasággal és pontossággal életre kelteni!
GYIK
A PCB-készítő CNC-gép olyan eszköz, amely nyomtatott áramköri lapok gyártására szolgál olyan anyagok vágásával és alakításával, mint a rézbevonatú lapok. Marási, fúrási és útválasztási folyamatokat használ a tervezéshez szükséges áramköri minták és lyukak létrehozásához.
Igen, képesek kezelni az összetett PCB tervek.
A NYÁK marási folyamat során a nem kívánt rezet eltávolítják a tábláról, hogy a kívánt vezető nyomokat hagyják hátra. Nagy sebességű orsót és mikrofúrófejeket használ a felület óvatos marásához, így létrehozva az áramkör pontos elrendezését.
A nyomtatott áramköri lap CNC-gépen történő marásához először is elő kell készítenie a tervezési fájlt, és be kell töltenie a gép szoftverébe. Ezután beállítja a nyomtatott áramköri lap anyagát a gépágyon, beállítja a szerszámbeállításokat, és elindítja a marási folyamatot az áramkör létrehozásához.
A NYÁK-gép automatizálja az áramköri lapok előállításához szükséges vágási, fúrási és marási feladatokat. Követi az Ön tervezési előírásait, biztosítva a végtermék pontosságát és konzisztenciáját.
Igen, CNC-gépekkel is lehet nyomtatott áramköri lapokat készíteni, és ez remek lehetőség prototípusok készítéséhez vagy kisüzemi gyártáshoz, amikor a pontosság és a testreszabás kulcsfontosságú.
Ha a lapja nagyobb távolságokkal rendelkezik, a legtöbb NYÁK-munkához használjon 1/32"-os laposmarót, amellyel szerszámcsere nélkül marhatja a nyomvonalakat, lyukakat és körvonalakat.Ha kisebb vonásokra vagy 10 milliméter alatti nyomvonalakra és helyekre van szüksége, válasszon 30°-os NYÁK-gravírozó fúrófejet, mivel ez gyorsabb és finomabb részleteket tud kezelni.
