Mi az a PCB prototípus?
A PCB prototípus a nyomtatott áramköri lap (PCB) egy változata. a tömeggyártás során történő vizsgálat és tesztelés céljából készült. A nyomtatott áramkörök megtalálhatók az elektronikus eszközökben, és fontos szerepet játszanak az elektronikus áramkörök felépítésében és megvalósításában. A tesztelési szakasz során a mérnökök és a tervezők megtalálja és kijavítja a hibákat, tegye meg a szükséges módosítások, és a tervezés finomítása a nagyobb hatékonyság és gyárthatóság érdekében.
Ebben a cikkben megtudhatja:
- A PCB prototípus lapok készítésének fontossága
- A PCB prototípusok gyártási folyamata és hogyan készítsünk prototípusokat otthon
- PCB prototípusok tesztelése
- Egy alkalmas prototípusgyártó jellemzői és kiválasztási tanácsok
Kezdjük az ELEPCB-vel!
Miért fontos a PCB prototípus?
A tábla prototípusok készítése lehetővé teszi a tervezők számára, hogy megtalálják hibák a fejlesztési folyamat korai szakaszában, és minél pontosabb a tervezésannál pontosabb a hiba azonosítása. Ez segít csökkenteni a tervezési költségeket, miközben a projekt ütemezése is csökken. A a PCB prototípusok legfontosabb előnyei vannak:
Megbízható teljesítmény biztosítása
Prototípusok készítése lehetővé teszi, hogy a tömeggyártás során korábban felismerje és kijavítsa a tervezési hibákat. Javítja a tervezéssel, az eszköz elhelyezésével és a sorrendiséggel kapcsolatos problémák azonosítását, amelyek a fejlesztési fázisban esetleg nem tűnnek fel. A prototípusvizsgálati folyamat lehetőséget kínál az elrendezés korszerűsítésére, beleértve a jobb alkatrész elhelyezés, hasznosabb jelintegritás, vagy hatékonyabb villamosenergia-felhasználás.
Ellenőrizze a termelési képességeket
A prototípus lapok ellenőrzése lehetővé teszi annak ellenőrzését, hogy a gyártó megfelel-e az IPC-6012 kezelhetőségi minimumkövetelményeinek. Ha egy gyártó aki rendszeresen megfelel ezeknek a követelményeknek, fontos a hosszú távú kapcsolatok kialakításához és a kivételes NYÁK-lapgyártás garantálásához.
Költségek csökkentése
A hibák korai felismerése lehetővé teszi az eladók számára, hogy azokat könnyen és azonnal kijavítsák. minimális költséggel. PCB prototípus is lehetővé teszi a gyártók számára, hogy gondoskodjon anyagok és alkatrészek a tervezési specifikációknak megfelelően előre, és megtalálni a költséghatékony alkatrészek, anyagok és összeszerelés módszerek.
Gyorsítsa fel a gyártást és biztosítsa a tömeggyártást
Ezen túlmenően a prototípus készítés segít megerősíteni a elrendezés hogy megbizonyosodjon arról, hogy megfelel a megadott specifikációknak és teljesítménykövetelményeknek. Lehetővé teszi a tesztelést funkcionalitás és megbízhatóság az áramkör valós nemzetközi körülmények között, amely a csökkentheti a terméknek a koncepciótól a piacra jutásához szükséges időt.
A által a prototípus gyártási eljárás minden egyes fázisának gondos ellenőrzése, jelentősen csökken a tömeggyártás során felmerülő váratlan problémák kockázata. Ez a korai szakasz szilárd alapként szolgál a későbbi tömeges gyártáshoz.
Az innováció elősegítése
Végül és leginkább a PCB prototípusok készítése elősegíti az innovációt. Lehetővé teszi a mérnökök számára, hogy az egyenes, nagyszabású gyártás terhei nélkül tesztelhessék a konkrét elrendezési gondolatokat. Ez az innovációs szabadság a extra-progresszív, olcsó és erős elektronikus termékek fejlesztése, előre meglovagolva a vállalkozást.
Mikor van szüksége PCB prototípus lapra?
A PCB prototípusok készítése mindenütt jelen van az elektronikai K+F-ben:
- A új termékek kifejlesztése, lehetővé teszi az áramköri tervek gyors validálását.
- A Proto PCB-t a következőkre is használják funkcionális modulok fejlesztése, például a tápellátás-kezelés, a motorvezérlők és az RF kommunikációs modulok ellenőrzése.
- A oldalon. tudományos kísérletek és tanítás, csiszolja a diákok elektronikai tervezési és hibakeresési készségeit.
- A oldalon. maker és DIY projektek, a tábla prototípusa kielégíti a személyes innovációs igényeket.
Mindezen helyzetekben a PCB prototípusok készítése kritikus módszer a kockázatok minimalizálására és a hatékonyság növelésére.
Prototípus PCB gyártási folyamat
Következő, ELEPCB felvázolja a PCB prototípusok gyártási folyamatát, és kiemeli a legfontosabb szempontokat, amelyek segítenek a kockázatok csökkentésében és a siker maximalizálásában.
Vázlattervezés és áramköri tervezés
Az áramkörtervezés mindig a PCB prototípusok tervezésének kiindulópontja. A mérnököknek a termék funkcionális specifikációi alapján kell elkészíteniük a kapcsolási rajzokat, és a logikai áramköröket pragmatikus, megvalósítható útválasztási tervekre kell lefordítaniuk.
- Kulcsfontosságú szempontok: Prioritás az energiaellátás és jelintegritás ebben a szakaszban, hogy elkerüljük a további elektromágneses interferencia (EMI) vagy feszültségcsökkenési problémák.
Gerber fájl exportálása
A Gerber-fájlok a NYÁK-gyártás közös nyelve, és olyan létfontosságú információkat tartalmaznak, mint a nyomvonalak, pads, vias és forrasztási maszk rétegek.
- Kulcsfontosságú szempontok: Exportáláskor Gerber fájlok, gondosan ellenőrizze a rétegszámok, a fúrófájlok és a forrasztási maszk rétegek teljességét.
Prototípusgyártás és kisszériás kísérleti gyártás
A tömeggyártás előtt továbbítsa a Gerber-fájlokat egy PCB-gyárnak prototípusgyártásra. Ez a folyamat gyorsan eldönti a tervezés és az összeszerelés megvalósíthatóságát.
- Kulcsfontosságú szempontok: Válassza ki a gyors prototípusgyártással rendelkező gyártókat az átfutási idő csökkentése érdekében. Vegye fel rendszeresen a kapcsolatot a gyárral, hogy megbizonyosodjon arról, hogy az elrendezés, a lapvastagság és az anyag megfelel a tervnek.
Alkatrész összeszerelés
A csupasz nyomtatott áramköri lapok átvétele után folytassa az alkatrészek elhelyezését a teljes PCBA prototípus elkészítéséhez.
- Kulcsfontosságú szempontok: Azok a gyártók, akik automata elhelyező gépeket használnak, általában jobb PCB-összeszerelési pontosságot érnek el, minimalizálva a kézi kezelés okozta forrasztási hibákat. Az alkatrészek elhelyezésének összehangolása és a selyemkép regisztrálása szintén elsődleges szempont.
Funkcionális tesztelés és elektromos ellenőrzés
A funkcionális tesztelés az első olyan elsődleges folyamat, amelynek során ellenőrzik, hogy a prototípus áramkör eléri-e a tervezési célokat.
- Megjegyzések: Ellenőrizze, hogy minden modul harmonikusan működik-e, és keressen hibákat, például rövidzárlatokat vagy nyitott áramköröket. Szükség esetén használjon kiegészítő tesztberendezéseket, például oszcilloszkópot és teljesítményelemzőt.
Teljesítmény- és környezeti tesztelés
Végezzen teljesítmény- és környezeti vizsgálatokat az áramkör gyakorlati használat alatti stabilitásának biztosítása érdekében.
A NYÁK prototípusgyártási folyamat számos tesztet tartalmaz, például hőmérséklet-változási teszteket, teljesítmény-változási teszteket, ütésállósági teszteket stb. Ezzel biztosítható, hogy a lapka képes legyen a zord környezeti körülmények között is működni.
DFM optimalizálás és gyárthatósági javítások
A tesztelés után a mérnököknek újra kell tervezniük a felmerült problémák iterálása alapján. DFM (gyárthatósági tervezés) az elsődleges szempont ebben a szakaszban.
- Kulcsfontosságú szempontok: Ez magában foglalja a nyomvonal-távolság optimalizálását, a méret beállításával és a teljesítmény/földsík elrendezésének javításával, azzal a céllal, hogy a tömeggyártás során megelőzzük a magas hibaarányt.
Előgyártási ellenőrzés
Ha minden problémát megoldott, végezzen kis tételes ellenőrzést a tervezés, a gyártási folyamat és az ellátási lánc stabilitásának megerősítése érdekében.
PCB prototípus készítése otthon
Átviteli módszer: Lézerrel nyomtassa ki az áramköri rajzot, vasalja a mintát transzferpapíron keresztül rézzel bevont laminátumra, majd marja a nyomvonalakat maró oldattal. Ez az olcsó technika nem pontos.
Fotolitográfia: Fényérzékeny táblák és UV-fény felhasználásával áramköri rajzok nyomtatott áramköri lapokra történő bélyegzése. Leginkább a nagyobb pontosságot igénylő alkalmazásokhoz használható.
3D nyomtatás + Vezető tinta: Egy nemrégiben kifejlesztett módszer, amely gyors prototípuskészítést tesz lehetővé, bár még mindig kihívást jelent az összetett áramkörök esetében.
- Megjegyzés: A barkácsmódszerek alkalmasak kísérletezésre és oktatásra. Azonban a többrétegű táblák és nagyfrekvenciás, vagy nagy megbízhatóságú projektek esetében a professzionális gyártók továbbra is a prototípusgyártás választása marad.

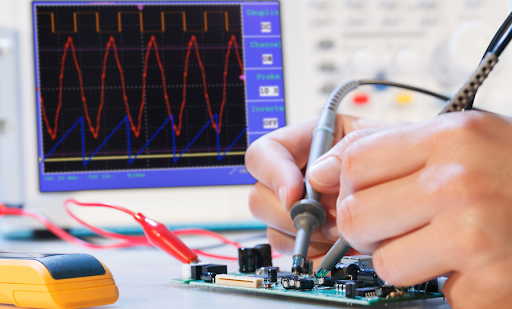

A prototípustábla tesztelése
Miután létrehozta, megépítette és telepítette a prototípusát, készen áll a tesztelésre.
A prototípus-tesztelés célja ellenőrizze az áramköri tervezést, és hibakeresést és módosítást végezzen a feltárt problémákon.
- Funkcionális tesztelés kulcsfontosságú annak biztosításához, hogy a termék megfelelően működik. Ez magában foglalja annak ellenőrzését, hogy az áramkör működése megfelel-e a tervezési elvárásoknak. Annak tesztelése, hogy a modulok képesek-e együttműködni a termék általános teljesítményének biztosítása érdekében.
- Teljesítménytesztelés szükséges a termék szélsőséges körülmények közötti teljesítményének értékeléséhez.
Energiafogyasztási teszt: Tesztelje a termék energiafogyasztását különböző terhelési körülmények között a tervezési célkitűzéseknek való megfelelés biztosítása érdekében.
Hőmérséklet- és hőleadási teszt: Mérje meg az áramköri lap hőtermelését hőkamerás berendezéssel, hogy a hőelvezetés kialakítása hatékony legyen.
- Megbízhatósági vizsgálat biztosítja, hogy a termék stabilitása megmaradjon a hosszú távú használat.
Rezgésvizsgálat: Szállítás közbeni rezgéseket szimulál a termék ütésállóságának ellenőrzése érdekében.
Magas és alacsony hőmérsékleten végzett vizsgálatok: Tesztelje a termék teljesítményét szélsőséges hőmérsékleti viszonyok között, hogy megbizonyosodjon arról, hogy a termék a legkülönbözőbb környezetekben is normálisan működik.
Ha a prototípus megfelel a teljesítményre és a minőségre vonatkozó elvárásainak, akkor folytathatja a teljes sorozatgyártást. Ez biztosítja, hogy a végtermék megbízható és hatékony.
PCB prototípus vs. Breadboard
Az elektronikai tervezésben a választás, hogy használunk-e kenyérlapok vagy nyomtatott áramköri lapok (PCB) prototípusok készítéséhez kritikus fontosságú. Az egyszerű összehasonlítás az alábbiakban található:
| Aspect | Breadboard | PCB prototípus |
| Cél | A koncepció validálása | Tervellenőrzés és előgyártás |
| Építés | Újrafelhasználható műanyag rugós kapcsokkal | Egyedi üvegszál + maratott réz |
| Alkatrészek | Csak átmenő furat | Támogatja az SMD/BGA és a nagy sűrűségű |
| Módosítások | Azonnali csere (forrasztás nélkül) | Állandó (forrasztás szükséges) |
| Teljesítmény | Csak alacsony frekvenciájú (<10MHz) | Nagyfrekvenciás/RF-képes (GHz-es tartomány) |
| Költségek | $5-$20 (újrafelhasználható) | $100-$5,000+ (project-dependent) |
Összefoglalva, az Ön igényei és költségvetése szerint választhat.
- Breadboard alkalmas: <50 komponensek
- PCB prototípus alkalmas: EMI tesztelés / teljesítményhitelesítés / megfelelőségi tanúsítás / tömegtermelés
A kenyérlapról szóló blogra kattintva többet tudhat meg.
Hogyan találjunk egy jó prototípus PCB Board gyártót?
A megbízható prototípus nyomtatott áramköri lap gyártójának kiválasztása általában kritikusabb, mint a technológiai specifikációk. A legfontosabb szempontok a következők:
- Hírnév és tapasztalat: Az ágazatban széleskörű tapasztalattal rendelkező, bevált vállalatok jó helyzetben vannak az összetett követelmények kezeléséhez.
- Tanúsítványok: Az ISO, UL és hasonló akkreditációk a gyártó gyártási minőségi szabványait tükrözik.
- Szerviz és átfutási idő: Elérhető a gyors prototípusgyártás a gyártónál? Az ügyfélszolgálat gyors?
- Folyamatképességek: Összeállítanak 1-36 rétegű nyomtatott áramköri lapokat? Kínálnak-e SMT összeszerelés szolgáltatások?
- Áraink átláthatósága: Vannak nyilvánosan közzétett árképzési normák? Az árajánlatok rugalmasan kiigazíthatók az igények alapján?
✅Choose ELEPCB mint a megbízható PCB prototípus gyártója
Ha Önnek egy gyors PCB prototípusgyártóra van szüksége, ELEPCB több mint 20 éves tapasztalattal rendelkezik ezen a területen.
Következtetés
Prototípus-kiadás áramköri lap gyártás létfontosságú lépés az elektronikai gyártási folyamatban. Nemcsak a terveket validálja és a kockázatokat csökkenti, hanem a piacra kerülési időt és a versenyképességet is felgyorsítja. Az induló csapatok, kutatóintézetek vagy hobbisták számára a PCB prototípus megfelelő alkalmazása hatékonyabbá és szilárdabbá teszi a fejlesztési folyamatot.
Még mindig találni gyors prototípus szolgáltatás, hogy az ötletek valósággá váljanak? Lépjen kapcsolatba velünk még ma hogy részletes tervezési és prototípustervezési stratégiákkal rendelkezzünk!
GYIK
A1: A PCB prototípus lehetővé teszi a mérnökök számára, hogy teszteljék és megvizsgálják az áramköri elrendezést a sorozatgyártás előtt. Lehetővé teszi a formátumhibák felfedezését és rögzítését, biztosítva, hogy a legvégső termék is működjön.
A2: A NYÁK prototípus elkészítésének ideje a szerkezet nehézségétől és a gyártási technikától függően változhat. Azonban az olyan vállalkozások, mint a ELEPCB gyors átfutási időt tudnak kínálni, hogy felgyorsítsák a javítási folyamatot.
A3: A nyomtatott áramköri lap prototípusa üvegszálerősítésű epoxigyanta szubsztrátból, úgynevezett FR4-ből készül. Az áramköri útvonalakat biztosító rézrétegből, a biztonságot szolgáló forrasztási maszkokból, valamint a címkék és jelölések elhelyezésére szolgáló szitanyomás rétegből áll.
A4: A nyomtatott áramköri lap prototípusának valós körülmények közötti tesztelése garantálja, hogy a lap az előrejelzéseknek megfelelően fog működni a tényleges környezetben. Ez lehetővé teszi a hőmérséklettel, páratartalommal és egyéb tényezőkkel kapcsolatos képességi problémák kiszűrését. Ez hatással lehet a lap átlagos teljesítményére a legvégső termékben.
A5: A prototípusgyártás a tervezés ellenőrzésére összpontosít, míg a kisszériás gyártás jobban hasonlít a tényleges piaci bevezetéshez, a mennyiség és a költségellenőrzési módszerek közötti különbségekkel.
