Sapete cosa significa "ATE in pcba test" è?
ATE (Apparecchiature di prova automatiche) contribuisce molto al successo della moderna produzione elettronica. Implementando l'ATE, in Circuito stampato Gruppi (PCBA)È possibile mantenere l'efficienza e la qualità. L'ATE è progettato per verificare non solo la funzionalità ma anche l'integrità delle PCBA prima che vengano spedite ai rispettivi clienti, assicurando che solo i prodotti di alta qualità arrivino sul mercato.
Questo articolo descrive insieme a i suoi benefici e la tecnologia di base. Inoltre, l'attenzione si concentrerà anche sul modo in cui il sistema ATE ottimizza il processo di produzione per assicurare che i difetti siano minimi e che sia garantita l'affidabilità complessiva nell'assemblaggio dei circuiti stampati.
Qui, ELEPCB vi fornisce suggerimenti in vista della ATE prestazioni del sistema e le sue caratteristiche sotto questi aspetti.
Che cos'è l'apparecchiatura di test automatica (ATE)?
Apparecchiature di prova automatiche (ATE) si occupa di sistemi controllati da computer che eseguono diversi test sui dispositivi elettronici, tra cui anche i PCBA, per garantire che soddisfino i criteri di prestazione specificati. I sistemi ATE sono ampiamente utilizzati in settori quali elettronica di consumo, automobilistico e delle telecomunicazioni dove l'assenza di errori e l'accuratezza dei test sono fondamentali.
L'ATE nel collaudo delle PCBA può eseguire molte operazioni, come ad esempio test funzionale, test in-circuit e test boundary scanma i metodi di prova dipendono dai requisiti del sistema. Assemblaggio di PCB. I test sopra menzionati sono estremamente utili per identificare i difetti nella fase iniziale della produzione, riducendo così al minimo il rischio non solo di prodotti difettosi per i clienti, ma anche l'efficienza economica.
L'utilizzo di ATE nel processo di collaudo delle PCBA serve a garantire, in caso di difetti che comprende cortocircuiti, aperture, posizionamento errato dei componenti e problemi di prestazioni. che ogni gruppo di schede di circuito o Assemblaggio di PCB viene ispezionata e studiata a fondo. Questa è considerata la fase più critica, in cui anche un piccolo errore o difetto può causare un elevato numero di guasti.
Il ruolo dell'ATE nel collaudo delle PCBA
Lo scopo principale dell'ATE nel collaudo di PCBA è quello di automatizzare il processo di collaudo dei circuiti elettronici, soprattutto in Test PCBA. Prima dell'introduzione dell'ATE nel collaudo delle PCBA, il collaudo manuale era comune, ma richiedeva molto tempo ed era ovviamente soggetto a errori umani, il che riduceva le possibilità di gestire la rapida crescita della complessità delle moderne schede di circuiti. L'apparecchiatura di collaudo automatica ha trasformato e rivoluzionato il collaudo delle PCBA grazie a donare più velocemente, senza errori, accurati, metodi di test.
Di seguito sono illustrati due metodi di collaudo dell'apparecchiatura di prova automatica ATE nelle prove su PCBA, in particolare nell'assemblaggio di PCB.
Test in-circuit (ICT)
Controllare ogni singolo individuo componente su un gruppo di PCB per assicurarsi che funzionino come previsto. Con l'aiuto dei test in-circuit, è possibile rilevare i problemi nell'assemblaggio di PCB, come valori errati, cortocircuiti e circuiti aperti. I test ATE utilizzano sonde per entrare in contatto diretto con i punti di test sul gruppo PCB. In questo modo è possibile isolare il componente e testarlo.
Test funzionali
Mentre il test in-circuit (ICT) si concentra sui singoli componenti, il test funzionale si concentra su per assicurarsi che il gruppo PCB funzioni come dovrebbe. Il sistema di test ATE simula ingressi e uscite e si concentra sul consumo di energia e sulle caratteristiche delle prestazioni. Questo per garantire che il gruppo PCB/scheda sia conforme alle specifiche.
Vantaggi dell'ATE nel collaudo delle PCBA
L'utilizzo di ATE nel collaudo di PCBA offre molti vantaggi che migliorano la qualità del prodotto. Di seguito sono riportati alcuni vantaggi dell'ATE nel collaudo di PCBA:
- Precisione e affidabilità: I sistemi ATE sono estremamente preciso sono in grado di rilevare i difetti, per quanto piccoli, nell'assemblaggio dei PCB. Inoltre, automatizzando il processo di collaudo, l'ATE pone fine agli errori umani e fornisce risultati efficienti e coerenti.
- Processo di test: Confronto tra test ATE e Test manualeovviamente, ATE vince. Non solo aiuta anche capire i difetti ma Apparecchiature di prova automatiche riduce i tempi di collaudo dell'assemblaggio dei PCB. Questo è estremamente vitale nella produzione pesante e di grandi dimensioniin cui è necessario testare centinaia o migliaia di schede in un breve periodo di tempo.
- Economicamente vantaggioso: I sistemi ATE possono essere molto costoso di investire, ma guardando al benefici a lungo termine e di risparmio, questo fattore supera il costo. Non solo Automatic Test Equipments ridurre i costi derivanti dal collaudo manuale delle schede e dei componenti ma anche riduce al minimo i prodotti difettosi che devono essere rilavorati.
- Copertura del test: I sistemi ATE possono eseguire tutti i tipi di testche vanno dai semplici controlli di continuità ai test funzionali. In sostanza, un copertura totale dei test si ottiene assicurando che tutti gli aspetti dell'assemblaggio del PCB siano testati per individuare eventuali difetti.
- Scalabilità: I sistemi ATE sono scalabili e applicabili nella gestione di diversi tipi di assemblaggio di PCB, da semplici schede a singolo strato a progetti multistrato complessi. Grazie a questa flessibilità, l'ATE si applica ad un'ampia gamma di industrie dai dispositivi elettronici di consumo ai settori aerospaziali e della difesa ad alta affidabilità.
Sebbene i sistemi di collaudo ATE siano largamente applicati e utilizzati per il collaudo di PCBA, essi hanno anche applicazioni molto critiche nel campo del test sui semiconduttori. L'applicazione principale dell'ATE nel settore dei semiconduttori è il test di CI insieme ad altri test sui componenti prima che questi vengano montati sui PCB. Nel caso dei semiconduttori, l'applicazione del sistema ATE è molto critica, in quanto i circuiti integrati o altri componenti vengono testati per verificarne la funzionalità e le prestazioni. prima di montarli su un PCB assemblea.

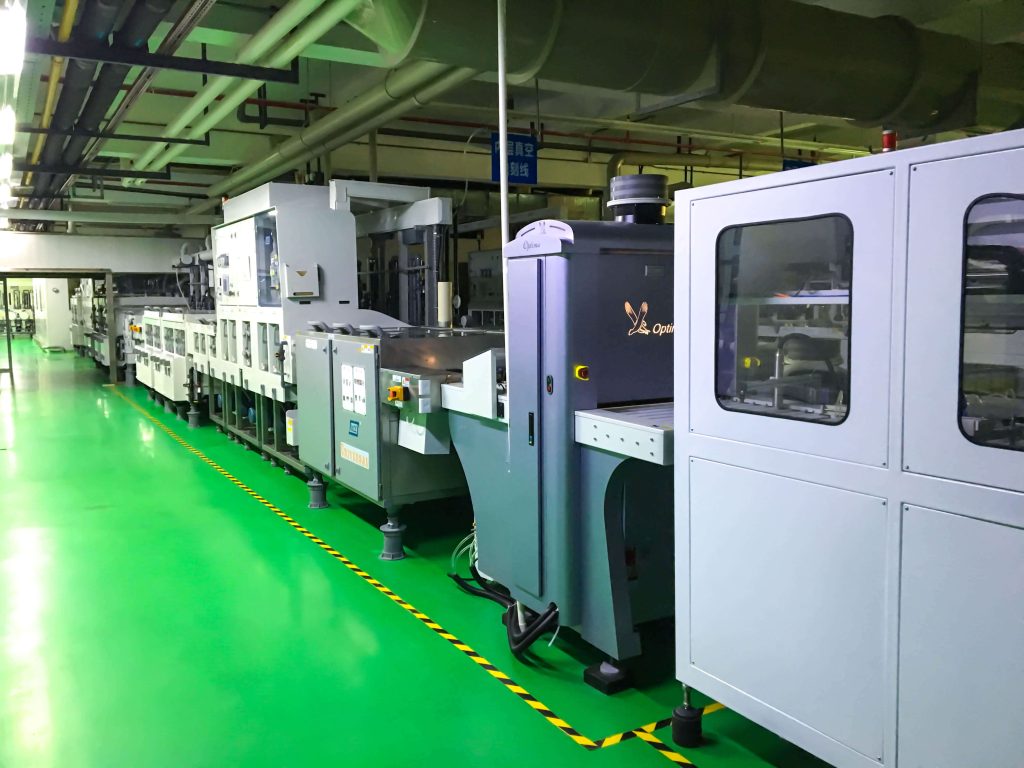

I sistemi ATE vengono applicati in varie fasi del processo di produzione, dal collaudo delle schede PCB grezze all'ispezione finale delle schede finite nell'assemblaggio dei PCB. L'ATE può essere integrato con altre tecniche di prova e ispezione:
- Ispezione a raggi X.
- Ispezione ottica automatizzata (AOI).
- Apparecchi per test funzionali.
Interfaccia di test elettronico
in Sistemi ATE
L'interfaccia di prova elettronica è uno dei componenti più importanti di un ATE sistema di test. La gente chiama colloquialmente questo interfaccia elettronica di test. In sostanza, si tratta di un canale di comunicazione con cui si collega il sistema ATE al gruppo PCB da testare. I segnali passano tra il sistema ATE e il PCB grazie a questa interfaccia. In questo modo, il sistema sarà in grado di condurre diversi test sul componente.
La progettazione dell'interfaccia di collaudo è fondamentale per le prestazioni generali del sistema di collaudo ATE, in quanto deve garantire un contatto affidabile tra il sistema di collaudo e l'interfaccia di collaudo. sonde di prova e il PCB punti di prova. Un esempio di cattivo contatto è rappresentato da un risultato di test impreciso o da un difetto non rilevato che tende a svalutare la qualità del prodotto finale.
Componenti dell'interfaccia di test
- Sonde di prova.
- Apparecchiature di prova.
- Vie di segnale.
- Meccanismo di connessione.
- Sonde di prova: Le sonde di test devono stabilire un contatto preciso con i punti di test sull'assemblaggio del PCB per garantire un'accurata trasferimento dati.
- Apparecchiature di prova: I dispositivi di prova si assicurano che la scheda sia tenuta saldamente in posizione, consentendo alle sonde di prova di collegare nei punti corretti.
- Percorsi di segnale: L'interfaccia deve assicurano un percorso del segnale stabile e privo di interferenze tra il sistema ATE e il PCB. Ciò significa che il progetto deve essere realizzato in modo da evitare il rumore e la degradazione del segnale.
- Meccanismo di connessione: Le interfacce possono utilizzare il metodo automatizzato o il metodo manuale. ma dipende dalla complessità del processo di test.
Caso di studio: ATE nella produzione di PCB ad alta affidabilità
Dimostriamo l'importanza dell'ATE nei test di assemblaggio dei circuiti stampati. Ad esempio, consideriamo un produttore di circuiti stampati aerospaziali i cui prodotti devono offrire un'affidabilità molto elevata. Le loro aspettative in termini di prestazioni e affidabilità sono così elevate che un guasto alla scheda sarebbe disastroso sotto molti punti di vista.
La scheda viene testata dall'azienda utilizzando sistemi ATE che hanno test in-circuit e test funzionali. Un sistema ATE testa la scheda per verificare la presenza di aperture, cortocircuiti, valori errati dei componenti e l'integrità dei giunti di saldatura.. Inoltre, esegue una serie di test funzionali che simulano le condizioni reali, in modo che il PCB si comporti di conseguenza una volta inserito in un aereo.
Ciò significa che l'azienda si avvarrà di sistemi ATE caratterizzati da un'elevata qualità, da bassi tassi di difettosità e da una rigorosa conformità alle specifiche più severe, che l'industria aerospaziale richiede.
Conclusione
L'uso di ATE per il collaudo di PCBA garantisce la qualità e l'affidabilità dei moderni dispositivi elettronici. Numerosi vantaggi associati alla precisione caratterizzano l'ATE, tra cui l'esecuzione più rapida dei test e l'ampia copertura dei test. Il processo di collaudo viene automatizzato grazie all'ATE, riducendo così i difetti, i costi di produzione e migliorando in generale la qualità del prodotto.
Che si tratti di test di semiconduttori o di assemblaggio di PCB, l'ATE garantisce che i dispositivi elettronici e gli assemblaggi soddisfino le specifiche di prestazione richieste. Con il passare del tempo, il progresso tecnologico e, più recentemente, la sofisticazione dei PCB, il ruolo critico che l'ATE svolge nel garantire l'affidabilità continuerà ad aumentare.
Domande frequenti
L'ATE è una procedura che prevede l'uso di programmi controllati da computer per verificare se un dispositivo elettronico o un PCB è in grado di resistere al rapporto corrente/tensione. È importante per i PCBA perché consente di testare e verificare rapidamente le schede di circuito, permettendo di realizzare prodotti di qualità. raggiungere il mercato.
ATE è in grado di eseguire diverse procedure di test, in particolare test funzionali e test in-circuit.
Il test in-circuit comporta la verifica dei singoli componenti e consente di individuare eventuali carenze, circuiti aperti e valori errati dei componenti. Il test funzionale, invece, è una procedura che consente ai tester di verificare la funzionalità complessiva della scheda PCB, assicurando che la scheda soddisfi gli standard e i requisiti del settore.
Il test ATE è una procedura industriale che consente agli utenti di testare le schede. Offre un'ampia gamma di vantaggi, tra cui
- Affidabilità e precisione
- Efficienza dei costi e dei tempi
- Copertura dei test e scalabilità
