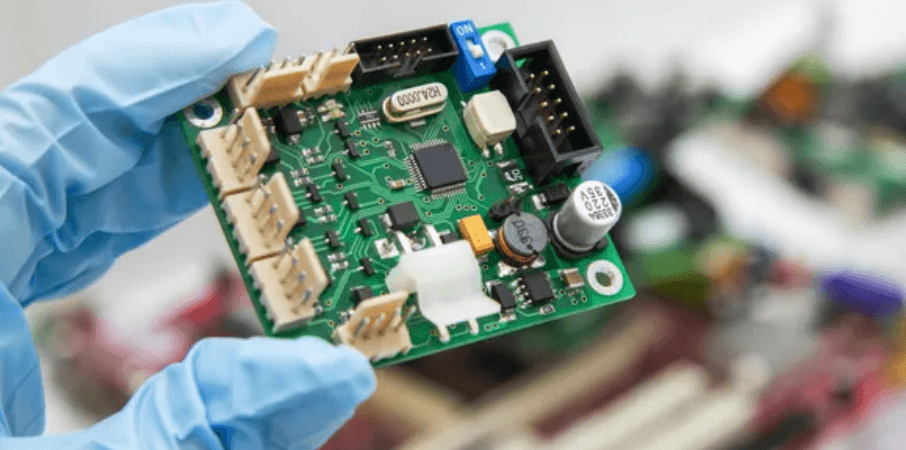

Che cos'è un circuito stampato per dispositivi IoT?
L'IoT si riferisce alla connettività a Internet attraverso vari dispositivi e tecnologie wireless. Nell'IoT, il circuito stampato si riferisce ai componenti hardware che fungono da base per i dispositivi elettronici. Il circuito stampato fornisce la piattaforma per l'integrazione di vari componenti.
Questi componenti lavorano insieme per consentire al dispositivo di raccogliere dati dall'ambiente attraverso i sensori. Quindi, aiutano a elaborare i dati utilizzando il microcontrollore e a comunicare con altri dispositivi o con Internet. In questo modo, aiuta i dispositivi del circuito a funzionare correttamente, tra cui la comunicazione, la trasmissione dei dati e altro ancora.
Caratteristiche e funzionalità del PCB IoT
Alcune caratteristiche comuni dei PCB IoT sono le seguenti:
- È dotato di un sistema di controllo e motorizzazione a distanza a cui si può accedere da qualsiasi luogo del mondo tramite smartphone.
- I dispositivi IoT possono lavorare insieme senza problemi, raccogliendo e condividendo informazioni.
- Può eseguire l'automazione in base ai dati raccolti dalla sorgente o dai sensori e ai comandi ricevuti dai ricevitori.
- La memoria è la prossima caratteristica importante dei dispositivi IoT. I dispositivi IoT dispongono di memoria flash, schede SD e altre opzioni per la memorizzazione dei dati.
Casi d'uso reali
di circuiti stampati per IoT
Il PCB IoT è la tecnologia più avanzata e di tendenza del 21° secolo. Molti settori stanno cercando di trarre il massimo vantaggio dai dispositivi IoT per migliorare efficacemente la propria attività. Vediamo alcune applicazioni reali dei dispositivi IoT.
Sistema casa intelligente
Con l'aumento del concetto di dispositivi IoT, l'utilizzo dell'IoT per sistemi per la casa intelligente è in aumento. I sistemi di smart home utilizzano termostati, sistemi di chiusura intelligente delle porte e sistemi di illuminazione automatica. Un sistema wireless può controllare questi dispositivi da remoto o attraverso un nodo centrale o un'applicazione mobile.
Internet industriale degli oggetti (IIoT)
Allo stesso modo, molte industrie stanno implementando il sistema IoT nel settore dell'automazione. Il sistema IoT utilizzato nell'automazione industriale è noto con il termine Industrial IoT. Utilizza attuatori e sensori industriali, consentendo così il monitoraggio in tempo reale di apparecchiature e dispositivi. L'IIoT viene utilizzato per migliorare il processo produttivo nell'industria.
Monitoraggio dell'assistenza sanitaria
L'assistenza sanitaria è una delle cose più importanti nella vita di ogni uomo. Pertanto, è il settore più prioritario in ogni nazione. Uno dei risultati più innovativi raggiunti dall'uomo è il settore sanitario. I dispositivi indossabili stanno guadagnando popolarità perché tracciano la forma fisica. L'IoT utilizza dispositivi intelligenti in grado di raccogliere e trasmettere dati. Questi dati comprendono la frequenza termica, le attività fisiche, le abitudini di camminata e altro ancora.
Agricoltura intelligente
Anche il concetto di agricoltura intelligente sta crescendo, anche nei Paesi in via di sviluppo. Utilizza una scheda elettronica per raccogliere i dati sulla salute delle piante, sull'umidità, sull'umidità e sulle condizioni atmosferiche necessarie per il terreno. Questi dati vengono poi trasmessi alla sede richiesta o agli agricoltori, che possono prendere le decisioni necessarie e migliorare la gestione del terreno per una crescita ottimale.
Queste sono alcune applicazioni di base dei circuiti stampati per l'IoT. Inoltre, esiste un'ampia gamma di casi d'uso dell'IoT nella vita quotidiana, tra cui auto intelligenti, smartphone, sistemi di tracciamento, sistemi di parcheggio automatico e altro ancora. Non c'è palazzo senza IoT.
Componenti chiave dei circuiti stampati nell'IoT
Microcontrollore: È il cuore di qualsiasi circuito stampato per dispositivi IoT. Raccoglie i dati dai sensori, esegue i comandi del programma e infine prende le decisioni necessarie per il funzionamento complessivo del dispositivo. È responsabile del controllo dei dispositivi esterni in base alle istruzioni che gli vengono fornite.
Interfaccia sensore: I sensori hanno il compito di fornire i dati di ingresso ai microcontrollori. Raccolgono dati esterni o fisici. Questi dati sono in forma analogica naturale. Il modulo sensore è responsabile della conversione del segnale analogico in un segnale digitale o elettrico. Il microprocessore legge il segnale digitale per elaborarlo ulteriormente.
Sistema di comunicazione: I dispositivi IoT richiedono un percorso di instradamento per trasmettere i dati ad altri dispositivi o a server centrali. I moduli o sistemi di comunicazione comprendono sistemi WiFi, Zigbee, Bluetooth e LoRa.
Alimentazione: L'alimentazione garantisce che il dispositivo IoT riceva una fonte di energia stabile. Comprende un sistema di gestione delle batterie, regolatori di tensione e circuiti integrati per la gestione dell'alimentazione.
Migliori pratiche per la progettazione di PCB IoT
La progettazione di PCB IoT richiede un'attenta considerazione di vari fattori per garantire prestazioni, efficienza e affidabilità ottimali. Alcune delle migliori pratiche di progettazione per sviluppare PCB IoT includono:
- Inizialmente, occorre definire chiaramente gli obiettivi e le specifiche del dispositivo IoT.
- Quindi, il produttore suddivide il progetto in componenti modulari. Questo aiuta a risolvere i problemi e a realizzare aggiornamenti futuri.
- Il consumo di energia è ottimizzato per prolungare la durata della batteria. A tal fine, il progettista sceglie componenti a basso consumo, modalità di sospensione e modalità di funzionamento efficaci. gestione dell'energia sistemi.
- Garantisce l'integrità del segnale riducendo al minimo la lunghezza delle tracce di segnale ed evitando curve strette con piani di terra e di alimentazione adeguati. Questo aiuta a prevenire le interferenze e la distorsione del segnale.
- Il progettista fornisce una terra solida per ridurre il rumore e impostare un riferimento stabile. Il loop di massa può essere ridotto al minimo collegando tutti i punti di massa a quel piano.
- Cercate di attenuare le interferenze elettromagnetiche con tecniche di schermatura e messa a terra adeguate. Inoltre, utilizzare i componenti di filtraggio.
- Posizionare i componenti sul circuito stampato per ridurre al minimo i percorsi del segnale e le interferenze.
- In base alla capacità di pianto attuale, regolare la larghezza delle tracce. In questo modo si evitano i problemi di surriscaldamento. Inoltre, mantenere la giusta spaziatura tra le tracce per evitare la diafonia.
- Includere sempre i punti di test nel PCB per facilitare la risoluzione dei problemi durante la fase di sviluppo.
- Infine, fornire i file di layout della documentazione, la distinta base e tutte le informazioni richieste.
Esempio / Caso di studio
Ad esempio, i dispositivi IoT nelle fabbriche intelligenti o nelle applicazioni IoT industriali (IIoT) possono utilizzare protocolli di comunicazione ad alta frequenza. Questi includono WirelessHART, Zigbee o altri standard di comunicazione wireless proprietari. Questi dispositivi devono trasmettere i dati rapidamente e con una bassa latenza per supportare i processi decisionali e di controllo in tempo reale negli ambienti industriali. Per questo motivo, utilizza le principali tecnologie PCB per la produzione, come la progettazione di schede multistrato, il sistema di disaccoppiamento della potenza, i componenti di filtraggio, la linea di segnale ad alta velocità e il sistema di dissipazione del calore.
Tendenze future delle schede IoT
I sistemi IoT hanno registrato un enorme progresso. Vediamo alcune delle tendenze più interessanti che caratterizzano il futuro dei sistemi IoT:
Miniaturization Mania: immaginate schede di circuiti abbastanza piccole da stare sull'unghia di una mano, ma abbastanza potenti da gestire la vostra casa intelligente. Questa è la promessa della miniaturizzazione, guidata da tecnologie come:
Interconnessione ad alta densità (HDI): Questo tipo di interconnessione consente di stipare un maggior numero di componenti su una scheda più piccola, utilizzando vias (fori) microscopici e tracce (cablaggi) più sottili.
Sistema in pacchetto (SiP): Combina più chip in un'unica unità, risparmiando spazio e aumentando la potenza di elaborazione.
Abbracciare una produzione all'avanguardia: Nel mondo della produzione di PCB IoT, stiamo assistendo a una collaborazione dinamica con metodi di produzione ad alta tecnologia. Immaginate stampanti 3D e linee di assemblaggio automatizzate che lavorano fianco a fianco, rivoluzionando il modo in cui vengono prodotti i circuiti stampati. Questa collaborazione non riguarda solo l'innovazione, ma anche la semplificazione del processo produttivo, rendendolo più efficiente che mai.
Schede per circuiti flessibili - Rompere gli schemi: Dite addio alla nozione tradizionale di circuiti stampati rigidi e rettangolari. Ora, l'immagine PCB flessibili piegandosi e curvandosi per adattarsi a forme non convenzionali. Queste schede flessibili non si limitano a infrangere le regole, ma le piegano. Progettate per adattarsi a superfici irregolari, stanno diventando la scelta preferita per gli oggetti da indossare, gli impianti medici e persino i dispositivi che possono essere piegati, inaugurando una nuova era di possibilità di progettazione.
Materiali con superpoteri: Immaginate PCB dotati di superpoteri. No, non di fantasia, ma di materiali reali che ne migliorano le prestazioni. Il poliimmide, un materiale noto per la sua resistenza al calore e la sua flessibilità, sta diventando un protagonista. La ceramica si fa strada per garantire un'efficiente conduzione del calore, fondamentale per i processori più potenti. E, in un'ottica di eco-consapevolezza, i materiali biodegradabili si stanno facendo strada, assicurando che la sostenibilità diventi un giocatore chiave nel gioco dei PCB.
Cavalcare l'onda del 5G: Con l'arrivo dell'onda del 5G, i circuiti stampati IoT stanno prendendo il largo. Non si tratta solo di velocità, ma di un livello di connettività completamente nuovo. Immaginate i vostri dispositivi che comunicano e trasferiscono dati alla velocità della luce. Questa è la promessa dei PCB IoT che sfruttano la potenza delle reti 5G, rendendo la connettività non solo veloce ma anche incredibilmente affidabile.
Conclusione
I circuiti stampati per l'IoT sono i componenti fondamentali dell'elettronica che collegano e supportano i vari componenti necessari per la funzionalità del dispositivo. Queste schede includono semplicemente dei sensori, microcontrollorie una serie di componenti elettronici per semplificare la raccolta, l'elaborazione e la trasmissione dei dati. La creazione e la produzione di PCB IoT richiedono una precisa attenzione ai dettagli, come il design compatto, il basso consumo energetico, la comunicazione wireless e l'integrazione efficace dei sensori.
