Le prestazioni impeccabili dei circuiti stampati sono fondamentali. Tuttavia, i difetti funzionali nascosti sono troppo comuni. Questi possono portare a costosi guasti sul campo, danni alla reputazione e perdita di clienti..
La soluzione è rappresentata da un accurato test funzionale dei circuiti stampati. Assicura che le schede dei circuiti funzionino esattamente come dovrebbero in condizioni reali prima del lancio. Questo processo di test scopre e risolve i problemi in anticipo, garantendo l'affidabilità.
Questa guida tratta l'implementazione di solide funzionalità test per la salvaguardia PCB rilasci di prodotto. Imparare con ELE!
Che cos'è il test funzionale dei circuiti stampati?
Test funzionale dei PCB, noto anche come PCB test di verifica delle funzioni (FVT) o test di funzionamento, convalida che un PCB fabbricato soddisfa le specifiche di funzionalità e prestazioni.
I test funzionali esaminano il intero PCB assemblea piuttosto che i singoli componenti. Ricreano il ambiente elettrico finale e le condizioni entro le quali il consiglio opererà.
Ad esempio, se un PCB risiede all'interno di un computer, il test funzionale simula uno slot e un ambiente simili. In questo modo si verifica la funzionalità complessiva e si scoprono potenziali problemi prima di rilasciare il prodotto ai consumatori.
Tecniche fondamentali per i test funzionali
Test funzionali impiega varie tecniche per convalidare la funzionalità del PCB, tra cui:
- Test del misuratore di tensione: I tecnici controllano metodicamente i livelli di tensione in tutti i nodi del circuito stampato utilizzando un voltmetro. Questo conferma che la corretta distribuzione dell'alimentazione è in linea con il progetto. Le valutazioni iniziali dell'accensione verificano anche la correttezza avvio operazione.

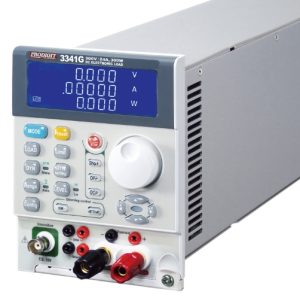

- Test di carico: Variando in modo incrementale temperatura, Assorbimento di corrente, frequenza operativae altri parametri, gli ingegneri possono valutare i limiti delle prestazioni e scoprire potenziali punti di guasto.
- Controllo qualità (QC) testando: Le valutazioni complete del controllo qualità convalidano la conformità alle specifiche del prodotto e agli standard industriali. I controlli includono ispezione ottica automatizzata (AOI), design verifica delle regole, e sicurezza/prove regolamentari.
- Pianificazione della procedura di test: Pianificazione delle tecniche di convalida da utilizzare per componenti come resistenze, sensori, e condensatori contribuisce a garantire un test approfondito.
Man mano che i PCB passano attraverso i test funzionali, ogni elemento viene controllato per confermare il corretto funzionamento. Qualsiasi deviazione dal comportamento previsto viene segnalata per la diagnosi e la risoluzione.
Il processo di test funzionale
Il processo di test funzionale comporta diverse fasi chiave per convalidare la funzionalità del PCB in modo metodico:
- Schema dei piani di test dei componenti
La prima fase prevede componenti di catalogazione come resistenze, sensori e microcontrollori insieme a metodi di prova associati. Ad esempio, si può usare un multimetro per controllare le resistenze o simulare gli ingressi dei sensori per verificare le prestazioni.
La creazione anticipata di questo piano di test consente ai tester di eseguire un regime di convalida completo.
- Applicare tensioni, segnali e correnti
Successivamente, il test si applica diverse stimoli rispecchiando le condizioni operative del mondo reale. Il PCB viene sottoposto a segnalazione come ingressi per attivare varie funzioni mentre vengono monitorate le uscite. Confrontando le reazioni con le specifiche, le deviazioni diventano evidenti.
- Monitoraggio e analisi dei risultati
Durante i test, PCB Le risposte sono misurate su più punti di test e scrutati. Metriche di performance come livelli di tensione, frequenza operativa, Assorbimento di corrente, e uscite di dati sono continuamente valutati.
- Test automatizzati dove possibile
Sebbene una parte dei test preveda processi manuali, una maggiore automazione migliora la coerenza. Software di test su misura esegue gli stimoli in ingresso mentre raccoglie i dati sulle prestazioni per l'analisi. Questo riduce al minimo la variabilità e aumenta la scalabilità dei test.
I test funzionali convalidano la stabilità e la conformità prima della distribuzione, stimolando metodicamente un PCB e misurando le sue reazioni rispetto alle specifiche.
Vantaggi del test funzionale dei PCB
Implementazione funzionale I test salvaguardano la qualità dei PCB e al tempo stesso offre ulteriori vantaggi:
1 Riduce drasticamente i tassi di fallimento dei prodotti
Verifica funzionale approfondita riduce notevolmente i tassi di fallimento. La nostra ricerca indica che 100 volte meno fallimenti si verificano quando si utilizzano i test funzionali. Senza di esso, i tassi di fallimento aumentano più di 30 volte superiore, da 0,03% a quasi 0,0003%.
Confermando le prestazioni in condizioni operative simulate, i problemi diventano evidenti prima dell'installazione e non dopo il rilascio. In questo modo si riducono notevolmente i guasti sul campo e le relative spese.
2 Fornisce una convalida a prova di bomba
Nessun'altra metodologia di valutazione offre una verifica così completa dei PCB. La verifica funzionale si addentra nell'effettivo circuito stampato comportamento piuttosto che concentrarsi solo sui singoli componenti. Questo esame meticoloso non lascia spazio a problemi non diagnosticati.
3 Individua i problemi del prodotto trascurati
Sebbene siano incentrati sulla verifica dell'hardware, i test funzionali di qualità scoprono i problemi dei prodotti periferici, tra cui:
- Difetti di integrazione tra PCB e altri componenti
- Problemi di compatibilità software-hardware
- Potenza, sicurezza e non conformità normativa
Quindi, oltre a convalidare la progettazione e le prestazioni dei circuiti, rafforza la qualità e l'affidabilità complessiva del prodotto.
Altre tecniche di test funzionali degne di nota
Mentre i metodi principali precedentemente descritti forniscono una validazione approfondita, diverse altre tecniche di test funzionali forniscono valutazioni mirate:
1 Test di contaminazione
I test di contaminazione identificano i residui o l'esposizione a sostanze nocive che portano alla degradazione dei PCB nel tempo. Questo aiuta a ridurre la corrosione e i problemi elettrici nel tempo grazie a un'individuazione precoce.
2 Riflettometria nel dominio del tempo (TDR)
Sfruttando algoritmi complessi, il TDR individua i guasti e le discontinuità nei circuiti stampati ad alta frequenza che si comportano in modo analogo alle linee di trasmissione. Ciò facilita il debugging delle schede che funzionano su 500 MHz.
3 Test di saldabilità
Queste valutazioni determinano la probabilità di ottenere giunti di saldatura affidabili. tra PCB pastiglie e cavi. Ciò conferma la solidità dei collegamenti che resistono alle vibrazioni o alle sollecitazioni termiche.
4 Analisi di microsezione
La microsezione esamina le sezioni trasversali dei PCB per scoprire i difetti della sottosuperficie che non sono rilevabili all'esterno. Questo aiuta identificare i difetti di saldatura, problemi di spaziatura, e pantaloncini piccoli in anticipo.
Mentre la maggior parte dei test funzionali si concentra sulle prestazioni complessive, questi metodi supplementari consentono di individuare i difetti in modo mirato.
Sfide e considerazioni
Nonostante i numerosi vantaggi offerti dai test funzionali, essi pongono alcune sfide, tra cui:
1 Costoso in modo comparabile
La natura meticolosa e completa dei test funzionali comporta maggiori spese rispetto agli approcci di test più semplici per quanto riguarda la strumentazione, software di test, e lavoro.
2 Richiede un prodotto completo
La scheda finita è obbligatoria perché il test funzionale convalida le prestazioni in condizioni operative. Questo ritarda la convalida rispetto ai test incrementali effettuati durante la fase di assemblea.
3 L'implementazione richiede tempo
L'elaborazione di piani di prova specializzati, lo sviluppo di software di prova e l'esecuzione di lunghe valutazioni richiedono un notevole investimento di tempo.
4 Complessità procedurale
I regimi di test funzionali comprendono molto di più di semplici test di continuità o in-circuit. La loro complessità richiede risorse ingegneristiche qualificate per condurre i test in modo corretto.
5 Contrasti con i test in circuito
Mentre la verifica funzionale valuta complessivo PCB comportamentoIl test in-circuit si concentra sui singoli componenti. Questo approccio mirato aiuta a isolare i difetti di produzione attraverso il contatto automatico di più punti di test simultanei. Entrambi gli approcci sono in grado di identificare diversi tipi di guasto.
Nonostante questi ostacoli, i test funzionali rimangono imperativi per convalidare in modo completo la funzionalità e le prestazioni dei PCB prima dell'introduzione sul mercato.
Importanza dei test funzionali
Sebbene i test funzionali richiedano un investimento maggiore rispetto ad altre metodologie, essi consolidano l'affidabilità dei prodotti e proteggono la reputazione. Ecco perché rimane prezioso:
1 Convalida finale prima della distribuzione
I test funzionali rappresentano il ultimo controllo qualità punto di controllo prima dell'installazione dei circuiti stampati. Fornisce una convalida delle prestazioni end-to-end, anziché limitarsi a ispezionare la lavorazione o i materiali. Questa verifica completa assicura che il prodotto funzioni come previsto quando viene consegnato ai clienti.
2 Funziona senza problemi con altri metodi di analisi

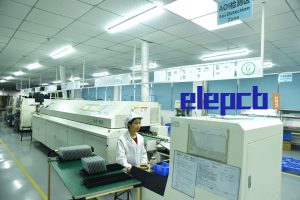

I test funzionali collaborano in modo eccezionale con tecniche mirate quali ispezione ottica automatizzata (AOI) o test in-circuit per aumentare i tassi di rilevamento. Questo approccio a più livelli offre una garanzia di qualità ineguagliabile.
3 Assicura un'elevata copertura dei test
Poiché gli input stimolanti per misurare il comportamento dei PCB tendono ad essere altamente automatizzatoLa maggior parte dei produttori effettua test tra 50% e 100% dei volumi di produzione. Questa copertura estesa non lascia spazio a schede marginali.
I test funzionali proteggono la qualità, l'affidabilità e l'esperienza dei clienti, fungendo da punto di controllo finale prima della distribuzione.
Considerazioni sulla progettazione per migliorare i test funzionali
Alcune scelte progettuali migliorano la testabilità per snello verifica funzionale:
Testate presto e spesso
Il test incrementale delle sottosezioni durante lo sviluppo facilita il debug rispetto all'attesa di una scheda completamente assemblata. L'individuazione precoce consente di risparmiare una notevole rielaborazione in seguito.
Incorporare i punti di test
Le piazzole PCB dedicate semplificano nodi di sondaggio per il test funzionale anziché affidarsi ai minuscoli cavi dei componenti, facilitando la connettività della strumentazione.
Supporto alla programmazione di sistema
La fornitura di interfacce di programmazione per i microcontrollori di bordo consente di caricare firmware specializzato per facilitare i test funzionali, aprendo ulteriori vie di verifica.
Automatizzare le interfacce utente
L'impiego di hardware di test per attivare interruttori e pulsanti durante i test funzionali aumenta la ripetibilità e riduce il lavoro manuale.
Ottimizzando in modo proattivo la testabilità, i PCB vengono sottoposti a verifica funzionale in modo più efficiente ed efficace.
Conclusione
I test funzionali sono indispensabili per convalidare in modo completo la funzionalità e le prestazioni del PCB in condizioni operative prima dell'introduzione sul mercato.
Pur comportando un investimento maggiore rispetto agli approcci di test più semplici, la verifica funzionale fornisce design ineguagliabile convalida e lo screening dei difetti prima del lancio del prodotto. Questo controllo rafforza l'affidabilità ed evita costosi guasti sul campo che erodono la fiducia dei clienti e macchiano la reputazione del marchio.
Quindi, nonostante la sua sfideIl collaudo funzionale delle schede a circuito stampato vale lo sforzo e il costo per salvaguardare il lancio dei prodotti. Serve come punto di controllo finale della qualità in produzione elettronica.
Domande frequenti
A1: Gli ingegneri caricano algoritmi software specializzati e procedure di test in gestori automatici per stimolare metodicamente un PCB e valutarne le prestazioni rispetto alle specifiche.
A2: Test come la microsezione, la valutazione della saldabilità mediante colorante e pry e la riflettometria nel dominio del tempo consentono di individuare efficacemente le giunzioni di saldatura scadenti che influiscono sull'affidabilità.
A3: Sì, il test delle sottosezioni aiuta il debug prima dell'integrazione finale, a differenza della convalida completa che richiede una scheda finita.
A4: Per eseguire correttamente le valutazioni, gli ingegneri addetti ai test funzionali devono possedere competenze in discipline quali circuiti analogici/digitali, strumentazione, programmazione e processi industriali.
A5: Ottimizzare la collocazione dei punti di prova per garantire l'accesso sicuro, i nodi del circuito desiderati, il carico minimo e l'isolamento da disturbi o campi irradiati per facilitare la verifica funzionale.
