Un PCB rigido-flessibile combina i vantaggi dei PCB flessibili e rigidi. È composto da molti strati laminati di materiali per circuiti rigidi e flessibili. In questo articolo, esamineremo i fondamenti del PCB rigido-flessibile, come costruirlo e come sceglierlo. il miglior produttore di PCB per le vostre esigenze di fabbricazione di PCB rigidi e flessibili.
Avete bisogno di un Preventivo rapido per PCB rigido-flessibile?
Che cos'è un PCB rigido-flessibile?
Le schede a circuito stampato, rigide e flessibili, sono destinate a risolvere i problemi e a prendere il posto di PCB rigidi. Questi circuiti sono una combinazione di circuiti rigidi e flessibili, come dice il nome stesso.
Un PCB rigido-flessibile combina i vantaggi dei PCB flessibili e di quelli rigidi standard. È costruito con diversi strati laminati di materiali per circuiti rigidi e flessibili. In questo modo è possibile combinare i vantaggi di entrambi i tipi di PCB, come la flessibilità e la capacità di piegarsi in alcuni punti, pur mantenendo l'integrità strutturale e la funzionalità di un PCB convenzionale in altri punti. I gadget elettronici come gli smartphone, gli indossabili e l'hardware militare che necessitano di una combinazione di flessibilità e resistenza utilizzano spesso PCB rigidi-flessibili.
La maggior parte delle schede di circuiti rigidi-flessibili è costituita da numerosi strati di substrati di circuiti flessibili che sono collegati esternamente o internamente a schede rigide. I substrati flessibili sono spesso prodotti in una curva flessa durante la produzione o l'installazione e sono destinati a rimanere in uno stato di flessibilità continua. Questo dipende da come è stata progettata l'applicazione.
Applicazioni del PCB rigido-flessibile
I PCB rigidi-flessibili sono utilizzati in molte applicazioni. I telefoni cellulari di fascia alta, le fotocamere digitali, gli armamenti militari e le applicazioni aerospaziali sono solo alcune di queste. I circuiti rigidi-flex sono utilizzati da produttori di apparecchiature mediche per ridurre drasticamente le dimensioni e il peso di dispositivi come i pacemaker. Grazie all'impiego di PCB flessibili più robusti, anche i sistemi di controllo e di armamento militare stanno beneficiando della riduzione di dimensioni e peso.

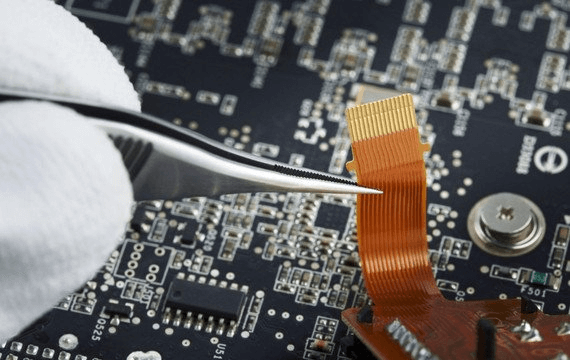

Aerospaziale
I PCB rigidi-flessibili combinano i vantaggi dei PCB rigidi e flessibili, rendendoli ideali per le applicazioni aerospaziali che richiedono una costruzione rigida in alcuni punti ma flessibile in altri, fornendo una soluzione compatta e altamente affidabile.
Se siete produttori di prodotti aerospaziali e cercate aziende di PCB in grado di produrre circuiti stampati affidabili e in grado di resistere in condizioni difficili, ELEPCB è in grado di soddisfare e superare le esigenze del settore aerospaziale. ELEPCB è in grado di soddisfare e superare le richieste e gli standard del settore aerospaziale. Siamo in grado di creare circuiti stampati unici per soddisfare determinate applicazioni aerospaziali, sia che si tratti di piccoli o grandi aerei o di missioni spaziali.
Elettronica per autoveicoli
Per rendere le auto più sicure e facili da usare, l'industria automobilistica è sempre impegnata in attività di ricerca e sviluppo. Con l'avvento di prodotti tecnologicamente avanzati, sono necessari circuiti stampati sia rigidi che flessibili, per migliorare l'intera esperienza di guida del consumatore.
Elettronica di consumo - Telefono cellulare
I telefoni cellulari di oggi offrono progressi tecnologici per un'ampia gamma di settori, tra cui banche, vendita al dettaglio, social network, fotografia e Internet. Un gadget che mette il mondo intero a portata di mano richiede il giusto tipo di tecnologia. La progettazione e la produzione efficace del telefono cellulare dipendono dai circuiti stampati.
Elettrodomestici
I circuiti stampati rigidi-flex possono essere utilizzati sia per gli apparecchi industriali che per quelli domestici, grazie alla loro versatilità. Un'ampia gamma di strumenti ed elettrodomestici, tra cui telecomandi TV, diversi apparecchi di illuminazione, lavatrici, dispositivi domestici intelligenti e persino apparecchiature AV domestiche, contengono circuiti stampati.
È possibile tracciare i circuiti manualmente o meccanicamente, a seconda delle preferenze. Siamo in grado di produrre schemi e disegni complessi che promuovono prestazioni più elevate dei circuiti stampati. Utilizziamo riempitivi per saldatura di qualità superiore, che fungono da potente colla, per assicurarci che tutti i componenti siano saldamente fissati al circuito stampato. Anche dopo molte ore di funzionamento, i nostri circuiti stampati hanno dimostrato di funzionare efficacemente.
Prodotti industriali e di strumentazione
Oggi, un'ampia gamma di industrie impiega dispositivi industriali e di strumentazione per creare prodotti efficaci, affidabili e duraturi. L'impiego di tecniche di produzione all'avanguardia, di sistemi di controllo dell'energia e di apparecchiature di collaudo specializzate è essenziale per il successo di questi prodotti. Per rendere più efficiente la produzione di articoli industriali, tutte queste tecnologie devono funzionare al massimo dell'efficienza. ELE PCB fornisce circuiti stampati ad alte prestazioni a questo settore da molti anni.
Apparecchiature mediche
Nel settore medico, i circuiti stampati hanno un ruolo importante. Per produrre risultati precisi e di alta qualità, i dispositivi medici elettronici richiedono uno straordinario controllo dei processi. I circuiti stampati possono essere utilizzati in un'ampia gamma di dispositivi, come impianti medici, sistemi di somministrazione di farmaci, apparecchiature di imaging, controllori wireless e diagnostica di laboratorio.
Militare e Difesa
Le applicazioni di difesa per la terra, l'aria e il mare richiedono soluzioni con circuiti stampati ad altissime prestazioni. Oltre a garantire un determinato grado di brillantezza, i circuiti stampati devono anche essere adattabili a futuri aggiornamenti.
Produzione di PCB rigidi-flessibili
Guardate il video a destra e scoprite i progetti Flex e Rigid-Flex di successo per la razionalizzazione della produzione. "La razionalizzazione è definita come il rendere un processo più efficiente ed efficace. Un progetto che razionalizza il processo di produzione offre i vantaggi di un miglioramento dei tempi di consegna, di una riduzione dei costi dei pezzi, di un aumento della resa produttiva e, potenzialmente, di una maggiore affidabilità dei pezzi a lungo termine".
Rispetto alla fabbricazione di pannelli rigidi convenzionali, lo stiff-flex Produzione di PCB è un metodo che richiede tempo e difficoltà. Ci sono diversi processi che devono essere completati con estrema precisione. Qualsiasi parte flessibile della scheda trattata in modo improprio o posizionata in modo errato avrà un impatto significativo sulla durata e sull'efficacia dell'assemblaggio finale. Le fasi descritte di seguito sono utilizzate dai produttori di circuiti rigidi-flessibili per assemblare le schede.
Preparazione del materiale di base
La preparazione e la pulizia del laminato sono la fase iniziale della produzione del pannello. Prima di utilizzare ulteriori metodi di produzione, è necessario pulire accuratamente il laminato che include uno strato di rame con un rivestimento adesivo o meno. La pulizia preliminare è fondamentale, poiché spesso i venditori vendono bobine di rame con caratteristiche antitarlo per proteggersi dall'ossidazione. Tuttavia, poiché questo rivestimento interferisce con la produzione di PCB rigidi-flessibili, deve essere rimosso.
Per rimuovere il rivestimento, i produttori di PCB eseguono in genere le seguenti operazioni.
I) La bobina di rame viene prima immersa interamente in un liquido acido o sottoposta a uno spray acido.
II) Dopo la polimerizzazione con persolfato di sodio, la bobina di rame viene microincisa.
III) Per evitare l'adesione e l'ossidazione, la bobina viene completamente rivestita con i giusti tipi di agenti ossidanti.
Generazione di schemi di circuito
La preparazione del laminato è seguita dalla generazione di progetti di circuiti. Al giorno d'oggi, esistono due metodi di base per esporre il layout del circuito.
- Stampa serigrafica
Questo metodo è molto apprezzato perché consente di produrre i disegni dei circuiti o i depositi necessari direttamente sulla superficie del laminato. Lo spessore complessivo non supera i 4-50 micron.
- Imaging fotografico
Il metodo più antico e tuttora più utilizzato per rappresentare le tracce dei circuiti sul laminato è la fotoimmagine. In questa tecnica, il laminato è a stretto contatto con un foglio di fotoresistenza asciutto che contiene i circuiti necessari. Il disegno della fotomaschera viene quindi trasferito sul laminato sottoponendo l'insieme alla luce UV. Il laminato con il layout del circuito richiesto viene lasciato dopo la rimozione chimica della pellicola.
Modello di circuito inciso
L'incisione del laminato di rame che trasporta il disegno del circuito viene effettuata dopo la produzione del disegno del circuito. Il laminato viene immerso in un bagno di mordenzatura o spruzzato con una soluzione di mordenzatura da parte dei produttori di materiali rigidi e flessibili. Per ottenere i risultati richiesti, entrambi i lati della laminazione vengono incisi contemporaneamente.
Processi di perforazione
A questo punto è necessario praticare il numero necessario di fori, piazzole e vias. Per praticare fori precisi, si utilizzano apparecchiature ad alta velocità. I produttori di circuiti rigidi utilizzano tecniche di foratura laser per produrre fori molto piccoli. I laser ad eccimeri YAG e CO2 sono spesso utilizzati per praticare fori di piccole e medie dimensioni nel substrato.
Placcatura a foro passante
Questa fase, una delle più importanti nel processo di produzione dei PCB rigidi-flessibili, richiede la massima precisione e attenzione. Una volta che i fori sono stati eseguiti secondo gli standard necessari, vengono rivestiti chimicamente e poi vi si inserisce il rame. In questo modo si crea la connettività elettrica da strato a strato.
Applicare il manto di copertura o il cappotto di copertura
L'applicazione di uno strato di copertura ai lati superiore e inferiore del circuito flessibile è essenziale per la protezione. In questo modo, il circuito sarà completamente protetto da agenti atmosferici, sostanze chimiche forti e solventi. Il materiale di copertura più comunemente utilizzato dai produttori è un foglio di poliimmide con adesivo. La serigrafia viene utilizzata per imprimere il materiale di copertura sulla superficie, che viene successivamente esposta alla luce UV per polimerizzarlo. Il materiale di copertura viene laminato entro limiti predeterminati di calore e pressione per garantire una buona aderenza al substrato.
Tagliare la flessione
Un altro processo cruciale che deve essere eseguito con attenzione è la tranciatura o il taglio della singola scheda flessibile dal pannello di produzione. La punzonatura idraulica è tipicamente utilizzata dai produttori per produrre PCB rigidi-flessibili in grandi quantità. A causa dei costi elevati degli utensili, non viene scelta per i prototipi o per le piccole produzioni. Le piccole serie di prototipi di PCB rigidi-flessibili vengono prodotte utilizzando un coltello da tranciatura specializzato.
Test e verifiche elettriche
Il collaudo e la verifica sono le ultime e più importanti fasi della produzione di circuiti rigidi flessibili. Le schede vengono sottoposte a rigorosi test elettrici per verificare le prestazioni del circuito, la continuità, l'isolamento e la qualità rispetto agli standard di progettazione. Vengono impiegate diverse tecniche di collaudo, come quelle a griglia e a sonda volante.
Vantaggi dei circuiti rigidi-flessibili
Sia i PCB rigidi che quelli flessibili presentano caratteristiche distinte, utili per particolari applicazioni. Progettare un PCB rigido-flessibile è molto più difficile che progettare un PCB rigido tradizionale. Ma a volte è necessario passare a un PCB rigido-flessibile per ottenere il meglio di entrambi.
Il flex rigido viene utilizzato in alcuni progetti per ottime ragioni, in particolare per l'inserimento della tavola in spazi ridotti.
- Quando il cablaggio deve essere rimosso frequentemente dal PCB, i connettori sono utili. L'aggiunta di connessioni al circuito stampato può solo aumentare le probabilità di guasto per un progetto che prevede diversi sottocircuiti interconnessi in un contenitore.
- L'uso di progetti rigidi-flex elimina il requisito della connettività da scheda a scheda. Inoltre, ciò comporta giunzioni a saldare più deboli, che possono occasionalmente guastarsi.
- Un PCB rigido-flessibile è spesso richiesto nei progetti in cui lo spazio è limitato. Ad esempio, poiché non c'è molto spazio per le connessioni ad alto profilo e i cablaggi, i progetti di PCB rigidi flessibili sono vantaggiosi per gli scanner termici portatili. Al contrario, avrete più spazio per instradare le tracce perché il circuito di collegamento è già incorporato nel substrato flessibile.
- A causa della difficoltà di produzione dei PCB rigidi-flessibili, spesso sono meno costosi. Tuttavia, l'impiego di PCB flessibili rigidi può rendere il prodotto meno costoso in generale. Si risparmia sul costo dell'assemblaggio, che in alcuni casi richiede un lavoro manuale, poiché le interconnessioni cablate sono sostituite da strati conduttivi di materiale flessibile. Non è necessario inserire un cablaggio nell'involucro su cui è montato, poiché un PCB rigido-flex è un circuito completo a sé stante. Questo tipo di cablaggio richiede molto tempo e aggiunge il prezzo unitario del prodotto.
- Poiché tutti i sottocircuiti sono già collegati al momento della costruzione del PCB rigido-flessibile, il collaudo automatico del PCB è molto semplice. Eliminando i problemi di connessione prima che i componenti siano assemblati, si possono anche risparmiare sprechi e costi.
PCB ELE è in grado di soddisfare tutte le vostre esigenze di circuiti stampati rigidi-flessibili, a partire dalla fase di prototipo fino al processo di produzione. Grazie alla nostra conoscenza ed esperienza nel campo della produzione di circuiti stampati multistrato, abbiamo un vantaggio significativo sui nostri concorrenti nel settore della generazione di circuiti stampati. Inoltre, non promettiamo mai un prezzo superiore a quello offerto dai nostri concorrenti e non richiediamo mai ai clienti di acquistare una certa quantità minima di qualsiasi prodotto per ogni ordine che effettuano.
Produttore di PCB rigidi-flessibili - ELEPCB
La prototipazione di circuiti stampati (PCB) è una tecnica utile per i progettisti, in quanto consente di risparmiare tempo e denaro garantendo un risultato di alta qualità. Mettetevi subito in contatto con ELE PCB se avete bisogno di Prototipo di PCB per un'impresa imminente. ELE PCB è qui per assistervi se siete nel mercato dei servizi professionali di prototipazione di PCB.
Capacità di produzione di PCB rigidi ELE
| Conteggio degli strati | 1-24Layer |
| Materiale di base | Poliammide/FR4 |
| Spessore del foglio di rame | 1oz / 1/2oz/ 1/3oz |
| Spessore PI | 25μm / 12,5μm |
| Spessore del pannello | 0,07 mm-0,5 mm |
| Adesivo | 13μm |
| Dimensione massima della scheda | 400*800 mm |
| Tolleranza dello spessore del prodotto | ±0,03 mm |
| Min. Diametro del foro | 0,1 mm |
| Min. Larghezza della linea / Distanza | 0,04 mm |
| Tolleranza di incisione | ±0,015 mm |
| PTH Tolleranza del diametro del foro | ±0,03 mm |
| NPTH Tolleranza del diametro del foro | ±0,05 mm |
| Schema Tolleranza di dimensione | ±0,075 mm |
| Tipo di materiale dell'irrigidimento | ±0,075 mm PI / FR4 / PET / Pezzo in acciaio |
| Profilo generale | Punzonatura / Taglio laser / Foratura |
| Finitura superficiale | HASL / OSP / ENIG / Argento per immersione / Stagno / Ni |
| Colore della maschera di saldatura | Multicolore |
| Colore serigrafico | Bianco/Nero |
| Formato di file accettabile | CAD / file Gerber / powerpcb / AutoCAD / P-cad / CAM-350 / |
Domande e risposte sul PCB rigido-flessibile
I circuiti stampati flessibili (FPC) e i circuiti rigidi-flessibili differiscono in modo significativo per struttura, applicazioni e complessità di produzione, rispondendo a diverse esigenze di progettazione e funzionalità.
I circuiti FPC per la loro impareggiabile flessibilità e il costo ridotto nelle applicazioni con limiti di spazio, e i circuiti Rigid-Flex per la loro capacità di combinare robustezza e versatilità di progettazione in dispositivi complessi e critici per l'affidabilità.
Il costo dei circuiti stampati (PCB) rigidi-flessibili è generalmente più elevato rispetto ai PCB rigidi tradizionali a causa di diversi fattori inerenti alla loro progettazione e ai processi di produzione.
