A chip on Board (COB) az egyik leghatékonyabb nyomtatott áramköri lap összeszerelése és csomagolási technikák minimalizálja a méretet, csökkenti a jelveszteséget és javítja a hőelvezetést. A COB-technológia kompakt és nagy teljesítményű eszközökhöz alkalmas, megváltoztatva a nyomtatott áramköri lapok csomagolási trendjeit.
Ebben a cikkben az ELE közelebbről megvizsgálja a COB-technológiát, kitérve a következőkre alkalmazásai, előnyei, gyártási folyamat, és ami a legfontosabb, hogyan viszonyul más csomagolási technológiákhoz.
A COB technológia előnyei
A COB (Chip On Board) technológia egy olyan módszer, amely a következők csomagolására szolgál elektronikus alkatrészek közvetlenül egy nyomtatott áramköri lapra (PCB). Ahelyett, hogy külön csomagolt alkatrészekre lenne szükség, kitett integrált áramkörök közvetlenül a nyomtatott áramköri lap felületére vannak felszerelve.
Más csomagolási technológiákhoz képest a COB a következő előnyökkel rendelkezik:
- Miniatürizálás
A lapkára szerelhető chipek esetében a chipek közvetlenül a lapkára szerelhetők. A szakértők szerint a közvetlen chipmontázs 30-50% minimalizálja a helyigényt, ezáltal lehetővé teszi az ultrakompakt eszközök használatát.
Elektromos teljesítmény
COB-ben rövidebb jelútvonalak csökkenti az induktivitást és az ellenállást, ezáltal javítva az elektromos eszközök megbízhatóságát és sebességét.
Termikus hatékonyság
A COB másik előnye, hogy hőelvezetés közvetlenül az aljzaton keresztül, ezáltal növelve a stabilitást, különösen a nagy teljesítményű alkalmazások.
Alacsonyabb költség
A COB lehet költséghatékonyabb, mint a hagyományos csomagolás, különösen a nagy volumenű gyártás, mivel csökkenti az egyes chipek csomagolásának és a kapcsolódó gyártási lépéseknek a költségeit.
A COB-csomagolás típusai
A COB különböző típusai léteznek, amelyek mindegyike más-más előnyökkel jár, és meghatározott alkalmazásokhoz alkalmas.
Flip-Chip COB-k
A flip-chip COB esetében a chipet a hordozó alá helyezik, és csatlakozóbetétekkel látják el. Ezt a típust általában a következőkben használják LED alkalmazások, így a chipek szorosabban kapcsolódnak egymáshoz.
Drótkötésű COB-k (LED-ek esetében)
Néhány nagy teljesítményű, felületre szerelt LED belsejében ólomkötésű COB-konfigurációkat talál. Ezek a konfigurációk lehetővé teszik, hogy a LED-ek nagy elektromos és termikus hatékonyságot érjenek el.
Drótkötésű COB-k tokozással
A COB felső chipje a NYÁK-on lévő, szabadon lévő csatlakozóelemekhez csatlakozik az ólomkötésen keresztül. A gyártó ezután epoxigyantába burkolja. bevonat a védelem érdekében. Ez a konfiguráció számos olcsó elektronikai termékben megtalálható.
A COB technológia legfontosabb alkalmazásai
A chip-on-board kulcsfontosságú alkalmazási területei közé tartoznak:
Szórakoztató elektronika
A megnövekedett elektromos teljesítmény és a minimalista vagy helytakarékos kialakítás miatt a COB széles körben alkalmazható a következőkben A dolgok internete és okostelefonok.
LED világítás
A COB-k ideálisak LED világítási alkalmazásokban, teljesítmény- és hőhatékonysági jellemzőiknek köszönhetően. Az ólomkötéssel ellátott COB-k nagyon rövid ólomkötésekkel rendelkeznek, és kiváló elektromos vezetők.
Autóipari rendszerek
A fogyasztói elektronika és a LED-es világítás mellett a COB-t a vezérlőegységekben, érzékelőkben és LED-modulokban is nagymértékben használják az egész világon. autóipar. Ez a COB tartósságának köszönhető, valamint annak a képességének, hogy könnyen ellenáll a legkeményebb környezeteknek is.
Orvosi és Repülőgépipar Eszközök
A chip on board hőterheléssel szembeni ellenálló képessége ideális a helyszűkös és nagy megbízhatóságú alkalmazásokhoz, például az avionikához és számos diagnosztikai eszközhöz.
RF áramkörök
A COB-ben a rövid elektromos útvonalak jelentősen csökkentik a kapacitív/induktív interferenciát, ezáltal javítva vagy inkább fokozva a teljesítményt számos területen. rádiófrekvenciás alkalmazások.
Chip on Board vs. más csomagolási technológiák
A rendelkezésre álló számos csomagolási technológia mellett, hogyan választhatjuk ki a leggazdaságosabb és legmegfelelőbb terméket? A következő részben összehasonlítjuk a COB és más csomagolási technológiákat, és megfelelő választási tanácsokat adunk.
COB vs. BGA (Ball Grid Array)
A COB közvetlenül a NYÁK-ra ragasztja a csupasz szilíciumszárnyakat, amelyeket védő epoxi bevonattal lát el. Ez ultra-kompakt és alacsony költségű, de minimális védelmet nyújt, és szinte lehetetlen a javítás.

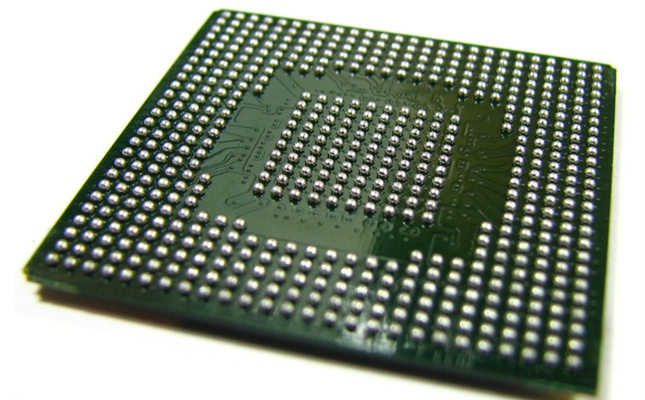

BGA (Ball Grid Array) egy előre csomagolt chipet szerel fel egy alatta lévő forraszgömbökből álló tömbön keresztül. Ez biztosítja nagy tűsűrűség, jó elektromos/termikus teljesítmény és jobb védelem, de megköveteli Röntgenellenőrzés és komplex utómunka. Főleg a fejlett elektronikában, például a CPU-kban és a GPU-kban alkalmazzák.
COB vs. SMD (Surface Mount Device)
Összehasonlítva SMD technológia, a COB-technológia jobb hőelvezetéssel és egyszerűbb összeszerelési eljárással rendelkezik, így olcsóbb a gyártása. Az SMD technológia azonban alkalmas automatizált összeszerelésre és tömegtermelésre. Ugyanakkor az SMD-technológia kényelmesebb a karbantartás szempontjából, és a nagy mennyiségű gyártás csökkenti az egységköltséget, ezért különböző területeken is alkalmazzák.
COB vs. PoP (Package on Package)
A Package-on-Package (PoP) több csomagolt chip függőleges egymásra helyezését jelenti egyetlen eszközön belül, amely ideális ezekhez a teljesítményt és miniatürizálást igénylő eszközökhöz. A chip on board csomagolás a hőkezelés mellett a helytakarékosságot is kiemelten kezeli, ellentétben a PoP-vel, amely a függőleges egymásra helyezés révén helyet biztosít a multifunkcionalitásnak.
COB vs. DIP (Dual In-line Package)

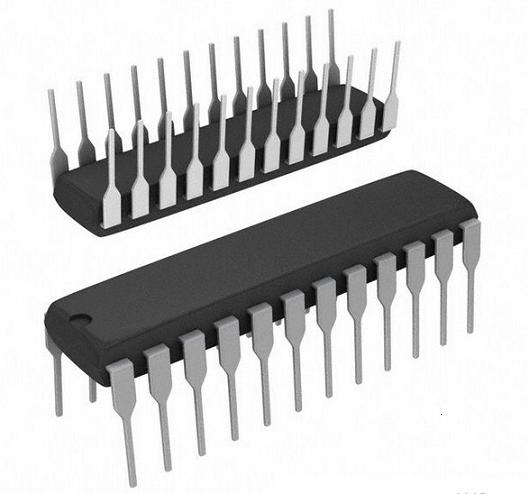

A COB-hez képest, DIP (Dual In-line Package) egyszerű és nehéz, előnyös prototípusok készítése és alacsony költségű projektek. A chip on board ideális miniatürizált és nagy teljesítményű rendszerekhez. A LED világításban a DIP technológiát mindig kültéri termékekben használják, nagyobb fényerőt biztosítva.
Chip on Board folyamat: Lépésről lépésre történő magyarázat
A a COB alább van:
- Szubsztrát előkészítése: válassza ki az anyagot (gyakran alumíniumot a hőkezeléshez), tisztítsa meg, és vigyen fel vezető epoxi ragasztót.
- A szerszámok rögzítése: az automatizált pick-and-place gépek pontosan pozícionálják a szerszámot a ragasztóval bevont hordozóra, majd ezt követi a kikeményedés a tartós kötés létrehozása érdekében.
- Drótkötés: összekapcsolja a chip kötési padjait a hordozó áramkörrel vékony arany, alumínium, vagy réz vezetékek ék vagy golyós kötéssel.
- Kapszulázás: védje a szerelvényt epoxigyantával vagy szilikonnal, védve a nedvességtől, portól, és mechanikai igénybevétel.
- Tesztelés és minőségellenőrzés: elektromos vizsgálatok ellenőrizze a funkcionalitást és a csatlakoztathatóságot, beégetési tesztek magas hőmérsékleten/feszültségen stresszelni a szerelvényeket a korai meghibásodások megtalálása érdekében, és AOI felismeri a huzalhibákat, üregeket vagy ragasztási hibákat.
Következtetés
A chip on board csomagolás az egyik legkifinomultabb nyomtatott áramköri lap összeszerelési módszer, amely leginkább a termikus teljesítményt, a helytakarékosságot és a költségcsökkentés szempontjait helyezi előtérbe. Annak ellenére, hogy a COB a precíz kivitelezés mellett a legkülönlegesebb felszereléseket is igényli., mindazonáltal néhány előnye nélkülözhetetlenné teszi. A COB és más csomagolási módszerekkel való összehasonlítás megértése segíthet bölcs döntést hozni.
A oldalon. megbízható és nagy teljesítményű Chip-on-Board (COB) összeszerelési megoldások, ELE PCB ajánlatok ipari szintű szakértelem, fejlett gyártási technológiák és szabványos minőség-ellenőrzés. Kapcsolatfelvétel ma hogy megbeszélje projektigényeit, vagy kérjen személyre szabott árajánlatot.
Szeretne többet megtudni a PCB csomagolási technológiákról? Nézze meg ezeket a kapcsolódó blogokat:
Chip Scale Package (CSP) útmutató: Típusok és összehasonlítás: Előnyök, típusok és összehasonlítás
ELE PCB
GYIK
A1: COB ajánlatok:
Alacsonyabb költségek: Megakadályozza a további IC-csomagolást.
Minimális méret: <30% kevesebb helyet foglal el.
Jobb hőteljesítmény: A közvetlen die-alátét-felület nagyobb hőelvezetést tesz lehetővé.
Elektromos optimalizálás: Alacsonyabb vezetékkötések csökkentik a jelveszteséget.
A kompromisszumok kevésbé javíthatók és kevésbé érzékenyek a környezetre.
A2: A csomagolt szerszámok nem rendelkeznek védőburkolattal, ezért érzékenyek a következőkre:
Túlmelegedés (150 °C feletti hőmérsékletű kapcsolódási pontok meghibásodást okoznak).
A kötőhuzalok termikus feszültség okozta repedése.
Megoldások: A nagy teljesítményű alkalmazásokhoz (pl. világító LED) alumínium szubsztrátokra, hőátvezetésekre és hűtőbordákra van szükség.
A3: Ritkán. Jelentősebb problémák:
Az epoxi tokozás eltávolításkor tönkreteszi a vezetékeket/szárnyakat.
Az újrakötött huzalok mikronos pontosságot igényelnek.
A szennyeződés veszélyei az utómunka során.
Eredmény: A hibás COB-egységeket általában selejtezik. A kapszulázás előtt elengedhetetlen a kemény tesztelés (burn-in, AOI).
A4: A COB a legalkalmasabb:
Nagy sűrűségű LED-ek: Világítócsíkok, autófényszórók.
Költségérzékeny elektronika: Számológépek, játékok, érzékelők.
Helyszűkös eszközök: hordható eszközök, orvosi implantátumok.
Kerüld: Nagy rezgésszámú/visszafogott környezetben történő alkalmazás, kivéve, ha nem öntötték át.
