Top 6 PCB felületkezelés: Felületek: Előnyök és hátrányok

Tartalomjegyzék

PCB felületkezelés, hogy a bevonat vagy a védőréteg a nyomtatott áramköri lap felületére, megvédve a rézfelületet az oxidációtól. Oxidált PCB réz réteg befolyásolhatja az elektromos teljesítményét, és akár PCB hiba. Ezért döntő fontosságú, hogy megbízható és megfelelő felületkezelési módszert válasszunk annak érdekében, hogy a stabil működés fenntartása és a NYÁK élettartamának meghosszabbítása.
Ez a cikk a következőket tartalmazza információ a PCB felületkezeléséről, annak típusairól, a különböző típusok összehasonlításáról és néhány szempontról az Ön számára a megfelelő felületkezelés kiválasztásához.

Mi az a PCB felületkezelés?

A PCB felületkezelés a PCB rézfelületén alkalmazott bevonatra vagy kezelésre utal. Ez védi őket az oxidációtól, mint egy forrasztási maszk a NYÁK-on, és javítja a forraszthatóságukat is. A oldalon PCB gyártás, a PCB kivitel az egyik legkritikusabb tényező. Befolyásolja az áramköri lap általános teljesítményét, beleértve a megbízhatóságot és a forraszthatóságot.

A PCB felületkezelés előnyei a következők:
  • A réz felületén történő oxidáció megakadályozása érdekében
  • Segítséget nyújtani a forrasztás az alkatrészeket gyorsan.
A felületkezelés kiválasztása az egyedi követelményektől és a gyártási eljárástól függ.

PCB felületkezelés típusai

A NYÁK felületkezelésének leggyakoribb típusai az alábbiakban találhatók:

PCB felületkezelés típusai

Forrólevegős forrasztás kiegyenlítés (HASL)

A HASL a PCB-re alkalmazott hagyományos felületkezelés. A PCB bevonása olvasztott forraszanyaggal történik. A felesleges forraszanyag eltávolításához forró levegőt használ, és ezután egy vékony réteget hagy a réz felületén.

HASL A felületkezelés kétféle: ólomalapú forraszanyag és ólommentes HASL.

Előnyök

Hátrányok

  • Egyenetlen felület nem alkalmas a finom osztású alkatrészekhez
  • A feldolgozás során fellépő hőterhelés hatással lehet egyes elektronikus alkatrészekre

Elektrolízis nélküli nikkel merülő arany (ENIG)

PCB felületkezelés ENIG

A RoHS az előírásoknak való megfelelés és a ENIG az egyik legnépszerűbb választássá tette, mint a nyomtatott áramköri lapok kivitelét. Ez egy vastag nikkel- és aranyrétegből áll. A nikkel feletti aranybevonat védi a nikkelt az oxidációtól. Hasonlóképpen, a nikkel védi a rezet, és segít biztonságosan eladni a felületéhez.

Előnyök:

  • Tartós és hosszú eltarthatósági idő
  • Elviseli a zord környezetet

Hátrányok:

  • Drága, mivel aranyba merítéses eljárással készül.
  • Jelveszteség a jelintegritás

ENEPIG:
Elektrolízis nélküli nikkel Elektrolízis nélküli palládium Immersziós arany

Az ENEPIG az ENIG változata, amely három réteget tartalmaz: elektrolízis nélküli nikkel, majd egy palládiumréteg, és a rézfelületen merülő arany. E réteg kombinációja a legerősebb ragasztási lehetőséget biztosítja. Bár elég drága, de jobb forraszthatóságot biztosít sík felülettel. Főleg a következőkhöz használják nagyfrekvenciás alkalmazások.

Előnyök:

  • Kiválóan alkalmas huzalkötéshez.
  • Alkalmas finom osztású alkatrészekhez.
  • Rendkívül sík felület

Hátrányok:

  • Ez egy összetett és költséges folyamat.
  • Kihívások a vastagság ellenőrzés.

Merülő ezüst (ImAg)

A merülő ezüst egy vastag ezüstréteget tartalmaz a rézfelületen. Jó forraszthatóságot és sík felületet biztosít a finom osztású alkatrészek számára.

Előnyök:

  • Jó forraszthatóság.
  • Sima felület, amely alkalmas finom osztású alkatrészekhez.

Hátrányok:

  • Hajlamos a mattodásra.
  • Korlátozott eltarthatósági idő.

Szerves forraszthatósági tartósítószer (OSP)

PCB felületkezelés OSP

A PCB-kben használt szerves bevonat réz nyoms, hogy jó forraszthatóságot és oxidáció elleni védelmet biztosítson. Egy szerves savat tartalmaz, amely a réznyomokkal való reakciót követően védőréteget képez a NYÁK felületén. Így megakadályozza, hogy a réz a levegőből oxidálódjon.

Előnyök

  • Sík felületének köszönhetően hatékony a felületszerelési technológiához
  • Alacsonyabb hőterhelés a PCB-n
  • Egyenletes bevonatvastagságot biztosít a PCB felületén

Hátrányok

  • Korlátozott eltarthatósági idő 6-12 hónap körül
  • Magasabb páratartalom esetén nedvességet szívhat magába.
  • Az oxidációs képesség idővel csökkenhet

Kemény arany

A kemény arany magában foglalja az aranyréteget, amelyet a nikkelbevonat rétegére helyeznek. Ez egy aranyötvözet vas, nikkel és kobalt. Más felületi bevonatokhoz képest kemény súrlódási ellenállást biztosít. Ez a felületkezelés tökéletes választás, ha a nyomtatott áramkört egy másik lapba, például RAM- vagy bővítőkártyákba kívánják behelyezni. Az alkalmazás alapján ennek a felületkezelésnek a vastagsága változhat.
Előnyök

  • Tartós és strapabíró
  • Hosszabb eltarthatósági idő
  • Ólommentes PCB kivitel

Hátrányok

A PCB felületkezelési technológiák összehasonlítása

KövetelményekHASLENIGENEPIGImAgImSnOSP
Költségérzékeny termékIGENNONOIGENIGEN
IGEN
Nagy mennyiség szükségesNONONOIGENIGENIGEN
A felületkikészítés kozmetikájaIGENNOIGENNOIGENIGEN
Ólommentes hullámforrasztóIGENIGENIGENIGENNONO
Finom osztású alkatrészekNOIGENIGENIGENIGENIGEN
Drótkötés követelményeNOIGENIGENIGENNONO
Magas hozamú ICTIGENIGENIGENIGENIGENNO
Ólommentes ütés/esésIGENNONOIGENIGENIGEN

Figyelembe veendő tényezők
a PCB felületkezelés kiválasztása során

A NYÁK felülete meghatározza a NYÁK hosszú távú megbízhatóságát és működését. Így mielőtt kiválasztja a PCB felületét az Ön igényei alapján, különböző dolgokat kell figyelembe vennie, többek között a következőket:

Tervezési és alkalmazási tényezők

  • Környezeti igények: Nedvesség, kémiai expozíció, hőciklusok
  • Komponenskorlátozások: Fine-pitch/BGA támogatás, vezetékkötés (csak ENIG/ENEPIG)
  • Elektromos teljesítmény: Jelveszteség-tűrés

Teljesítmény és megbízhatóság

  • Forraszthatóság: HASL a kézi összeszereléshez, OSP/ImAg a forrasztáshoz. SMT
  • Átdolgozási potenciál: Kivéve a merülő ónt, ha várhatóan javításokra kerül sor.
  • Tartósság: Korrózió/kopásállóság (pl. Hard Gold az élcsatlakozókhoz)
  • Planaritás: Ultra-sík felületek (ENEPIG/OSP) a következőkhöz HDI tervek

Logisztika és közgazdaságtan

  • Költség-minőségi egyensúly: Megfelelő kivitelezés a terméktípushoz
  • Szavatossági idő: OSP (6-12mo) vs. ENIG (12+mo); ennek megfelelően tervezze meg a készletet.
  • Tárolás: OSP/ImAg esetében páratartalom-szabályozás; ezüst esetében fénytelenítés elleni csomagolás.

Gyártás összehangolása

  • Összeszerelés Folyamat: SMT-vel, hullámforrasztással stb. való kompatibilitás igazolása.
  • Szabványok Megfelelés: IPC-4552 (ENIG), IPC-4551 (ImSn), RoHS 2024
  • Beszállító Képesítések: A gyártó folyamatellenőrzésének és tanúsításának ellenőrzése

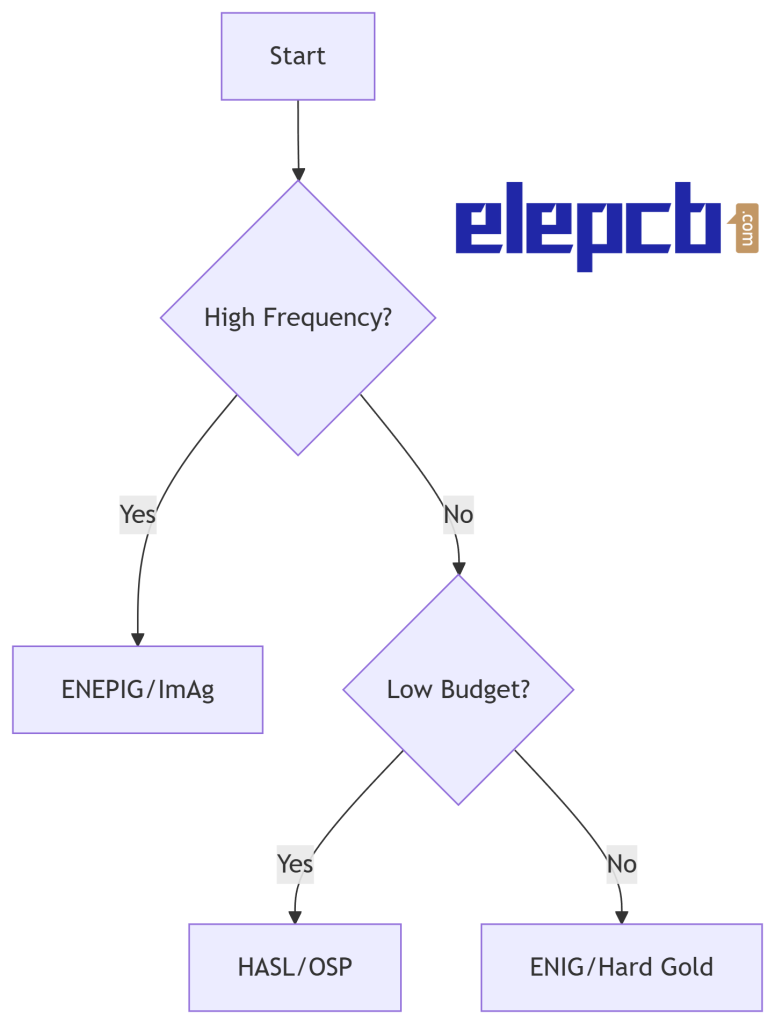

felületkezelés kiválasztása

Következtetés

Mint 5G, autóipari elektronika, és a RoHS 2024 szabványok feszegetik a teljesítményhatárokat, a HASL költséghatékonysága, az ENIG tartóssága vagy az OSP síkossága közötti választás közvetlenül befolyásolja a termék élettartamát és a helyszíni meghibásodási arányokat.
A címen. ELE PCB, sok ügyfélnek segítettünk csökkenti a felületkezeléssel kapcsolatos meghibásodásokat a magas színvonalú galvanizáló és felületkezelő szerek. A szennyezés és oxidáció a tábla felületén, fekete nikkel, abnormális nikkel vastagság, SCUM (árnyék) és egyéb problémák szigorúan ellenőrzik a művelet során.
Ha bármilyen kérdése van, vagy zavarban van a PCB felületkezeléssel kapcsolatban, kapcsolatfelvétel az Ön igényeivel. Biztosítjuk, hogy a NYÁK felülete megfeleljen az Ön igényeinek.

GYIK

A1: Az elektornikkeles merülő arany (ENIG) az egyik leggyakrabban használt felületkezelés. Aranyrétege védi a nikkelt és kisebb ellenállást biztosít a vékony arany tárolásához. Ez az ólommentes opció hosszú élettartamú és tartós felületi bevonatot eredményez. Az ENIG felületkezelés a RoHS-előírások növekedésével és alkalmazásával együtt növekszik. Ez a legjobb megoldás az RF PCB-khez is.
A2: A nyomtatott áramköri lap felületének tipikus vastagsága 100 mikro hüvelyk. A felületkezelés vastagsága a felületkezelés típusától és az alkalmazásoktól függően változhat. A HASL például 1-40 mikrométer vastagságú. Ez azonban a konkrét követelmények alapján függ. Másrészt az ENIG vastagsága 3-6 mikrométer, az aranyréteg vastagsága pedig 2-6 mikroinch. Így mindig hivatkozzon a NYÁK-gyártók által megadott specifikációkra, hogy biztosítsa a felületkezelés konzisztenciáját.
A3: A HASL a legolcsóbb felületkezelés az összes típus közül. Általánosan elérhető és nagyon gazdaságos is. Van azonban néhány hátránya, például nem felel meg a RoHS-szabványnak, és egyenetlen felületet biztosít. Emellett korlátozott az eltarthatósága.
