A mérnökök gyakran szembesülnek olyan kihívásokkal, mint a jelcsillapítás és az impedancia-szabályozás a tervezés és gyártás során. nagyfrekvenciás áramköri lapok. PTFE PCB-k a minden típusú precíziós és nagysebességű áramkörben használatos kiváló teljesítményüknek köszönhetően.
Melyek a PTFE PCB-k tulajdonságai, előnyei és hátrányai? Miben különböznek más lapoktól? Milyen technikákat kell alkalmazni a PTFE alkalmazásakor? Ebben a blogban, ELE PCB biztosít egy a PTFE PCB anyag részletes magyarázata, beleértve annak jellemzőit, alkalmazásait és gyakorlati útmutatót a gyártáshoz.
Mi az a PTFE PCB (teflon PCB)?
A teflon PCB hordozója egy speciális kémiai anyag, az úgynevezett Poli-tetrafluor-etilén (PTFE). Először 1948-ban a DuPont gyártotta az ipar számára, majd széles körben alkalmazták számos területen. A PTFE magas korrózióállóság, alacsony súrlódási együttható, jó önkenés, hőállóság, és elektromos szigetelő tulajdonságok.
A teflon/PTFE PCB-k előnyei és hátrányai
Legfontosabb előnyök
Alacsony dielektromos veszteség
A teflon/PTFE PCB-k rendkívül alacsony dielektromos veszteséget mutatnak, ami lehetővé teszi, hogy a nagyfrekvenciás jelek minimális energiaveszteséggel terjedjenek bennük. Ez fenntartja a maximális jelintegritás, ami különösen fontos a mikrohullámú kommunikáció, a radar és a nagysebességű rendszerek esetében.
Nagy hőállóság
A PTFE-keverék anyagok ellenállnak a magas hőnek és ellenállás 250°C-ig vagy magasabb hőmérsékletig miközben szerkezetileg és elektromosan stabilak maradnak ilyen magas hőhatás alatt. Ez teszi hasznossá a következőkben repülőgépipar, autóipari, és más magas színvonalú ipari alkalmazások, ahol a hő fontos tényező. A 16 ppm/°C CTE (szemben a réz 17 ppm-ével) megakadályozza a leválást a repülőgépipari hőciklusok során (-55°C és +150°C között).
Kémiai inertitás
Teflon/PTFE nem nem lép reakcióba a legtöbb vegyszerrel, savval vagy bázissal, even ha magas hőmérsékletnek vagy hosszú időn keresztül van kitéve. A teflon PCB-k kiváló választás erősen korrozív vagy kémiailag aktív helyzetekben, például laboratóriumokban, védelmi rendszerekben és ipari automatizálásban.
Tapadásmentesség és kenhetőség
A PTFE másik megkülönböztető jellemzője a tapadásmentes képességek, amelyek szinte semmilyen szilárd anyagot nem engednek a felületéhez tapadni. A teflon kiváló önkenő anyag mivel alacsony a súrlódási együtthatója és magas a kenőképessége.
Méretbeli stabilitás
A PTFE-ből készült PCB-k nem változtatják meg méreteiket, ha szélsőséges hőmérsékletnek vagy mechanikai igénybevételnek vannak kitéve.
Alacsony nedvességfelvétel
Más szubsztrátokkal ellentétben a teflon PCB-k nem szívja magába a nedvességet; ezért kiválóan alkalmasak kültéri, tengeri és űrhajózási alkalmazásokhoz.
Hátrányok
- Magas olvadékviszkozitása miatt a PTFE öntése és másodlagos feldolgozása összetettebb, ami alkalmatlanná teszi a tipikus műanyag-feldolgozási technikákat.
- A PTFE alacsony mechanikai szilárdság, teherbíró képesség, keménység és rugalmasság. Más anyagokkal is könnyen kombinálható, ami torzulást és repedést okoz, és a PTFE gyártása drága.
A PTFE PCB alkalmazásai
A teflon (PTFE) PCB-ket széles körben alkalmazzák, a legfontosabb alkalmazások közé tartoznak:
- Műholdas kommunikációs rendszerek
- Radar és űrhajózási elektronika
- Mikrohullámú antennák és teljesítményerősítők
- Nagy sebességű hálózati átviteli berendezések
- Autóipari ADAS rendszerek
A PTFE és más PCB szubsztrátumok összehasonlítása
Ingatlan | PTFE (Teflon) | FR4 | Poliimid | Rogers 4350B |
Dielektromos állandó | ~2.1 | ~4.5 | ~3.5 | ~3.48 |
Veszteség Tangens | ~0.0002 | ~0.02 | ~0.004 | ~0.0037 |
Hőellenállás | Kiváló | Mérsékelt | Jó | Nagyon jó |
Rugalmasság | Merev | Merev | Rendkívül rugalmas | Merev |
Költségek | Magas | Alacsony | Mérsékelt | Mérsékelt |
A PTFE és a Rogers tipikusan olyan anyagok, amelyeket a gyártás nagyfrekvenciás vagy nagysebességű áramköri lapok.
A Rogers olcsóbb és könnyebben gyártható tömegesen. mert a szabványos FR-4 folyamat. A teflon sokkal nehezebb és drágább, mint Rogers de kiváló teljesítményt ér el.
Így a tanácsokat referenciaként használhatja:
A teflon PCB gyártás során alkalmazott legfontosabb technikák
A nagy teljesítményű teflonnal (PTFE) történő nyomtatott áramköri lapok gyártása különleges feldolgozást és jó műszaki pontosságot igényel olyan tulajdonságai miatt, mint a merevség és a tapadásmentesség. RF és nagyfrekvenciás gyártók precíziós módszerek alkalmazása a teljes elektromos, mechanikai és hőtechnikai teljesítmény elérése érdekében.
Többrétegű PTFE Stack-upok
Többrétegű A PTFE-kötegek a csúcskategóriás RF-rendszerekhez szükségesek. Ezeket a kötegeket úgy tervezték, hogy a jelrétegek tartományában következetes dielektromos teljesítményt és ellenőrzött impedanciát biztosítsanak. Pontos nyomás- és hőmérséklet-szabályozásra van szükség hogy megakadályozza a laminált anyag delaminálódását vagy a méretek újbóli megváltozását.
Vezérelt impedancia útválasztás
A nagyfrekvenciás hálózatok esetében fontos, hogy a impedancia egyenletes. Impedancia-vezérlés A tervezőcsapatok elektromágneses szimulációs eszközök valamint precíziós nyomvonal-számítások a kívánt impedanciaszintek eléréséhez. Javított stack-up definíció, dielektromos távolság és réz nyomvonal geometria optimalizálva vannak a jelveszteség és a visszaverődés kiküszöbölésére.

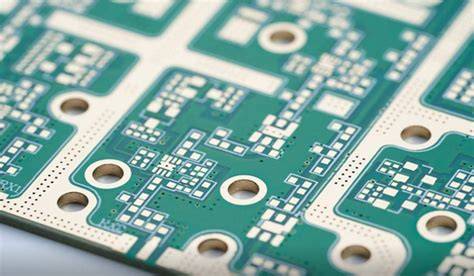

Lézerrel fúrt mikroviaszok és lemezelt átmenő furatok
Microvias lézerrel fúrják a PTFE-lemezekbe, különösen a kompakt, többrétegű kivitelek esetében. Ezek a mikroviaszok megbízható rétegközi kapcsolatokat biztosítanak, miközben maximalizálják a lapvastagságot. Ezenkívül a PTFE PCB lapoknál speciális galvanizálási technikák a ragasztó kötés biztosítására és biztosítja a vezetőképességet, mivel a PTFE nem kötődik természetes módon a rézhez vagy más anyagokhoz.
Pontos maratási tűrések és speciális felületkezelés
Pontosság maratás kulcsfontosságú a nagyfrekvenciás alkalmazásokban, ahol a sávszélesség vagy az elválasztás bármilyen változása hatással lehet a teljesítményre. Szoros tűréshatárokat kell betartani a laminálás során és a maratáshoz a vonalak impedanciájának és méretének szabályozására. A vonalak feszességét a gyártók szigorú korlátok között tartják. Válassza ki a megfelelő felületkezelésmint például ENIG, merülő ezüst, vagy OSP a frekvenciaigény és a környezeti ellenálló képesség szerint.
Átfogó tervezési és gyárthatósági támogatás
PTFE PCB lapok tervezésekor a PTFE-lapok kiválasztása anyagok és a gyártási folyamat korlátait is figyelembe kell venni a következőkkel együtt gyárthatósági tervezés (DFM). Ez biztosítja a terv rendelkezésre állását, minimalizálja a szükséges iterációk számát, lerövidíti a gyártási ciklusokat és javítja a termék megbízhatóságát.
Közös PTFE szubsztrátumok a nagyfrekvenciás PCB-k számára
A teflon (PTFE) nyomtatott áramköri lapok teljesítménye és megbízhatósága szorosan összefügg a gyártásuk alapanyagának minőségével és megfelelőségével. Rogers RT/duroid®, Taconic és Isola a PCB-kben használt gyakori laminátumok.
| Anyag | Dk @10GHz | Df @10GHz | Maximális frekvencia |
| Rogers 5880 | 2.20 ± 0.02 | 0.0009 | 110 GHz |
| Taconic RF-35 | 3.50 ± 0.05 | 0.0018 | 60 GHz |
| Isola I-Tera MT | 3.45 ± 0.10 | 0.0035 | 30 GHz |
Következtetés
A teflon (PTFE) nyomtatott áramköri lapok továbbra is a a legjobb megoldás ultranagyfrekvenciás alkalmazásokhoz amelyek megkövetelik alacsony jelveszteség, erős hőállóság és egyenletes teljesítmény kihívást jelentő körülmények között. Bár a PTFE drágább és több feldolgozást igényel, mint az FR4 vagy a Rogers rétegelt lemezek, mégis nélkülözhetetlen a létfontosságú iparágakban, beleértve a fejlett radarokat, a műholdas kommunikációt és a repülőgépipari rendszereket.
A címen. ELEPCB, mi a PTFE PCB határainak kitolására szakosodtunk:
✅ Hibrid Stack-upok: Költség/teljesítmény optimalizálása kevert PTFE-Rogers-FR4 rétegekkel.
✅ Repülőgépipari és autóipari megoldások: Precíziós lapok RF, ADAS és hőciklusok számára.
✅ 99,6% Átmenési arány: Szigorú beiktatási veszteség tesztelés biztosítja a GHz megbízhatóságát.
Készen áll a nagyfrekvenciás tervezés felemelésére?
Kapcsolatfelvétel az ELEPCB-vel a testreszabott PTFE PCB megoldásért!
GYIK
A1: A PTFE-nek alacsony a felületi energiája, ami kémiailag inert és tapadásmentes. A gyenge réztapadás a nem megfelelő felületkezelés miatt következik be, amely magában foglalja a nem teljes kémiai maratást, a nem megfelelő plazmatisztítást stb.
A2: Igen, mert a PTFE rendkívül ellenálló a nedvességgel, az UV-hatással és a magas hőmérséklettel szemben. Ezek a tulajdonságok ideálisak a kültéri környezethez.
A3: Igen! A hibrid konstrukciók a kritikus RF-rétegek PTFE-t és a Rogers/FR4-et kombinálják a költséghatékony digitális szakaszokhoz. Ez csökkenti a teljes költséget, miközben fenntartja a jelintegritást a nagyfrekvenciás zónákban - ideális az 5G infrastruktúrához vagy a fázistáblás antennákhoz.
