Gondolkodott már azon, hogy a gyártók hogyan vesznek több száz kis áramköri lapot, amelyek egy nagy panelen vannak elkülönítve, és hogyan választják szét őket különálló áramköri lapokra? Vagy feltette már a kérdést, hogy miért vannak olyan elektronikák, amelyek hibajegyekkel rendelkeznek, mielőtt egyáltalán eljutnának a vásárlójukhoz? Ennek általában a folyamathoz van köze. NYÁK-leválasztás.
A NYÁK-leválasztás kész elektronikai terméket eredményez, miután nagy mennyiségben együttesen gyártják le a munka-, idő- és anyagköltségek csökkentése érdekében. Miután a PCB összeszerelés befejeződött, az utolsó lépés az egyes áramköri lapok szétválasztása, miközben megakadályozza az áramköri elemek és a forrasztási kötések sérülését.
A NYÁK-leválasztás hatással van az általános minőségre, a megbízhatóságra, a gyártási sebességre és a gyártási költségekre, amelyek a következőkhöz kapcsolódnak PCB gyártás. Mivel az elektronikus termékek egyre kisebbek és törékenyebbek, a NYÁK-leválasztás folyamata egyre fontosabbá vált.

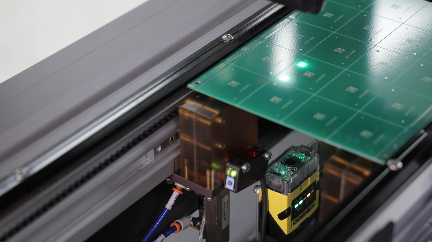

Mi az a PCB Depaneling?
A PCB-k (nyomtatott áramköri lapok) az elektronikai gyártás végén leválasztva a nagyobb gyártási paneltől. Több PCB-t szerelnek össze, hogy megkönnyítsék a kezelést, javítsák az összehangolást a forrasztás, és a tételes feldolgozás miatt olcsóbban állítanak elő termékeket.
A nagyon nagyméretű panelek hatékonyabban működnek automata összeszerelő gépekkel, mint az egyes kis méretű panelek. Miután az összes alkatrész felkerült a nyomtatott áramköri lapokra, az alkatrészeket az áramköri útvonal védelme érdekében depanelingre kell vinni, forrasztási kötések vagy a NYÁK-ra forrasztott elektronikus alkatrészek.
Miért fontos a PCB Depaneling?
A PCB Depaneling az egyik olyan kritikus, de gyakran figyelmen kívül hagyott lépés a Elektronikai gyártás. A PCB Depaneling fontosságának megértése lehetővé teszi a mérnökök és a gyártók számára, hogy a projekt kezdetétől fogva megalapozottabb döntéseket hozzanak a folyamatról.
Az alábbiakban a PCB-mentesítés néhány hatását említjük:
A termelés hatékonyságának javítása
A panelizált NYÁK használata lehetővé teszi, hogy több szerelvény is áthaladjon a SMT feldolgozás egyidejűleg a ciklusidő és a kezelés csökkentése érdekében. A szétválasztási művelet célja, hogy ezeket az összeszerelt lapokat egyetlen, használatra kész NYÁK-á alakítsa vissza a munkafolyamat megzavarása nélkül.
Az igazgatótanács integritásának fenntartása
A nem megfelelő leválasztás által okozott károk a következőket idézhetik elő mechanikai igénybevétel a NYÁK-ra, ami töréseket okozhat a forrasztási kötésekben és a nyomvonalakban (vezetőkben), és akár belső rétegek törését is okozhatja anyag szétválasztani. Fontos a NYÁK integritásának megőrzése a szerelvények szétválasztásakor, hogy a gyártósor elhagyása után minden egység a tervezett módon működjön.
Csökkentse a hozamot és a költségkihatást
Minden olyan deszka, amely megsérül a burkolatbontás során, a nyersanyagok, valamint a deszka előállítására fordított idő és munkaerő teljes elvesztését jelenti. Az optimális burkolatmentesítési eljárás kiválasztása jelentősen csökkentheti a keletkező selejt mennyiségét és kezelhetően tarthatja a gyártási költségeket, különösen a következő esetekben nagy volumenű fut.
Tartsa az alkatrész biztonságát
A nyomtatott áramköri lap széleihez közel elhelyezkedő alkatrészek, mint pl. Gömbrácsos elrendezések (BGA), többrétegű kerámia kondenzátorok (MLCC-k) és finom osztású IC-k, érzékenyek a gyártás során fellépő rezgésekre és mechanikai igénybevételre. A megfelelő lemeztelenítési módszer átgondolt és szándékos kiválasztása nemcsak azt biztosíthatja, hogy ezek az alkatrészek védve legyenek e művelet során, hanem a nem észlelhető mikrorepedések miatti helyszíni meghibásodás lehetőségét is kiküszöbölheti.
A végtermék minőségének biztosítása
A tiszta és jól meghatározott élek biztosítják a megfelelő illeszkedést a burkolatokba, csatlakozókba és házakba az egység összeszerelésekor. A nem megfelelő leválasztás által létrehozott rosszul definiált élek gyártási problémákat okoznak az összeszerelési folyamat során, és rontják a végtermék esztétikai és szerkezeti integritását.
Közös PCB Depaneling módszerek
A depaneling nem minden projekt esetében azonos folyamat; a táblák szétválasztásának számos módja van. A különböző leválasztási módszerek pontosságuk, idejük, a táblákra gyakorolt terhelésük, költségük és az adott táblatípusokra való alkalmasságuk tekintetében eltérőek lehetnek.
Kézi törés
A kézi törés a legegyszerűbb módszer a depanelezéshez. A kézi törés a táblák szétválasztása a kezelő által, aki a táblákat a pontozóvonalak vagy a perforáló fülek segítségével szétpattintja. Ez a módszer nem igényel semmilyen berendezést, és nem jár beállítási költségekkel.
A mechanikai igénybevétel és a kezelő képzettségi szintje miatt azonban nagyfokú a a közeli alkatrész károsodásának vagy a forrasztási kötések megrepedésének kockázata. ha helytelenül végzik. A kézi szünetek csak a prototípusok, a gyártás és egyéb kis volumenű, nem kritikus gyártás esetén használhatók.

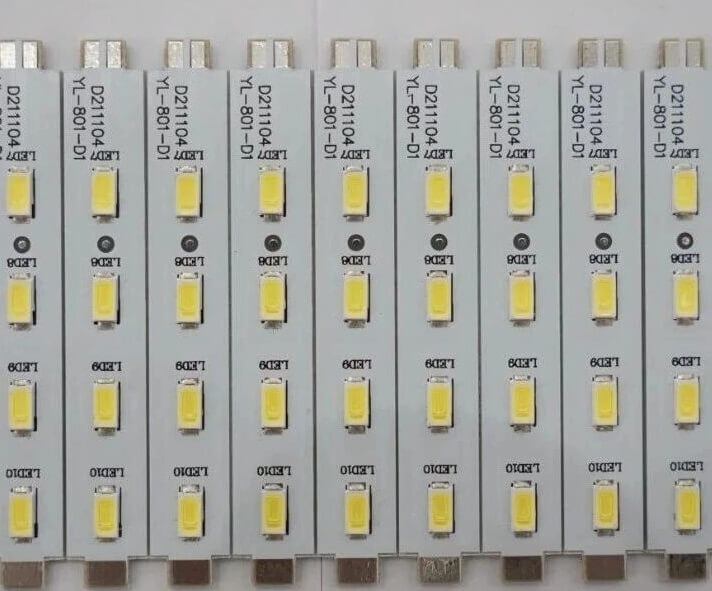

V-vágás/V-hornyos vágás
V-pontozás az a folyamat, amelynek során a panel gyártása során V alakú hornyokat alakítanak ki a panelen, részben mindkét oldalról. Az eredmény a panel két felülete közötti kis összekötő terület, az úgynevezett web, amely könnyen összetörhető vagy szétvágható akár pengével, akár kézzel. Ez a vágási módszer a legjobban használható egyenes vonalú vágásokhoz egy merev anyag, például az FR4 mentén.
A V-hornyolás hátránya, hogy nem tud íves vagy összetett alakzatokat készíteni, mivel csak egyenes vonalak vágására korlátozódik. A V-pontozás jó a sebesség, a költségek és az élminőség egyensúlya a következők előállítása során bármilyen stílusú karton nagy mennyiségben történő gyártása.

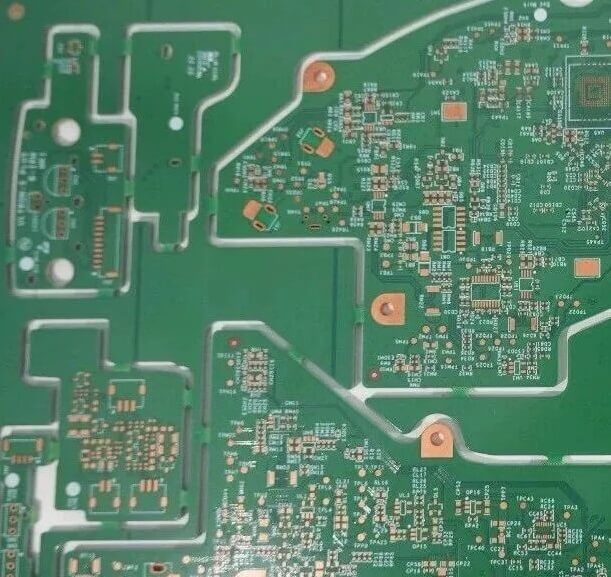

Tab Útválasztás
A füles routing a V-pontozáshoz hasonlóan működik, ugyanis több lapot is összeköt egy panelen belül, kis fülekkel. A füles csatlakozási módszer általában perforációkat vagy kis kivágásokat használ, amelyeket az összeszerelés után a lapról eltávolítanak a fülnek a paneltől való letörésével vagy levágásával.
A V-hornyolással ellentétben azonban a lapvágás lehetővé teszi néhány összetett és nem lineáris forma előállítását anélkül, hogy a lapot ugyanolyan mértékű igénybevételnek tenné ki, mintha kézzel széttörné a lapot.
CNC Útválasztás
A CNC-router egy forgó szerszámhegyet használ, amely programozott pályák segítségével vágja át az anyagot, hogy a lap szélén végigmarja és gondosan és pontosan szétválassza az egyes NYÁK-okat. A szerszám képes összetett formák és profilok marására, miközben elfogadható élminőséget ér el.
A router csak akkor működik, ha a nyomtatott áramköri lapot megfelelően alátámasztják és rögzítik a marás közben; a nyomtatott áramköri lap bármilyen mozgása a folyamat során az alkatrész tönkremenetelét vagy az élek egyenetlenségét okozhatja. A szerszám által az anyag vágása során keletkező por és szálak megfelelő kezelése és ellenőrzése a megfelelő vákuumos elszívási módszerekkel végezhető el.
Lyukasztás / stancolás
A lyukasztás egy olyan módszer, amelyet arra használnak, hogy egy egyedi szerszám és prés segítségével több egyedi darabot távolítsanak el egy panelből egyetlen mozdulattal. Gyors és nagymértékben megismételhető. Az egyedi szerszámot pontosan úgy kell gyártani, hogy illeszkedjen a nyomtatott áramköri lap alakjához; még a legkisebb eltérések is sérült peremet vagy feszültségrepedéseket eredményezhetnek.
Ezt az eljárást leginkább akkor érdemes alkalmazni, ha nagy mennyiségű lapot gyártunk, mivel a szerszámköltségek indokoltak. Az állandó szerszám kialakítása ezt az eljárást egyszerű, rögzített alakú NYÁK-okra korlátozza.
Körfűrész/zongora
A fűrészelésnél egy forgó penge vagy guillotine típusú vágógép a panel egyenes vágásainak gyors elkészítésére szolgál. A fűrészlap állapota nagyon fontos a vágás során, mivel a fűrészlap bármilyen tompasága vagy kopása növeli a panelre ható igénybevétel mértékét, valamint rossz minőségű éleket eredményez a vágott darabokon.
A fűrészelés szintén egy nagyon gazdaságos módszer az egyenes szélű deszkák vágására ha közepes-nagy mennyiségben gyártják; azonban csak lineáris vágásokat készít, általában mérsékelt igénybevételnek van kitéve minden egyes panel, és a vágott darabok élei durvábbak lesznek, mint az útvágás vagy a lézervágás esetében.

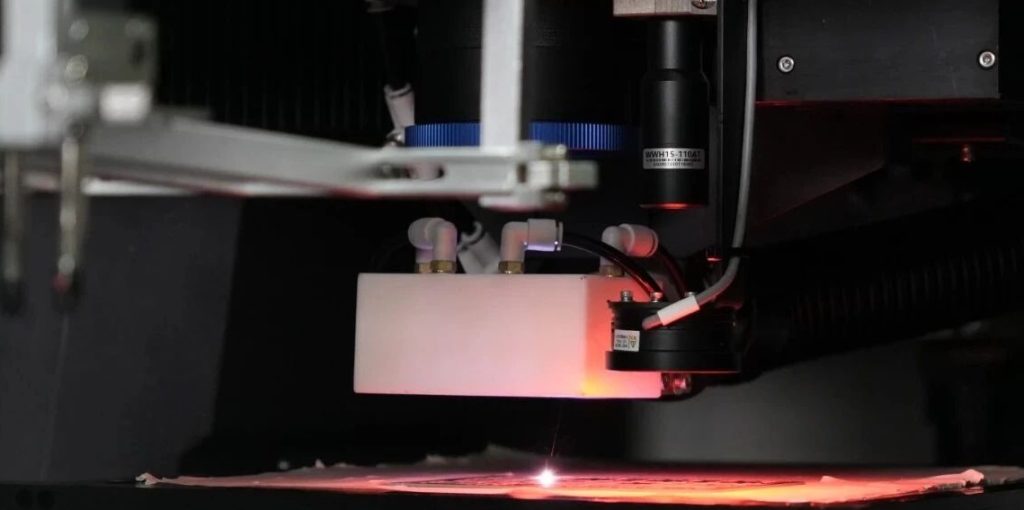

Lézer PCB Depaneling
A precíziós lézervágás egy UV- vagy CO₂-lézer által generált koncentrált sugárnyalábot használ a táblák szétválasztásához, mindenféle mechanikus érintkezés vagy feszültség nélkül. A nyomtatott áramköri lapok anyagainak túlnyomó többségét UV-lézerrel vágják a CO₂-lézer helyett, mivel ezek kisebb hőhatású zónát hoznak létre, ami kevesebb hőkárosodást eredményez magán a nyomtatott áramköri lapon és a hozzá rögzített alkatrészeken.
A lézervágás pontossága is a legjobb az összes depanelezési módszer közül, ami ideális a következőkhöz rugalmas PCB-k, merev-rugalmas PCB-k, HDI PCB-k, és olyan nyomtatott áramköri lapok, amelyek alkatrészei a nyomtatott áramkör széléhez közel helyezkednek el. A lézeres leválasztási módszer alkalmazásának két fő hátránya a lézeres leválasztó berendezés magas kezdeti tőkeköltsége és a megfelelő füstelvezető rendszerek szükségessége a leválasztási műveletek során.
A különböző módszerek összehasonlító táblázata
Ez a táblázat összehasonlítja a NYÁK-leválasztási módszereket a költségek, a pontosság, a NYÁK-feszültség, a rugalmasság és a megfelelő alkalmazások alapján, segítve a gyártókat a legmegfelelőbb leválasztási módszer kiválasztásában.
Depaneling módszer | Költségek | Precíziós | Mechanikai feszültség | Alak rugalmassága | Legjobb |
Kézi törés / kézi pattintás | Nagyon alacsony | Alacsony | Magas | Alacsony | Prototípusok és egyszerű táblák |
V-hornyolás / V-hornyos vágás | Alacsony | Közepes | Közepes-magas | Alacsony | Nagy volumenű, téglalap alakú PCB-k |
Tab Útvonalvezetés (elszakítható fülek) | Közepes | Közepes | Közepes | Magas | Összetett táblaformák |
CNC Útvágás / marás | Magas | Magas | Alacsony | Nagyon magas | Érzékeny és kiváló minőségű elektronika |
Lyukasztás / stancolás | Magas szerszámköltség | Magas | Közepes | Alacsony | Tömeggyártás rögzített formatervezéssel |
Fűrészelés | Közepes | Közepes | Közepes | Alacsony | Egyenes vonalú vágási alkalmazások |
Precíziós Lézervágás | Nagyon magas | Nagyon magas | Nagyon alacsony | Kiváló | Rugalmas, vékony és érzékeny PCB-k |
Hogyan válasszuk ki a legjobb PCB Depaneling módszert?
A leválasztási módszer kiválasztása ugyanolyan fontos, mint a gyártási folyamat kiválasztása. Ha meghatározunk néhány kulcsfontosságú kritériumot a depanelációs módszerek értékeléséhez, az segít csökkenteni a határozatlanságot.
A termelési volumen értékelése
A oldalon. prototípusok készítése, kisebb darabszámú futások esetén elegendő a kézi karcolás vagy a fülek marása.
Közepes és nagyobb mennyiségek esetén használja a gyorsabb és automatizáltabb módszerek egyikét, mint például a V-hornyolás, a CNC-vágás vagy a lyukasztás.
A lézervágás bármilyen mennyiség esetén jól működik, de általában erősebb költségigazolást jelent, ha a pontosság fontosabb, mint a sebesség.
Vegye figyelembe a minőségi és megbízhatósági követelményeket
Azonosítsa a alkalmazás a mechanikai igénybevételre és az élminőségre vonatkozó követelmények. A kiválasztott eljárásnak meg kell felelnie a termék felhasználási céljának.
A mérsékelt élminőség elfogadható a fogyasztói típusú elektronikai termékek esetében.
Ha egy eszközt használnak a orvosi, repülőgépipar, vagy autóterekben, a tiszta, mechanikai feszültség nélküli élek követelmény, amelyeknek vagy lézervágott vagy CNC-vágott élekkel kell rendelkezniük.
Költség- és áteresztőképességi korlátok
A módszer kiválasztásakor a költségvetés erősen befolyásolja a döntést. Fontos értékelni mind az előzetes szerszámköltségeket, mind a darabonkénti gyártási költségeket, mivel az alacsony kezdeti költség nem mindig garantálja a hosszú távú költséghatékonyságot.
Az olyan módszerek, mint a kézi és a V-score módszerek alacsonyabb beállítási költségekkel járnak, de valószínűleg nem lesznek Scale. Míg az olyan módszerek, mint a CNC-vágás és a lézervágás drágább felszerelési költségekkel járnak, végső soron magasabb minőséget biztosítanak és automatizálják a folyamatot.
Egyéb tényezők
Számos más tényezőt is figyelembe kell venni a döntés meghozatala előtt, például a lap típusát, például FR4, flex, kerámia, vagy alumínium, valamint a berendezések elérhetőségét és a közeli alkatrészek porral vagy törmelékkel szembeni érzékenységét.
Ezenkívül meg kell határozni a depanelálás feltételeit, hogy azt az SMT-vonallal együtt vagy offline végzik-e el. Bár ezek a tényezők jelentéktelennek tűnhetnek, jelentősen befolyásolhatják, hogy melyik leszerelési módszer lesz a leghatékonyabb.
Alkalmazások és ajánlott depaneling módszerek
A valós projektkövetelmények széles skálán mozognak; az alábbi táblázat a leggyakoribb NYÁK-alkalmazásokat a legmegfelelőbb leválasztási módszerrel és az egyes választások indoklásával vezeti össze.
| Forgatókönyv | Ajánlott módszer |
Nagy volumenű LED csíkok (egyenes élek, költségérzékeny) | V-Score Vágás |
Orvosi viselhető BGA a tábla széléhez közel | Precíziós lézervágás |
Szórakoztató elektronika szabálytalan táblaformával | Mechanikus router |
Prototípus/alacsony volumenű merev lapok | Kézi tabulátorszünet |
Autóipari szenzorlap (szűk tűrések, nagy mennyiség) | Punch + Die |
Rugalmas PCB (FPC) vagy merev-rugalmas szerelvény | Precíziós lézervágás |
Közepes volumenű távközlési tábla egyenes vágásokkal | V-Score vagy Fűrész |
HDI lap finom osztású alkatrészekkel | Precíziós lézervágás |
Vegyes alakú panel, közepes térfogat | Mechanikus router |
Tervezési megfontolások a PCB Depanelinghez
A hatékony nyomtatott áramköri lap tervezése hozzájárul a hatékony és biztonságos leválasztáshoz, csökkenti a mechanikai sérülések valószínűségét, növeli a vágási pontosságot, megőrzi az áramköri lap általános minőségét, és lehetővé teszi a zökkenőmentes gyártási folyamatokat.
Komponens Kiürítés
Az alkatrészeket nem szabad túl közel helyezni a leszerelési útvonalhoz. A mechanikai igénybevétel és/vagy a rezgés az alkatrészek mellett lévő forrasztási kötések károsodását eredményezheti, ezért a biztonság növelése, az esetleges repedések minimalizálása és az összeszerelt nyomtatott áramköri lap (PCB) megbízhatóságának javítása érdekében minimális távolságot kell tartani a PCB szélétől.

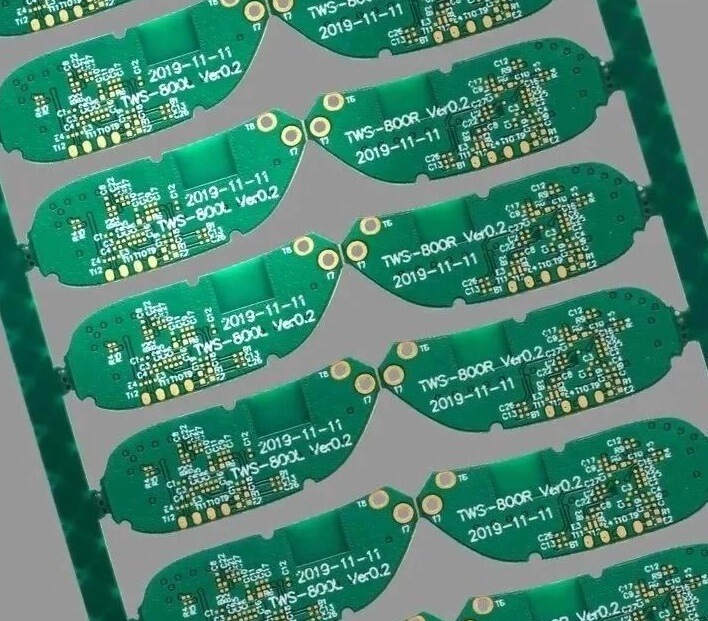

Egérharapás Design
Az egérharapások olyan kis lyukak, amelyeket a füles útvonal módszerrel routerelt nyomtatott áramköri lapok lapjaiba vágnak. A lyukak lehetővé teszik a lapkás NYÁK könnyű széttörését, amikor azt leválasztják a panelről, és kritikus fontosságúak az egyes elválasztók sikeres szétválasztásához.
Az egérharapónyílásokat helyesen kell méretezni és elhelyezni; a rosszul kialakított egérharapónyílások éles széleket eredményezhetnek a NYÁK szélén. Emellett túlzott erőre van szükség az egyes elválasztók szétválasztásához, és egyes esetekben a hiányos elválasztások sérült NYÁK-okat vagy a NYÁK-on lévő alkatrészeket eredményeznek.
Panel szilárdság és stabilitás
A NYÁK-panelnek megfelelő szilárdságot kell fenntartania az összeszerelési folyamat során, a forrasztás során és az összeszerelt NYÁK-panelek vevőhöz történő szállítása során. Ha a panel a leválasztáskor gyenge, akkor a leválasztás előtt meghajolhat vagy eltörhet. A megfelelően megtervezett tartók, beleértve a tartósíneket és a kereteket is, kritikus fontosságúak a hatékony összeszerelési módszer kialakításához, miközben megbízható támaszt nyújtanak az összeszerelőnek ahhoz, hogy megkönnyítsék az összeszerelt egyedi NYÁK-ok hatékony és biztonságos szétválasztását egymástól a leválasztáskor.
Elhelyezési és igazítási furatok
Annak érdekében, hogy a gépek pontosan pozicionálják és elhelyezzék a nyomtatott áramköri lapokat, a nyomtatott áramköri lapon igazító és elhelyező lyukakat használnak. Ezek a jellemzők segítenek a vágási pontosság növelésében, a gyártási folyamat során keletkező hibák számának minimalizálásában, és biztosítják, hogy a megfelelően összeszerelt alkatrészek jellemzően teljesen automatizált, nagy volumenű gyártási műveletekben történjenek.
Anyagválasztás
A nyomtatott áramköri lap gyártásához használt anyagok vágáskor vagy szétválasztáskor eltérő tulajdonságokkal rendelkeznek. Például az FR4, a rugalmas poliimid, az alumínium szerszám vagy a kerámia szubsztrátumokból készült lapok különböző módszereket igényelnek a leválasztási folyamathoz. A NYÁK gyártásához használt anyagnak megfelelő leválasztási módszer alkalmazása segít csökkenteni a repedéseket, a túlmelegedést, a durva éleket és a késztermékkel kapcsolatos gyártási hibákat.
Kihívások a PCB Depanelingben
A leválasztással kapcsolatban jellemzően számos gyakorlati kérdés merül fel, még akkor is, ha a leválasztáshoz megfelelő módszert választottunk. Ezek a kérdések hatással lehetnek a termék minőségére, a teljes hozamra és a hosszú távú megbízhatóságra.
Durva szélek és szálas szélek
Ha a marófejek elhasználódnak vagy a sebesség ingadozik, a maratott panel szélei durva, szálas megjelenésűek lesznek. Ez a kész burkolat nem megfelelő illeszkedését is okozhatja, és egészségügyi és biztonsági kockázatot jelenthet a kezelőkre nézve.
Porszennyezés
A CNC (számítógépes numerikus vezérlésű) marási folyamat során por halmozódik fel. Ha nem porszívózzák ki, a fémes vagy vezető por zavarja az elektromos áramkört, és szennyezi az összeszerelt nyomtatott áramköri lapokat (PCB) is.
Égett vagy elszenesedett szélek
A megégett vagy elszenesedett élek akkor keletkeznek, ha a lézer teljesítménye túl nagy vagy a router sebessége túl alacsony a leválasztási folyamat során, ami károsítja a nyomtatott áramköri lap anyagát, és elszenesedett maradványokat hagy a vágott éleknél.
Mikrorepedések az MLCC-kben (Kerámia kondenzátorok)
Az MLCC-kben a kézi pattintás vagy a v-hornyolás során keletkező hajlítófeszültségek miatt mikrorepedések keletkeznek, amelyek rejtett terepi meghibásodásokat eredményezhetnek.
Panel torzulás az útválasztás után
A panel belső feszültségei a panel fektetése során felszabadulnak. Ezért, ha a táblák nem megfelelően vannak merevítve a gyártás során, akkor a táblák warp, ami hatással lesz a gyártási folyamat további szakaszában történő összeszerelésükre.
Következetlen törésvonalak
Ha a V-horony mélységét nem megfelelően kezelik (azaz a V-horony mélysége túl sekély vagy túl mély), akkor a kézi törés során a táblák megfelelő széthúzása nehézkessé vagy lehetetlenné válik.
Következtetések
A nyomtatott áramköri lapok (PCB-k) leválasztása a gyártási folyamat kritikus része, és nagymértékben befolyásolhatja a termékek minőségét, megbízhatóságát és gyártási sebességét, valamint az előállításuk általános költségét. A leválasztási folyamathoz választott módszer nagy hatással lehet a NYÁK mechanikai integritására.
Nehezen tudja kiválasztani a megfelelő PCB panelezési módszert? Partnerség a professzionális PCB gyártó jelentősen csökkentheti a munkaterhelést, miközben javítja a kész táblák minőségét. Több éves tapasztalattal a NYÁK gyártás és összeszerelés terén, ELEPCB a panelezéssel tiszta, sima éleket tud biztosítani minden típusú áramköri laphoz, biztosítva a végtermék megbízható minőségét.
GYIK
A1: A mobiltelefonok és a hordozható eszközök esetében nagyon vékony és törékeny NYÁK-okat használnak, amelyek mechanikus módszerrel sérülhetnek. A lézer közvetlen érintkezés nélkül vágja a lapokat, csökkentve a mechanikai igénybevételt és megelőzve az érzékeny alkatrészek károsodását.
A2: Ha a nyomtatott áramköri lapot túl korán eltávolítják, a kis lapok nehezen kezelhetők lesznek az összeszerelés és a forrasztás során. Ha a nyomtatott áramköri lapot túl későn távolítják el, előfordulhat, hogy már átesett egy gyártási folyamaton, és már megtartotta a feszültséget vagy a csomagolást. Ha fürgén időzít, akkor stabil lapokat érhet el, amelyek a végső összeszereléskor lehetővé teszik a hatékony gyártást és a termékek nagyfokú megbízhatóságát.
A3: Miután a lapokat eltávolították, a gyártók számára nem célszerű újrapanelezni őket, mivel a PCB-k szétválasztása problémákat okozhat a eltávolított lapokkal kapcsolatban, például megnövekedett gyártási hulladékot, sérült lapokat és nehézségeket okozhat a gyártás vagy a tesztelés során a lapok kezelésében, miután az eltávolítás befejeződött. Ezért a gyártás folyamatában kritikus fontosságú a panelek eltávolításának megfelelő tervezése és ellenőrzése az elejétől a végéig.
A4:
Annak megállapítására, hogy vannak-e rejtett repedések vagy sérülések a depanelezés során, a gyártók különböző típusú vizsgálati eljárásokat alkalmazhatnak, mint például röntgenvizsgálat, festék- és előelemzés, valamint mikroszűrési eljárások, hogy a depanelezés befejezése után megtalálják a forrasztási kötésekkel és a NYÁK-elemekkel kapcsolatos, kívülről nem látható problémákat.
A5: A válasz igen, a korszerű szalageltávolító gépek teljesen automatizálhatók szállítószalagok, robotizált kezelőrendszerek és látásalapú igazítórendszerek használatával. Ezen túlmenően, az automatizált leválasztó gépek használata segít javítani a termelés sebességét, csökkenti a manuálisan végzett kezelést, javítja a vágás pontosságát, és jelentősen csökkenti a nagyméretű elektronikai gyártás során előforduló emberi hibák arányát.
