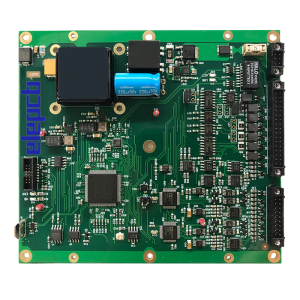

Gondolkodott már azon, hogyan készülnek az áramköri lapok? Ahogy minden háznak szüksége van egy alapra, úgy minden áramköri lapnak is szüksége van egy alapra, amit úgy hívunk, hogy egy PCB szubsztrátum. Minden, ami a NYÁK-ban támogatást igényel, mint például a nyomvonalak, a NYÁK szubsztrátumban van. Tehát, a PCB hordozó nélkül nincs PCB, és így nincsenek elektronikus eszközök és innovációk sem.
ELEPCB, egy kiváló minőségű és kivételes PCB Gyártó Kínábankülönböző típusú PCB szubsztrát anyagokat kínál, mint pl. Fr4 szabvány, halogénmentes, nagy teljesítményű, CEM-1, CEM-3, poliimid, PTFE, IMS, Rogersstb. Ebben a cikkben megnézzük a PCB szubsztrátot, annak típusát, felhasználási eseteit, az egyes típusok előnyeit és hátrányait, valamint a megfelelő PCB szubsztrát kiválasztásakor figyelembe veendő tényezőket az Ön igényei alapján.
Mi az a PCB hordozó anyagok?

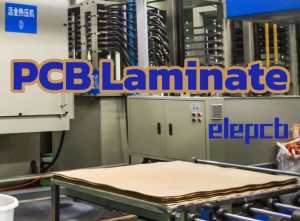

A PCB szubsztrát az alapanyag vagy a szigetelőréteg, amelyre a PCB-t tervezik és fejlesztik. Ezek dielektromos kompozit szerkezetek. Epoxigyantából áll, amelynek egy vagy két oldalán réz található.
A nyomtatott áramköri lapok anyagának kiválasztása alapvető fontosságú, mivel közvetlenül befolyásolja az áramköri lap hőtechnikai, mechanikai és elektromos tulajdonságait. Például, ha a lap jobb termikus tulajdonságait keresi, akkor válasszon egy kerámia alapú hordozó.
Hasonlóképpen, ha tartósságot és szilárdságot keres a PCB-ben, akkor merev PCB A szubsztrát ott van, hogy segítsen neked. Másrészt a rugalmas hordozóanyagok több tervezési lehetőséget biztosítanak a mérnökök számára.
A PCB hordozóanyagok legfontosabb tulajdonságai
A NYÁK működése és időtartama a szubsztrátumok és a NYÁK-anyagok kiválasztásától függ. A PCB anyagoknak nagy megbízhatóságot és szilárdságot kell biztosítaniuk az elektronikus áramkörök tartós teljesítménye érdekében. A PCB hordozóanyagok minőségét meghatározó főbb jellemzők a következők:
Dielektromos állandó
Megmutatja, hogy milyen jól képes elektromos energiát tárolni elektromos mezőben. Befolyásolja a jelátvitel sebességét a NYÁK-on. Minél kisebb a dielektromos állandó, annál nagyobb a jelátviteli sebesség az áramköri lapon. Nagyfrekvenciás alkalmazásoknál gyakran az alacsonyabb dielektromos állandó előnyben részesül.
Termikus tulajdonságok
Egy anyag képes hőt vezetni. Az anyagok termikus tulajdonságai befolyásolják az alkatrészek hőleadásának hatékonyságát. Ide tartozik az átmeneti hőmérséklet, a hővezető képesség és a hőtágulási együttható. A magasabb átmeneti hőmérséklet jobb hőstabilitást biztosít az eszközön.
Az alacsonyabb CTE-t előnyben részesítik a mechanikai feszültség csökkentése érdekében. Végül a magasabb hővezető képesség segít a hő hatékony elvezetésében.
Mechanikai tulajdonságok
Meghatározza a NYÁK anyagok szakítószilárdságát, merevségét és rugalmasságát. A szubsztrát mechanikai mértékét befolyásolja a NYÁK megbízhatósága és tartóssága. A nyomás alatti töréssel szembeni ellenállást a szakítószilárdság határozza meg. A NYÁK alakváltozással szembeni ellenállása határozza meg a NYÁK merevségét. Ugyanakkor a rugalmasság hasznos a hajlítható felhasználási eseteknél.
A PCB hordozóanyagok típusai
Az áramköri lapokban használt PCB alapanyagok különböző típusai léteznek. Mindegyiknek különböző tulajdonságai vannak. Nézzünk meg néhányat a gyakori PCB hordozóanyagok közül:
Lángálló 4
Ez az egyik legelterjedtebb és legsokoldalúbb PCB szubsztrát anyag. Kiváló elektromos szigetelési tulajdonságokkal rendelkezik. Az FR-4 anyag fő összetétele üveggel erősített epoxi laminátum. A következőkről ismert:
- Nagy dielektromos szilárdság
- Széles alkalmazási terület
- Nagyobb nedvességállóság
- Alacsonyabb költségek kiváló munkateljesítmény mellett
FR-4 PCB anyagok főként a fogyasztói elektronikában, a távközlésben és az ipari alkalmazásokban használják. A legtöbb szabványos NYÁK esetében ez az első választás. Stabilitása és költséghatékonysága miatt számos iparág első számú választása.
Előnyök
- Jobb mechanikai szilárdságot és elektromos tulajdonságokat kínál.
- Jobb dielektromos szilárdságot mutat.
Hátrányok
- Nem biztos, hogy ez a legjobb megoldás szélsőséges környezetben.
- A hőkezeléshez korlátozott hőelvezetést biztosít.
Égésgátló 2 (FR-2)
Ez a következő költséghatékony PCB szubsztrát anyag. Azonban kisebb teljesítményt mutat, mint az FR 4 anyagok. Modern termikus tulajdonságokkal rendelkezik, ami alkalmassá teszi alacsony és közepes frekvenciájú alkalmazásokhoz. Emellett egyszerű gyártási folyamatot tesz lehetővé.
Hátrányok
- Korlátozott teljesítményt nyújt, ezért nem alkalmas nagyfrekvenciás alkalmazásokhoz.
- Emellett korlátozott hőkapacitással rendelkezik.
Kompozit epoxi anyag (CEM-1)
CEM-1 és CEM-3 két közös PCB hordozó anyagok, tartoznak a kompozit hordozó anyagok, a fa cellulóz rost papír vagy pamut cellulóz rost papír, mint egy erősítő anyag, és kiegészítve üvegszálas szövet, mint egy felületi erősítő anyag, készült égésgátló epoxigyanta.CEM-1 egy egyoldalas üvegszálas lap, míg a CEM-3 egy kétoldalas fél-üveg farostlemez.
Ez egy másik választás a PCB hordozóanyagok között. Ez egy kompozit anyag, amely epoxigyantával impregnált üvegszövetet tartalmaz. Ezenkívül jobb elektromos tulajdonságokkal rendelkezik, mint az FR-2. Emellett a gyártási folyamat során könnyebben használható. A CEM-1-et széles körben használják az egyoldalas nyomtatott áramköri lapoknál, LED világítási rendszerek, autóipari alkalmazások stb.
Pro
- Jobb és jobb mechanikai szilárdságot biztosít az FR-2-vel összehasonlítva.
- A következők széles skálájára használják alkalmazások.
Hátrányok
- Korlátozott mechanikai tulajdonságai miatt egy- vagy kétoldalas NYÁK-okhoz alkalmas.
- Ez nem ideális megoldás nagyfrekvenciás kialakításokhoz.
Kompozit epoxi anyag (CEM-3)
A CEM-3 szubsztrát egy teljesítményszint, a CEM-1 és az FR-4 kompozit rézbevonatú laminátum közötti ár, amely epoxigyanta üvegszálas szövet alapú kötőanyagból készült kötőanyagból, mint szövet, epoxigyanta üvegszálas papír alapú kötőanyagból készült kötőanyagból, mint maganyag, egy vagy mindkét oldalon rézfóliával borított, majd forró préseléssel. A CEM-3 fejlesztése fényes jövő előtt áll, mivel megfelel az alacsony költségű, kiváló minőségű és nagy megbízhatóságú elektronikus berendezések követelményeinek. termékek.

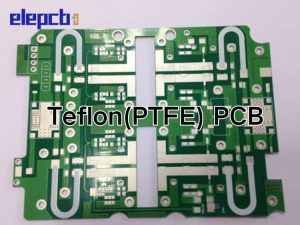

PTFE (teflon)
A teflon a nagy teljesítményű PCB szubsztrát anyagaként ismert. Jobb termikus és elektromos tulajdonságai miatt népszerű. Alacsonyabb disszipációs tényezője és dielektromos állandója miatt kiváló választás a nagyfrekvenciás alkalmazásokhoz. Emellett egyéb alkalmazásai közé tartoznak a radarrendszerek, repülőgépipar, katonai és csúcskategóriás áramkörök. Minimális jelveszteséget és megbízhatóságot biztosít.
Pro
- Ellenáll a különböző vegyi anyagokkal szemben.
- Megfelelő elektromos és termikus tulajdonságokat tart fenn.
- Könnyű és jobb mechanikai szilárdságot biztosít.
Hátrányok
- Drágább, mint más PCB szubsztrát anyagok.
- A gyártási folyamat egy kicsit kihívást jelentő és összetett.
10 tényező a kiválasztáshoz
a megfelelő PCB szubsztrát anyagok
Fontos, hogy az Ön igényei alapján válassza ki a megfelelő PCB hordozóanyagokat. Vegyünk figyelembe néhány jelentős tényezőt a megfelelő PCB hordozóanyagok kiválasztásakor.
- Határozza meg a projekt egyedi követelményeit.
- A hatékony hőelvezetés érdekében válasszon jó hővezető képességű anyagokat.
- Határozza meg a fizikai terhelés elviseléséhez szükséges szilárdságot.
- A gyorsabb jelátvitel érdekében keressen alacsonyabb dielektromos állandóval rendelkező anyagot.
- Döntse el, hogy projektjéhez rugalmas vagy merev aljzatra van-e szükség.
- Vegye figyelembe a költségvetést, és válasszon egy ahhoz igazodó hordozót.
- Ismerje meg az olyan gyakori anyagok tulajdonságait, mint az FR-4, FR-2 és CEM-1.
- Győződjön meg arról, hogy az aljzat anyaga kompatibilis a többi alkatrésszel.
- Maradjon naprakész a NYÁK hordozókkal kapcsolatos új trendekkel és innovációkkal kapcsolatban.
- Konzultáljon szakértőkkel vagy gyártókkal a projekt sajátosságai alapján.
A PCB és a hordozó közötti különbség
| Jellemző | Nyomtatott áramköri lap (PCB) | Alátét |
| Meghatározás | Elektronikus alkatrészek és áramkörök számára vezető útvonallal és nyomvonalakkal ellátott lap. | Az alapanyag vagy szigetelőréteg, amelyből a nyomtatott áramköri lapok készülnek. |
| Funkció | Mechanikai és elektromos tulajdonságokat biztosít az elektronikus alkatrészekhez. | A nyomtatott áramköri lap alapjául szolgál, és befolyásolja annak elektromos, termikus és mechanikai tulajdonságait. |
| Összetétel | A hordozóanyag és a vezető nyomvonalak (általában réz) rétegeiből áll, amelyek az áramköröket alkotják. | Az alkalmazási követelményektől függően különböző anyagokból, például FR-4, poliimidből, kerámiából stb. készülhet. |
Trendek és innovációk a PCB szubsztrátumok terén
Alacsony Dk/Df: Az alacsonyabb dielektromos állandóval és disszipációval rendelkező anyagok nem új téma, de a figyelem középpontjába kerültek a PCB ipar. Az alacsonyabb Dk és Df tökéletes választás a nagyfrekvenciás alkalmazásokhoz, ami minimális jelveszteséget eredményez.
3D nyomtatott hordozó: A 3D-nyomtatott hordozók térhódítása napjainkban új téma a nyomtatott áramköri iparban. Az elektronikai piacon az egyedi formák és formatervek egyre nagyobb igényt jelentenek, ami megkönnyíti és felgyorsítja a munkát.
Nanokomponensek: A nanokompozit szubsztrát a jelenben az élen jár, és a jövőben meg fogja változtatni a világot. A nanoszubsztrát anyagok a kisebb és robusztusabb elektronikát lehetővé tevő, javított mechanikai és termikus tulajdonságaik miatt fellendülőben vannak.
Következtetés
A PCB szubsztrát az áramköri lap alapja. A különböző típusú PCB szubsztrátumok különböző tulajdonságokkal rendelkeznek. Az Ön egyedi igényei alapján használható. Ha kíváncsi, hogy melyik PCB szubsztrát alkalmas, és nem tudja kitalálni, hogy melyik az Ön alkalmazásához, akkor forduljon a következőkhöz ELEPCB az összes NYÁK-megoldáshoz. Mi egy megbízható PCB gyártás vállalat mérnökökből, tervezőkből és más szakértőktől álló csapattal.
GYIK
A1: A PCB szubsztrátumok különböző dielektromos kompozitokból állnak. Az egyik alapanyag epoxigyantát tartalmaz egy vagy mindkét rétegben rézréteggel. A PCB szubsztrát anyagának kiválasztása közvetlenül befolyásolja az áramköri lap mechanikai, termikus és elektromos tulajdonságait.
A2: A nyomtatott áramköri lapok számára a legjobb szubsztrát kiválasztása az adott alkalmazási követelményektől függ. Az FR-4-et költséghatékonysága és sokoldalúsága miatt használják. A speciális alkalmazások, mint például az RTFE azonban a legjobb választás lehet, mivel nagy teljesítményű, különösen nagyfrekvenciás és igényes környezetben.
