A nyomtatott áramköri lap (PCB) a modern elektronikus eszközök központi eleme, amely nem vezető szubsztrátumra laminált rézlemezekből maratott vezető utak és nyomvonalak segítségével az elektronikus alkatrészek rögzítésére és összekapcsolására szolgáló platformot képez. A nyomtatott áramkör létfontosságú szerepet játszik az elektronikai termékekben, és mindennapi életünk nélkülözhetetlen részévé vált.
A NYÁK többféleképpen is osztályozható különböző kategorizálási módszerek, például a szerkezet, az építési mód és az anyagjellemzők alapján. ELEPCBmint innovatív NYÁK-gyártó, különböző NYÁK-típusokat kínál, és arra törekszik, hogy személyre szabott NYÁK-megoldásokat kínáljon mindenféle műszaki és ipari igény kielégítésére.
Bevezetés a PCB típusokba
A PCB egy széles fogalom, amely számos változatot foglal magában, amelyek különféle alkalmazás forgatókönyvek. A NYÁK-típusok különböző szabványok alapján osztályozhatók a vita és a kiválasztás megkönnyítése érdekében. A leggyakoribb osztályozási módszerek közé tartoznak a szerkezetalapú, a konstrukcióalapú és a jellemző alapú kategorizálások.
Strukturált alapú PCB
A strukturált alapú osztályozás a rétegelt szerkezetükben található rézrétegek száma alapján elkülönített PCB-típusokra utal.
Egyoldalas PCB
Az egyoldalas NYÁK a legegyszerűbb és legalapvetőbb NYÁK-típus. Egyetlen réteg hordozóanyagból állnak, amely jellemzően üvegszál-erősítésű epoxiból készül. Vezető nyomvonalak és alkatrészek csak a lap egyik oldalára vannak felszerelve. A másik oldal jellemzően védőburkolattal van ellátva. forrasztási maszk réteg. Ezeket a NYÁK-okat általában olyan egyszerű alkalmazásokban használják, ahol az áramkörök egyszerűek és fontos a költséghatékonyság. Például egy egyoldalas nyomtatott áramköri lapot használhatnak egy egyszerű számológépben, egy garázskapu nyitóban, vagy egy egyszerű LED világítási áramkör.
Kétoldalas PCB
A kétoldalas nyomtatott áramköri lapok vezető nyomvonalait és alkatrészeit a lap mindkét oldalára szerelik, és a csatlakoztatásukhoz galvanizált átmenő furatokat vagy vias. A via egy vezető lyuk, amely elektromos kapcsolatokat tesz lehetővé a NYÁK különböző rétegei között. Ezeket a kis nyílásokat stratégiailag úgy helyezik el a NYÁK-on, hogy megkönnyítsék az elektromos jelek áramlását, és utat biztosítsanak az alkatrészek és nyomvonalak függőleges összekapcsolásához.
A kétoldalas nyomtatott áramkörök több útválasztási lehetőséget biztosítanak, és nagyobb alkatrészsűrűségű, mérsékelten összetett áramkörök elhelyezésére alkalmasak. Széles körben használják őket különböző iparágakban és alkalmazások. Például olyan autóipari rendszerekben találhatók, mint a motorvezérlő egységek (ECU-k), audiorendszerek vagy műszerfalvezérlők. Gyakran használják őket a következőkben is fogyasztói elektronika mint például televíziók, nyomtatók és hangerősítők.
Többrétegű PCB
Többrétegű PCBs három vagy több vezető rétegből áll, amelyeket szigetelő dielektromos rétegek választanak el egymástól, és amelyek átvezetőkkel vannak összekötve. Jobb jelintegritást, csökkentett elektromágneses interferenciát és nagyobb tervezési rugalmasságot kínálnak. A többrétegű NYÁK-okat széles körben használják a fejlett elektronikus eszközökben és a nagy sűrűségű alkalmazásokban. Például gyakran megtalálhatók okostelefonokban, táblagépekben és laptopokban, mivel kompakt méretük miatt számos alkatrész, nagy sebességű adatátvitel és áramelosztás szükséges. A távközlési berendezésekben is használják őket, repülőgépipari rendszerek, és orvostechnikai eszközök.
Az alábbiakban egy táblázatban az egyoldalas, a kétoldalas és a többrétegű nyomtatott áramköri lapokat mutatjuk be, összehasonlítva azok legfontosabb jellemzőit:
Egyoldalas PCB | Kétoldalas PCB | Többrétegű PCB | |
Leírás | A szubsztrát egyik oldalán vezető nyomvonalakkal ellátott nyomtatott áramköri lapok | PCB vezető nyomvonalakkal a hordozó mindkét oldalán | Többrétegű, szigetelőrétegekkel elválasztott vezető nyomvonalakkal ellátott NYÁK |
Réteg(ek) | Egyrétegű | Két réteg (felső és alsó) | Három vagy több réteg |
Vezető nyomok | Az egyik oldalon | Mindkét oldalon | Mindkét oldalon és a rétegeken belül |
Komponensek felszerelése | Csak az egyik oldalra szerelt alkatrészek | Mindkét oldalra szerelt alkatrészek | Mindkét oldalon és a rétegek belsejében elhelyezett alkatrészek |
Via | Nincsenek átvezetések | Átmenő furat átvezetések és/vagy vakok vias | Átmenő furatok, vak/elásott furatok, és így tovább |
Komplexitás | Egyszerű minták | Mérsékelt összetettség | Nagyfokú komplexitás és sűrűség |
Költségek | Alacsonyabb költség | Mérsékelt költség | Magasabb költség |
Alkalmazások | Alapvető elektronikus áramkörök | Szélesebb körű alkalmazások | Fejlett elektronika, nagy sűrűségű PCB-k |
Példa felhasználásra | LED világító táblák, játékok | Ipari vezérlőkártyák, autóipari elektronika, fogyasztói elektronika | Okostelefonok, számítógépek, orvosi készülékek, űrtechnikai rendszerek és más eszközök. |
Építésalapú PCB
Az építési alapú PCB-ket a felhasznált építőanyagok alapján osztályozzák. PCB gyártás.
Merev PCB
Ezek a legelterjedtebb NYÁK-típusok, amelyek szilárd, rugalmatlan szerkezettel rendelkeznek. Ahogy a név is sugallja, merev táblák nem hajlékony nyomtatott áramköri lapok, amelyeket merev üvegszálas-epoxi rétegelt szubsztrátból építettek, leggyakrabban az alábbi néven ismertek FR-4. Mivel a alacsony költség, széleskörű elérhetősége és egyszerű összeszerelhetősége - merev PCB-k széles körben használják olyan alkalmazásokban, ahol a merevség és a tartósság döntő fontosságú, például a szórakoztató elektronikában, autóipari rendszerek és ipari berendezések.
Az FR-4 szövött üvegszálas szövetből és epoxigyanta kötőanyagból áll, amely merev és tartós lemezzé szilárdul. Ez a hordozóanyag kiváló mechanikai szilárdságot és stabilitást biztosít a NYÁK számára a felületre szerelhető alkatrészek összeszereléséhez. Emellett lángálló és jó elektromos szigetelési tulajdonságokkal rendelkezik.
A merev PCB-k a tervezők számára szűk tűréshatárokat biztosítanak a következőkhöz alkatrész elhelyezés és nyomvonalvezetés a merev és nem hajlékony hordozó miatt. Több vezető rézréteg is hozzáadható az áramkörök összetettségének és az útválasztási sűrűségnek a növelése érdekében. Összességében a merev FR-4 lapok továbbra is a legsokoldalúbb és leggazdaságosabb választás a rugalmasságot nem igénylő alkalmazásokhoz.

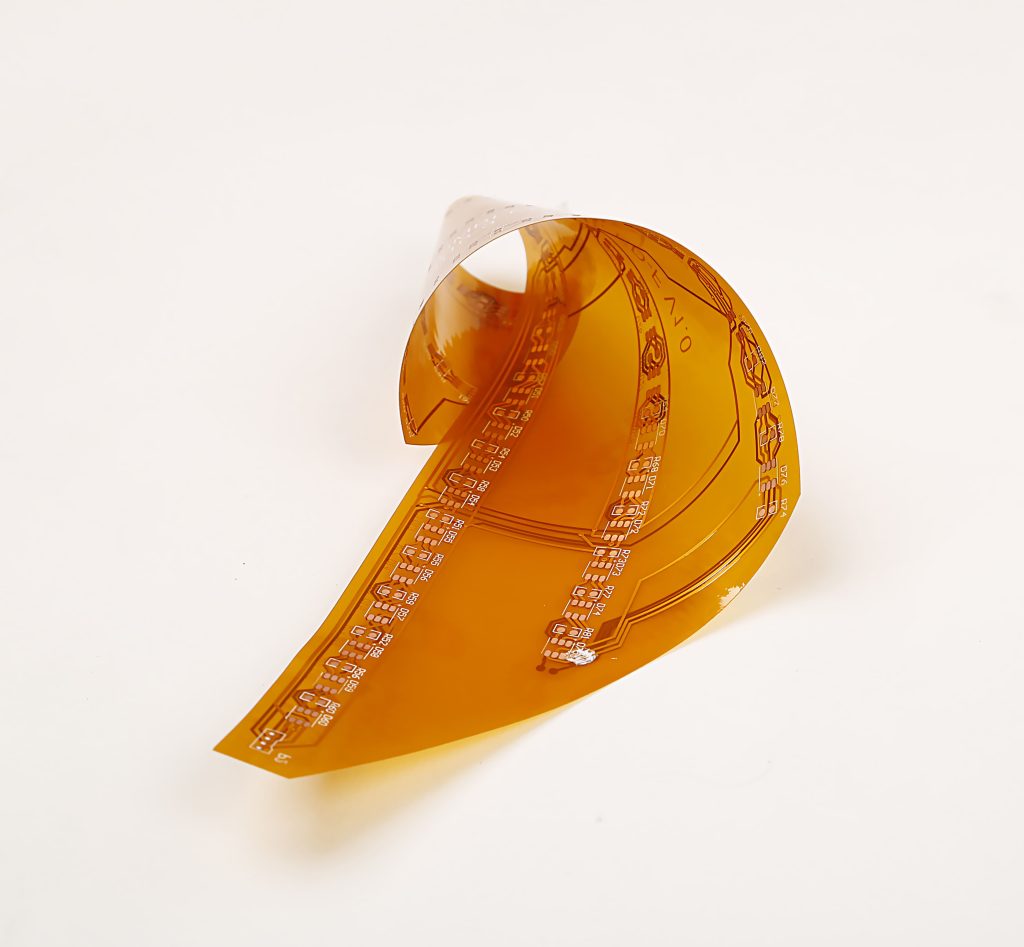

Rugalmas PCB
Míg a merev nyomtatott áramköri lapok ideálisak a sík, rugalmatlan hordozón nagy útválasztási sűrűséget igénylő alkalmazásokhoz, egyes terméktervek esetében nagy hasznát vennék egy olyan áramköri lapnak, amely képes hajlítani és alkalmazkodni a nem síkbeli formákhoz. Itt jönnek a képbe a rugalmas NYÁK-ok.
Rugalmas áramköri lapok nem merev FR-4, hanem rugalmas polimer szubsztrátummal készülnek. A legelterjedtebb rugalmas hordozóanyag a poliimid fólia, amely biztosítja a hajlítás, hajtogatás és csavarás kritikus tulajdonságait sérülés nélkül.
A rugalmas NYÁK néhány kulcsfontosságú képessége:
- Megfelelőség: Képes olyan bonyolult 3D geometriák, mint a csövek, gömbök, egyenetlen felületek körbejárására, amelyeket a merev táblák nem tudnak elérni.
- Kompakt méret: Szorosan összecsukható, hogy csökkentse a fizikai lábnyomot olyan eszközökben, mint a viselhető eszközök és az orvosi implantátumok.
- Beépített csatlakozók: A rugalmas szakaszok kiküszöbölik a terjedelmes dugaszolható csatlakozók szükségességét, mivel rugalmas összekötő szakaszként működnek két merev lap között.
- Tartósság: A poliimid szubsztrátumok jobban ellenállnak a nedvességnek, a vegyi anyagoknak és a hőmérséklet-ingadozásoknak, mint a tipikus FR-4.
A hajlékony nyomtatott áramkörök ideálisak olyan alkalmazásokhoz, amelyekhez tömörségre, könnyű kialakításra vagy rezgés- és mozgásállóságra van szükség. Az olyan területek, ahol a rugalmas áramkörök kiemelkednek, az orvosi eszközök, a viselhető eszközök, a fogyasztói elektronika, az autóipar, a repülőgépipar és a katonai alkalmazások. Néhány példa: rugalmas kijelzők, érzékelőfoltok, kábelkötegek, konformális antennatáblák és még sok más.

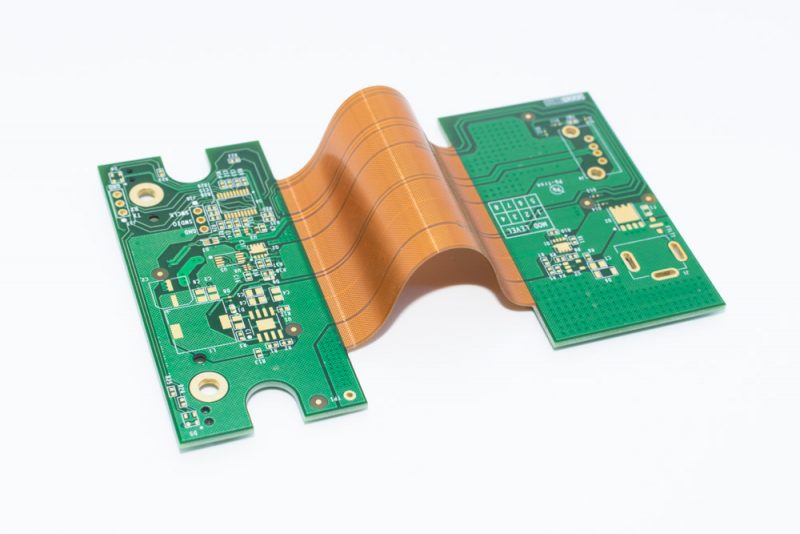

Rigid-Flex PCB
Vannak olyan konstrukciók, amelyek a merev szelvények útválasztási sűrűségének előnyeit, valamint a rugalmas szelvények által elért rugalmasságot és kompakt méretet igénylik. Ez az a pont, ahol a merev-flex PCB-k hibrid megoldásként lépnek a képbe.
Merev-flex táblák különálló merev és rugalmas szakaszok beépítése ugyanarra a többrétegű áramköri lap szubsztrátumra. A merev részek sűrű felületre szerelhető alkatrészek elhelyezését és a szabványos merev lapokhoz hasonló útvonalvezetést biztosítanak. Eközben a rugalmas poliimid szakaszok lehetővé teszik a szoros hajlításokat és hajtásokat a különböző merev területek megfelelő összekapcsolására.
Ez lehetővé teszi a lap összetett formákba való hajtogatást, miközben az alkatrészek és a kritikus nyomvonalak merev fesztávokon maradnak, ami a teljesen rugalmas lapokhoz képest nagyobb megbízhatóságot biztosít. A merev-rugalmas technológia kiküszöböli a több lapkából álló kialakításokban megtalálható terjedelmes dugaszolható csatlakozók szükségességét is.
A merev-rugalmas lapok néhány gyakori alkalmazási területe az orvosi eszközök, a viselhető eszközök, a virtuális/növelt valóság fejhallgatók, a kijelzők és még sok más. A merev és hajlékony technológiák előnyeinek kombinálásával a tervezők maximális rugalmasságot kapnak az áramkörök kreatív elrendezéséhez a méret-, alak- és csatlakoztatási korlátok között.
Jellemzőkön alapuló PCB
A jellemző-alapú NYÁK-okat speciális jellemzők alapján osztályozzák, amelyek speciális alkalmazásokat szolgálnak ki.
Fém-mag PCB
A nagy teljesítményű elektronika előállításával járó alkalmazások esetében a modern rendszerek feszegetik a határokat, ami gyakran intenzív hőtermeléssel jár. Ha nem vezetik el megfelelően a felesleges hőt, az ronthatja az alkatrészek megbízhatóságát, vagy akár katasztrofális meghibásodást is okozhat. Ez az a terület, ahol a fémmagos nyomtatott áramköri lapok egyértelmű előnyöket nyújtanak.
Fémmagos PCB-k, más néven MCPCBs. A fém magos táblák egy vezető fémréteggel rendelkeznek, amely általában a következő anyagból készül alumínium vagy réz, szendvicsként a PCB laminátumon belül. Egy ilyen fém középpont közvetlen hőelvezető utat biztosít a hőtermelő alkatrészekből a lap éleihez vagy felületeihez. Ez lehetővé teszi, hogy a fémréteg hatékonyan elnyelje és nagy területen terjessze a hőt a levegő- vagy folyadékhűtéshez.
A hagyományos FR-4 vagy kerámia lapokhoz képest a fémmagos NYÁK-ok sokkal nagyobb, 5-50-szeres hővezető képességgel rendelkeznek. Ezek lehetővé teszik a teljesítményelektronika, a processzorok és más hősűrűségű alkatrészek csomagolását olyan alkalmazásokban, mint az ipari motorhajtások, a csúcskategóriás szerverek, a LED-es világítás, az elektromos járművek és a megújuló energiarendszerek.
A hőátvezetések közvetlenül a belső fémsíkhoz csatlakoztatják az alkatrészeket a maximális hőátadás érdekében. Egyes lapok elszigetelt hőelvezető utakat is kialakítanak, hogy a hőt az érzékeny analóg/RF részektől távolabb vezessék. Összességében a fémmag-technológia kulcsfontosságú a mai legfejlettebb rendszerekben feldolgozott kilowattos teljesítmény elvezetéséhez.

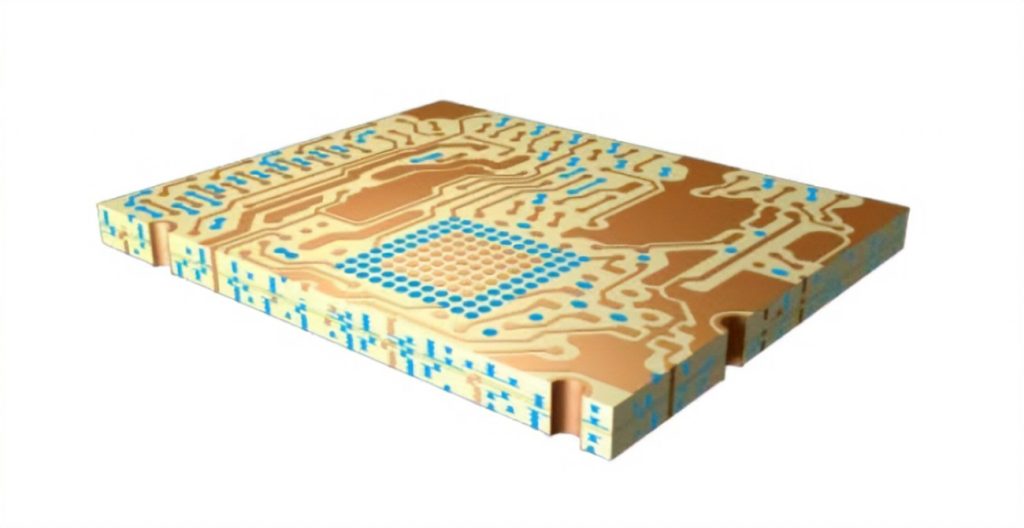

Kerámia PCB
Míg az FR-4 és a poliimid alapú áramköri lapok a legtöbb fogyasztói és ipari elektronikai termék igényeit kielégítik, egyes alkalmazások olyan anyagokat igényelnek, amelyek szélsőségesebb működési körülményeknek is ellenállnak. Ez az a terület, ahol kerámia PCB-k előnyt jelentenek.
A kerámia áramköri lapok olyan szervetlen, nem éghető kerámia anyagot használnak, mint a timföld (Al2O3) vagy alumínium-nitrid mint hordozó. Ezek olyan tulajdonságokkal rendelkeznek, mint a 250 °C-ig tartó ultra-nagy hőállóság, nagy mechanikai szilárdság, gyulladásmentesség, valamint a nedvességgel, gázokkal és vegyi anyagokkal szembeni ellenállás.
A kerámia PCB-k jól alkalmazhatók az igényes autóipari, ipari, repüléstechnikai és fúrt energia alkalmazásokban. Robusztusságuk lehetővé teszi a magas hőmérsékletű, durva vegyi és robbanásveszélyes környezetben való működést, ahol a hagyományos lapok nem képesek megbízhatóan teljesíteni.
Ilyenek például a motorvezérlő modulok, repüléstechnikai számítógépek, olaj- és gázérzékelők, hegesztőberendezések, kemencék és ipari kemencék. A kerámia tartós felépítése alkalmassá teszi a szigorú biztonsági és hosszú élettartamú katonai és űrtechnikai alkalmazásokhoz is.
Míg a kerámia NYÁK egyértelmű teljesítménybeli előnyöket kínálnak a műanyag lapokkal szemben a zord körülmények között, magasabb anyag- és megmunkálási költségeik korlátozzák az általános fogyasztói felhasználási eseteket. A kerámia azonban továbbra is felbecsülhetetlen értéket képvisel, ha szélsőséges környezeti vagy működési körülményekről van szó.
Multi-Chip modulok (MCM)
Az MCM-ek olyan nyomtatott áramköri lapok, amelyek több félvezető chipet integrálnak egyetlen csomagban. Olyan előnyöket kínálnak, mint a kisebb méret, a nagyobb teljesítmény és a jobb hőkezelés. Az MCM-ek előnyösek a gyorsabb adatátvitel, az energiahatékonyság, a tömörség és a hatékony hőkezelés szempontjából. A professzionális MCM PCB-tervezés biztosítja a megbízható kommunikációt, a megfelelő teljesítményelosztást, a hőkezelést és a gyárthatóságot. Az MCM-eket a nagy teljesítményű számítástechnikában, a távközlésben és más fejlett elektronikus rendszerekben használják.
Nagyfrekvenciás PCB
A nagyfrekvenciás NYÁK-okat kifejezetten olyan alkalmazásokhoz tervezték, amelyek RF (rádiófrekvenciás) és mikrohullámú jeleket tartalmaznak. Szabályozott impedanciával, alacsony jelveszteséggel és minimális elektromágneses interferenciával rendelkeznek. Ezeket a NYÁK-okat a jelveszteség minimalizálására és a jelintegritás fenntartására optimalizálták magas frekvenciákon. Alacsony dielektromos állandóval és veszteséggel rendelkező speciális anyagokat használnak, biztosítva a nagyfrekvenciás jelek hatékony átvitelét. A nagyfrekvenciás NYÁK-okat általában vezeték nélküli kommunikációs rendszerekben, radarrendszerekben és műholdas kommunikációs berendezésekben használják.
Nagy teljesítményű PCB-k
A nagy teljesítményű nyomtatott áramköri lapokat úgy tervezték, hogy a teljesítmény és a biztonság veszélyeztetése nélkül képesek legyenek kezelni a nagy áram- és teljesítményszinteket. Vastagabb réz nyomvonalakkal, speciális hőkezelési technikákkal és robusztus felépítéssel rendelkeznek. A nagy teljesítményű NYÁK-okat teljesítményelektronikában, motorhajtásokban és energiával kapcsolatos alkalmazásokban használják.
HDI PCB
Nagy sűrűségű összeköttetés (HDI) A nyomtatott áramköri lapokat úgy tervezték, hogy nagy sűrűségű alkatrészek és összeköttetések elhelyezésére alkalmasak legyenek kompakt formában. Mikrovias, vak vias és süllyesztett átvezetők, ami nagyobb rétegszámot és kisebb nyomvonalszélességet és -közöket tesz lehetővé. A HDI nyomtatott áramköri lapok elterjedtek az okostelefonokban, táblagépekben és más miniatürizált elektronikus eszközökben, ahol a hely optimalizálása kulcsfontosságú.
IMS PCB
IMS (Insulated Metal Substrate) NYÁK-ok fémmaggal, jellemzően alumíniummal rendelkeznek, amely kiváló hőkezelési képességeket biztosít. A fémmag segít elvezetni a teljesítményelektronikai alkatrészek által termelt hőt, biztosítva azok optimális működését. Az IMS PCB-ket széles körben használják olyan alkalmazásokban, mint a LED-es világítás, az autóipari rendszerek és a teljesítmény-átalakító berendezések.
Egyedi szubsztrát PCB-k
Az FR-4 és a poliimid mellett speciális hordozóanyagok is rendelkezésre állnak a nyomtatott áramköri lapok gyártásához. Az olyan vállalatok, mint Rogers, Taconic, és Arlon a nagyfrekvenciás, rádiófrekvenciás és mikrohullámú alkalmazásokra szabott, különleges tulajdonságokkal rendelkező anyagokat kínálnak. Ezek az anyagok alacsony dielektromos veszteséget, pontos impedancia-szabályozást és kiváló jelintegritást biztosítanak. Általában vezeték nélküli kommunikációs rendszerekben, radarrendszerekben és műholdas kommunikációs berendezésekben használják őket.
Az ELE PCB-nél büszkék vagyunk arra, hogy rendkívüli szolgáltatás, biztosítva a zökkenőmentes élményt az elejétől a végéig. Elkötelezett csapatunk elkötelezett amellett, hogy minden alkalommal időben teljesítsen, így Ön magabiztosan tarthatja be a projekt határidejét. Tapasztalja meg a jó minőséget, a gyors szállítást és a versenyképes árakat az ELE PCB-vel - a végső megoldás az Ön számára. elektronikai gyártás szükségletek.
Következtetés
A NYÁK a mérnöki leleményességet példázza azáltal, hogy lehetővé teszi az áramkörök példátlanul összetett miniatürizálását, miközben univerzális összekapcsolási platformot hoz létre. A tervezési prioritásoknak megfelelően optimalizált lapkakonfigurációk és szubsztrátumok kiválasztása végső soron meghatározza az elektromos teljesítményt, a hőkezelést, a formafaktor-előnyöket és a hosszú távú megbízhatóságot - kritikus sikertényezőket minden iparágban. Az alkatrészekkel való folyamatos közös fejlesztés tovább ösztönzi az innovációt.
