Il PCB in alluminio e il suo ruolo significativo nei dispositivi elettronici

Che cos'è il circuito stampato in alluminio (PCB)?

I circuiti stampati (PCB) in alluminio offrono proprietà superiori di gestione termica, resistenza meccanica e leggerezza che li rendono una scelta ottimale per l'elettronica odierna ad alta potenza e affidabilità. Questa guida completa esplora ogni aspetto chiave della tecnologia dei circuiti stampati in alluminio per aiutare gli ingegneri a valutare se è la soluzione giusta per il loro prossimo progetto.

Nozioni di base sui circuiti stampati in alluminio

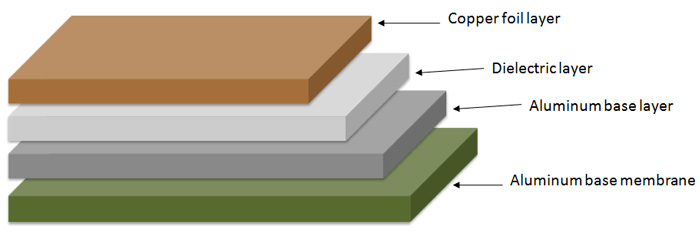

I circuiti stampati in alluminio sono costituiti da un substrato piatto di alluminio come materiale di base, anziché dai tipici laminati in fibra di vetro utilizzati nei circuiti stampati FR-4 standard. Il nucleo in alluminio garantisce un eccellente rilascio di calore e la resistenza a vibrazioni, urti e temperature estreme. Per evitare cortocircuiti elettrici, sulla superficie di alluminio viene applicato uno strato dielettrico isolante. Le tracce di rame sono poi realizzate sopra questo isolamento.
Vediamo alcuni dei fondamenti della progettazione di circuiti stampati in alluminio e della fabbricazione dei componenti.

Lega di alluminio: Per i substrati dei PCB si utilizzano diverse leghe di alluminio, come 2024, 6061 e 5052. La scelta della lega si basa sulle proprietà termiche, meccaniche ed elettriche necessarie.

Strato dielettrico: Le pellicole isolanti, come l'ossido di alluminio, la poliimmide o l'epossidica, vengono applicate in spessori adeguati per isolare le tracce di rame. La gestione della tensione aumenta con l'aumentare dello spessore dell'isolamento.

Foglio di rame: Le lamine di rame laminato di elevata purezza con superfici elettrodeposte favoriscono l'incollaggio durante la fabbricazione.

Strati preimpregnati - Il prepreg adesivo unisce più strati di pannelli mantenendo l'isolamento tra gli strati di rame. È possibile utilizzare il prepreg FR-4.
Finiture placcate - L'oro per immersione, l'ENIG e l'HASL sono finiture finali comuni sul rame per proteggere dall'ossidazione e migliorare l'adesione.
Maschera di saldatura Una maschera di saldatura liquida fotoimmaginabile determina le regioni saldabili e può essere applicata su una o entrambe le superfici esterne.
Serigrafia - La serigrafia a inchiostro fornisce marcature come loghi, testi ed etichettature di componenti.

Processo di produzione di PCB in alluminio

La produzione di PCB in alluminio richiede tecniche di fabbricazione specifiche per le proprietà e le sfide uniche del materiale.
Preparazione del substrato:
Il substrato di alluminio viene sottoposto a importanti pretrattamenti prima di iniziare la fabbricazione del circuito:

Pulizia La pulizia alcalina e acida rimuove oli, ossidi e particelle dalla superficie dell'alluminio.
Incisione - L'incisione chimica adatta la superficie per favorire l'adesione degli strati successivi.
Rivestimento di conversione - Il rivestimento per ossidazione anodica o conversione chimica protegge l'alluminio e migliora l'isolamento.
Trattamento della superficie I trattamenti chimici migliorano ulteriormente l'adesione dello strato isolante e del rame.

Applicazione dielettrica:
I dielettrici isolanti vengono applicati con precisione per isolare gli strati di rame conduttivo:

Rivestimento a spruzzo - I film dielettrici come la poliimmide possono essere spruzzati su un substrato per ottenere un isolamento più sottile.
Promotore di adesione - Lo strato di legame chimico migliora l'adesione del dielettrico all'alluminio.
Polimerizzazione - Gli strati isolanti vengono trattati in forno ad alto calore per reticolare completamente i polimeri.

Patterning fotolitografico:
La circuiteria in rame viene modellata su ogni strato utilizzando processi fotolitografici standard:

Laminazione della lamina di rame - Il foglio di rame arrotolato viene laminato sul substrato rivestito di dielettrico mediante calore e pressione.
Applicazione del fotoresist - I rivestimenti fotoresistenti sensibili alla luce sono applicati su strati di rame.
Esposizione - La luce ultravioletta trasferisce l'immagine del circuito nella fotoresistenza attraverso una maschera.
Sviluppando - Lo sviluppo chimico rimuove le regioni fotoresistenti esposte o non esposte.
Incisione - La soluzione di cloruro ferrico elimina le aree di rame non necessarie.
Resistere alla spellatura - Il fotoresist rimanente viene rimosso, lasciando le tracce di rame finite.

Impilare gli strati:
Le singole tavole vengono messe in ordine e incollate per costruire PCB multistrato accatastamenti:

Incollaggio dei preimpregnati Gli strati preimpregnati adesivi sono film intermedi di incollaggio dielettrico.
Allineamento - Telecamera-L'allineamento ottico basato sulla tecnologia garantisce la registrazione da strato a strato.
Laminazione - Alta Gli strati legati alla temperatura e alla pressione formano una struttura integrata.
Via Formazione - La perforazione forma connessioni interstrato note come fori passanti placcati (PTH).
Sbavatura - Piccoli pezzi di alluminio e di epossidica vengono puliti attraverso i fori.

Placcatura - I barili di PTH vengono rivestiti di rame elettrolitico e successivamente galvanizzati fino allo spessore desiderato.
Finitura finale:
Le fasi finali di produzione completano il PCB in alluminio:

maschera di saldatura – La maschera di saldatura a fotoimmagine liquida (LPI) riveste le superfici.
Stampa della leggenda - Stampa a getto d'inchiostro di marcature e identificatori sulle maschere di saldatura.
Finitura superficiale – Il rivestimento ENIG, argento per immersione o OSP protegge le tracce di rame.
Test - Il test elettrico convalida la continuità, l'isolamento e il funzionamento.
Canzone - Il taglio del percorso separa le singole tavole dai pannelli di fabbricazione.

Applicazioni dei PCB in alluminio

Le proprietà vantaggiose dei PCB in alluminio li rendono adatti a una vasta gamma di aree di applicazione, tra cui:

Elettronica di potenza

Microinverter solari
Driver LED
PC alimentatori
Caricabatterie
Azionamenti motore

Automotive
Unità di controllo del motore (ECU)

Controllori di trasmissione
Inverter ibridi e per veicoli elettrici
Moduli LIDAR e radar
Moduli e registratori per telecamere

Aerospaziale e avionica

Unità di controllo del motore
Computer avionici
Sistemi di gestione del volo
Navigazione GPS
Comunicazione satellitare

Telecomunicazioni 5G

Sistemi di antenna attiva
Amplificatori RF
Circuiti integrati di formazione del fascio
Amplificatori a basso rumore

Militare e Difesa

Sistemi di guida missilistica
Contromisure elettroniche
Radar e segnali di intelligence

Test e misure

Apparecchiature di test automatizzate
Schede sonda ad alta velocità
Apparecchiature per test termici
Schede di burn-in
Sondaggio dei semiconduttori

Vantaggi del PCB in alluminio rispetto al PCB FR-4 FR-4

I PCB in alluminio offrono diversi vantaggi rispetto alle schede FR-4 standard:

Prestazioni termiche:

L'elevata conducibilità termica dei circuiti stampati in alluminio rilascia rapidamente il calore dai componenti.
Sono ideali per i dispositivi elettronici ad alta densità di potenza, dove il surriscaldamento è un rischio.
Consente un funzionamento prolungato a temperature elevate, superiori a 200°C.
Consente fattori di forma più piccoli riducendo o eliminando il rilascio di calore di grandi dimensioni.

Leggero:

Il PCB in alluminio a bassa densità pesa meno dell'FR-4 per una data dimensione della scheda
La massa ridotta è auspicabile per i dispositivi aerospaziali, automobilistici e mobili.

Durata:

Questi PCB possono sopportare urti, vibrazioni, accelerazioni e flessioni meglio di FR-4.
Adatto per ambienti estremi e applicazioni ad alta affidabilità
Resiste all'assorbimento di umidità e alla sensibilità all'umidità
Resiste a ripetuti cicli termici senza rompersi.

Flessibilità di progettazione:

Le opzioni con anima in metallo offrono una schermatura elettromagnetica integrata
Può essere prodotto in pannelli di dimensioni maggiori rispetto all'FR-4 standard.
Si abbina bene con le tecnologie di fissaggio diretto dei fili
Consente di mescolare componenti a matrice nuda, flip chip e piombati

Il ruolo futuro dei PCB in alluminio nell'elettronica

La continua innovazione nei materiali, nella progettazione e nella produzione amplierà le capacità dei PCB in alluminio per l'elettronica di prossima generazione e la tecnologia avanzata.
Progressi nella fabbricazione:

Processi additivi come la stampa a getto d'inchiostro per ridurre i costi
Attacco dei componenti a bordo per una maggiore funzionalità
Tecniche di laminazione sequenziale per migliorare la resa
Processi di placcatura progettati per un elevato rapporto d'aspetto

Miglioramenti del materiale:

Film dielettrici con maggiore conduttività termica
Rivestimenti nano-compositi per aumentare le proprietà di isolamento
Leghe di alluminio con finitura superficiale e appetibilità migliorate
Processi di anodizzazione per strati di ossido più spessi e più affidabili

Approcci progettuali:

Impilamento 3D con interpositori a basso CTE
Schede ibride che combinano alluminio e substrati organici

Conclusione

Grazie alla gestione termica superiore, alle proprietà meccaniche leggere ma resistenti e alla flessibilità di progettazione, la tecnologia dei circuiti stampati in alluminio consente di realizzare sistemi elettronici leggeri e con bordi in tutti i mercati, da quello aerospaziale a quello automobilistico e delle telecomunicazioni. I progressi nei materiali, nelle competenze di progettazione e nelle tecniche di produzione contribuiranno a rivelare ulteriormente il potenziale dell'alluminio e ad ampliarne l'accettazione. Gli ingegneri che cercano di sfruttare questi vantaggi devono fare i conti con densità di regia ridotte e costi più elevati a fronte dei benefici ottenuti. Con una progettazione accurata e adattata ai limiti dell'alluminio, i PCB in alluminio possono superare gli FR-4 in applicazioni speciali ad alta potenza e alta affidabilità.
