Assemblaggio e assistenza di PCB SMT
Essendo il metodo di assemblaggio di PCB più diffuso, l'assemblaggio di PCB SMT ha requisiti sempre più elevati sul processo di produzione dei produttori di PCBA. Garantire l'accuratezza dell'assemblaggio con tecnologia a montaggio superficiale e il basso tasso di difetti sono i punti chiave del moderno assemblaggio di PCB.
In questa guida, tratteremo le basi, il processo, i tipi di attrezzature, i componenti SMT (SMD), i vantaggi e gli svantaggi dell'assemblaggio SMT di PCB e i produttori consigliati che offrono un eccellente servizio SMT, ELEPCB.
Avete bisogno di un Preventivo rapido per il PCB?
Introduzione all'assemblaggio di PCB SMT
SMT è un metodo utilizzato per fissare i componenti elettronici direttamente sulla superficie di un circuito stampato (PCB). Ha trasformato in modo significativo l'industria elettronica, consentendo la produzione di dispositivi elettronici più compatti, leggeri ed efficienti. L'assemblaggio di PCB SMT è il processo di creazione di PCB mediante il posizionamento e la saldatura di componenti a montaggio superficiale sul PCB.
A differenza della tradizionale montaggio a foro passanteMentre i componenti vengono montati sul PCB inserendo i loro conduttori attraverso i fori, i componenti SMT vengono saldati direttamente sulla scheda mediante saldatura a rifusione. Ciò elimina la necessità di praticare fori, consentendo una maggiore densità di componenti e migliori prestazioni elettriche.
Il processo di assemblaggio SMT
Il processo di assemblaggio di PCB SMT è costituito da una serie di fasi interconnesse che assicurano il posizionamento e la saldatura precisi dei componenti a montaggio superficiale su un PCB. Ogni fase è fondamentale per mantenere la qualità e le prestazioni complessive del prodotto finale. Le fasi principali del processo SMT sono le seguenti.
Fase 1: progettazione del layout del PCB
La prima fase del processo SMT consiste nella progettazione del Layout del PCB utilizzando un software specializzato. Ciò comporta la determinazione del posizionamento ottimale dei componenti, del routing e della distribuzione dell'alimentazione, nel rispetto degli standard industriali e delle regole di progettazione. Il layout del PCB funge da progetto per l'intero processo di assemblaggio, guidando il posizionamento dei componenti e il percorso delle connessioni elettriche.
Fase 2: preparazione dello stencil SMT
Parallelamente alla progettazione del PCB, viene preparato uno stencil SMT per facilitare l'applicazione precisa della pasta saldante sulle piazzole del PCB. Lo stencil è un sottile foglio di metallo (di solito acciaio inossidabile) con aperture tagliate con precisione che corrispondono alle piazzole di saldatura sul PCB. Durante il processo di assemblaggio, lo stencil viene allineato al PCB e la pasta saldante viene spalmata sulla sua superficie utilizzando una spatola.
Fase 3: posizionamento dei componenti
Durante la fase di posizionamento dei componenti, i componenti a montaggio superficiale vengono posizionati sul PCB utilizzando macchine pick-and-place specializzate. Queste macchine possono posizionare con precisione migliaia di componenti all'ora, garantendo un assemblaggio rapido.
Fase 4: Saldatura
Dopo il posizionamento dei componenti, il PCB viene fatto passare in un forno a rifusione, dove la pasta saldante si scioglie e forma un legame sicuro tra i componenti e il PCB.
Fase 5: Ispezione e collaudo
Il PCB assemblato viene sottoposto a vari processi di ispezione e test, come l'ispezione ottica automatizzata (AOI) e l'ispezione a raggi X, per garantire la qualità e la funzionalità della scheda. Il controllo della qualità è un aspetto essenziale del processo di assemblaggio di PCB SMT, in quanto garantisce che il prodotto finale soddisfi gli standard di prestazioni e affidabilità desiderati. Nel corso del processo di assemblaggio vengono impiegati diversi metodi di ispezione e test, tra cui:
Fase 6: ispezione ottica automatizzata (AOI)
AOI è un metodo di ispezione senza contatto che utilizza telecamere ad alta risoluzione e algoritmi avanzati di elaborazione delle immagini per rilevare i difetti del PCB assemblato, come componenti mancanti, disallineati o danneggiati e problemi di saldatura, come saldature insufficienti o ponti.
Fase 6: ispezione a raggi X
Questa tecnica viene utilizzata per ispezionare le giunzioni a saldare di componenti non visibili a occhio nudo, come ad esempio quelli in Schiera di griglie a sfere (BGA). Raggi X L'ispezione consente di rilevare i difetti di saldatura, come vuoti o saldature insufficienti, garantendo l'affidabilità del PCB assemblato.
Fase 7: test in-circuit (TIC) e test funzionali
Questi test vengono eseguiti sul PCB completamente assemblato per verificarne la funzionalità elettrica e la conformità alle specifiche di progetto. L'ICT prevede il test dei singoli componenti e delle connessioni, mentre il test funzionale valuta le prestazioni complessive del PCB nell'applicazione prevista.
Seguendo un rigoroso processo SMT con severe misure di controllo della qualità, Produttori di PCB come ELEPCB è in grado di fornire PCB di alta qualità, affidabili ed efficienti per un'ampia gamma di applicazioni. applicazioni. ELE PCB Ltd., con la sua vasta esperienza nella produzione di PCB e PCBA, è ben attrezzata per gestire l'assemblaggio di PCB SMT per una vasta gamma di applicazioni, offrendo ai clienti soluzioni di alta qualità, affidabili ed efficienti per le loro esigenze di dispositivi elettronici.
Attrezzature SMT per l'assemblaggio di PCB
La macchina SMT svolge un ruolo fondamentale nell'automatizzazione del processo di assemblaggio, garantendo elevata precisione, velocità e coerenza.
Stampanti per stencil SMT
La SStencil MT La stampante, o macchina serigrafica SMT, è la prima fase della linea di produzione SMT, che stampa la pasta saldante e la colla sul circuito stampato, in preparazione del successivo processo di patch.
Sistema di montaggio a superficie
Il sistema di montaggio superficiale è l'apparecchiatura di produzione tecnologicamente più avanzata della linea di produzione SMT, in grado di montare con precisione e in modo non distruttivo i componenti sul circuito stampato nella posizione richiesta. Esistono numerosi parametri di riferimento per misurare il funzionamento di una macchina di montaggio, i più importanti dei quali sono la velocità di montaggio, la precisione di montaggio, lo standard del PCB e la scala di montaggio. Lo scopo della macchina di posizionamento è il punto di riferimento principale per la risoluzione dell'intera linea di produzione SMT.
Esistono numerose varietà di montaggi per applicazioni e situazioni diverse, tra cui montaggi multifunzione, montaggi piccoli e montaggi ad alta velocità, LED montatori speciali e così via.
Macchine per il pick-and-place
Queste macchine prelevano i componenti a montaggio superficiale dai loro contenitori (di solito nastri o bobine) utilizzando un ugello a vuoto, li allineano con le piazzole del PCB e li posizionano sulla pasta saldante. Le macchine pick-and-place avanzate possono gestire un'ampia gamma di dimensioni e tipi di componenti e possono posizionare migliaia di componenti all'ora.
Macchina SPI
Il SPI La macchina è in grado di verificare la presenza di difetti nella pasta saldante. Viene utilizzata per controllare lo spessore, l'area e la distribuzione del volume della pasta saldante stampata sui PCB, assicurandosi che tutto sia conforme agli standard prima di procedere all'assemblaggio.

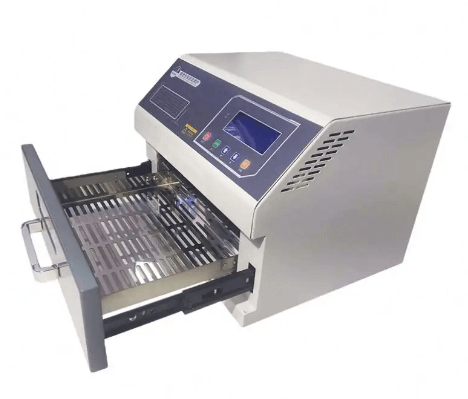

Forno di riflusso
Dopo che i componenti sono stati posizionati sul PCB, la scheda viene fatta passare attraverso un forno a rifusione, dove la pasta saldante viene riscaldata fino al suo punto di fusione, consentendole di fluire e di formare un legame sicuro tra i componenti e il PCB. Il profilo di temperatura del forno a rifusione è attentamente controllato per garantire una saldatura uniforme senza danneggiare i componenti o il PCB.
Macchina per il forno di polimerizzazione
Dopo che i componenti sono stati posizionati sul PCB, la scheda viene fatta passare attraverso un forno a rifusione, dove la pasta saldante viene riscaldata fino al suo punto di fusione, consentendole di fluire e di formare un legame sicuro tra i componenti e il PCB. Il profilo di temperatura del forno a rifusione è attentamente controllato per garantire una saldatura uniforme senza danneggiare i componenti o il PCB.
Macchina AOI
La macchina AOI viene spesso utilizzata prima e dopo il processo di rifusione. Viene utilizzata per rilevare gli errori di posizionamento dei componenti prima della saldatura nell'ispezione pre-saldatura e gli errori di saldatura nell'ispezione post-saldatura.
Componenti e imballaggi SMT
I componenti SMT sono disponibili in vari tipi, dimensioni e stili di confezionamento e consentono di assemblare un'ampia gamma di dispositivi elettronici. Questa sezione fornisce una panoramica dei componenti SMT e degli stili di imballaggio più comuni utilizzati nell'industria elettronica.
Componenti passivi: I componenti passivi sono elementi essenziali dei circuiti elettronici e non producono energia né amplificano i segnali. I componenti passivi SMT più comuni sono:
- Resistori: I resistori SMT sono utilizzati per limitare il flusso di corrente, dividere la tensione e impostare i livelli di segnale nei circuiti elettronici. Sono disponibili in varie dimensioni, come 0603, 0805 e 1206, che si riferiscono alle loro dimensioni in centesimi di pollice (ad esempio, i resistori 0603 misurano 0,06 x 0,03 pollici).
- Condensatori: I condensatori immagazzinano e rilasciano energia elettrica e sono utilizzati per applicazioni di filtraggio, accoppiamento, disaccoppiamento e accumulo di energia. Come i resistori, i condensatori SMT sono disponibili in varie dimensioni, tra cui 0603, 0805 e 1206.
- Induttori: Gli induttori sono componenti passivi che immagazzinano energia nel loro campo magnetico e si oppongono alle variazioni di corrente. Sono comunemente utilizzati nei filtri, nei trasformatori e nei circuiti di alimentazione.
Componenti attivi: I componenti attivi possono controllare il flusso di corrente e amplificare i segnali. Svolgono un ruolo cruciale nei dispositivi elettronici e sono disponibili in vari stili di confezionamento. I componenti SMT attivi più comuni sono:
- Transistor: I transistor sono dispositivi a semiconduttore utilizzati per l'amplificazione, la commutazione e la regolazione della tensione. Sono disponibili in una varietà di pacchetti SMT, come SOT-23, SOT-223 e SOT-89.
- Circuiti integrati (IC)): I circuiti integrati sono dispositivi elettronici compatti che contengono più transistor, resistenze, condensatori e altri componenti su un singolo chip semiconduttore. I circuiti integrati SMT sono disponibili in vari tipi di package, tra cui Quad Flat No-Lead (QFN), Small Outline Integrated Circuit (SOIC) e Ball Grid Array (BGA).
Stili di imballaggio dei componenti: I componenti SMT sono disponibili in una varietà di tipi di package per soddisfare le esigenze di diverse applicazioni e requisiti di assemblaggio.
Alcuni degli stili di confezionamento SMT più comuni includono:
- Pacchetti di chip:I componenti a chip, come resistenze, condensatori e induttori, sono i pacchetti SMT più semplici. Sono costituiti da un corpo rettangolare o quadrato con terminazioni metalliche su entrambe le estremità.
- Pacchetti senza piombo: I componenti senza piombo, come i circuiti integrati QFN e DFN, sono dotati di piazzole metalliche sulla superficie inferiore per la saldatura diretta sul PCB. Questi pacchetti offrono un ingombro ridotto e migliorano le prestazioni termiche.
- Pacchetti di cornici di piombo: I componenti con struttura a piombo, come i transistor SOIC e SOT, sono dotati di cavi che si estendono dal corpo e vengono saldati sulla scheda. Questi pacchetti offrono un equilibrio tra la facilità di assemblaggio e le dimensioni del componente.
- Pacchetti BGA (Ball Grid Array): I componenti BGA hanno una serie di sfere di saldatura sulla superficie inferiore per la saldatura sul PCB. Questo stile di confezionamento consente un'elevata densità di connessioni in un ingombro ridotto, rendendolo adatto a circuiti integrati avanzati con numerosi pin.
La comprensione dei vari tipi di componenti SMT e degli stili di imballaggio è fondamentale per il successo della progettazione e dell'assemblaggio dei moderni dispositivi elettronici. ELE PCB Ltd., con la sua vasta esperienza nell'assemblaggio di PCB SMT, ha le competenze necessarie per gestire un'ampia gamma di componenti e stili di imballaggio, garantendo la produzione di PCB di alta qualità, affidabili ed efficienti per varie applicazioni.
Vantaggi dell'assemblaggio di PCB SMT
L'assemblaggio di PCB SMT offre numerosi vantaggi rispetto al tradizionale assemblaggio a foro passante, tra cui dispositivi più piccoli e leggeri, migliori prestazioni grazie alla riduzione degli effetti parassiti, economicità e tempi di assemblaggio più rapidi. Di conseguenza, l'SMT è diventato il metodo di assemblaggio dominante per i moderni dispositivi elettronici, dagli smartphone e i computer portatili ai sistemi automobilistici e aerospaziali avanzati.
I vantaggi principali dell'assemblaggio di PCB SMT includono l'efficienza dello spazio, il miglioramento delle prestazioni, l'efficacia dei costi e tempi di assemblaggio più rapidi. Questi vantaggi sono illustrati in dettaglio qui di seguito:
Efficienza dello spazio: Uno dei vantaggi più significativi dell'assemblaggio di PCB SMT è l'uso efficiente dello spazio sul PCB. I componenti SMT sono più piccoli e possono essere posizionati direttamente sulla superficie della scheda, eliminando la necessità di praticare fori per i conduttori dei componenti. Ciò consente una maggiore densità di componenti e progetti di circuiti più complessi in un'area più piccola, contribuendo alla miniaturizzazione dei dispositivi elettronici.
Prestazioni migliorate: L'assemblaggio di PCB SMT offre prestazioni elettriche migliori rispetto all'assemblaggio a foro passante. I percorsi elettrici più brevi tra i componenti si traducono in una riduzione degli effetti parassiti, come la capacità e l'induttanza, che portano a una più rapida propagazione del segnale e a migliori prestazioni complessive. Inoltre, la massa inferiore dei componenti SMT li rende meno suscettibili alle vibrazioni meccaniche, migliorando ulteriormente l'affidabilità del PCB assemblato.
Costo-efficacia: L'assemblaggio di PCB SMT è più conveniente rispetto all'assemblaggio a foro passante grazie a diversi fattori. In primo luogo, le dimensioni ridotte dei componenti SMT comportano in genere una riduzione dei costi dei materiali. In secondo luogo, l'eliminazione dei fori per i componenti riduce i tempi e i costi di produzione. Infine, l'automazione del processo SMT con l'uso di macchine pick-and-place avanzate e forni a rifusione consente di aumentare i tassi di produzione e ridurre i costi di manodopera, contribuendo a un processo di assemblaggio più conveniente.
Processo di assemblaggio più rapido: Il processo di assemblaggio di PCB SMT è più rapido rispetto al tradizionale assemblaggio a foro passante, soprattutto grazie all'elevato livello di automazione. Grazie all'uso di macchine pick-and-place avanzate e di forni a rifusione, i produttori di PCB possono ottenere tempi di assemblaggio rapidi, consentendo loro di rispettare i rigidi programmi di produzione e di consegnare più rapidamente i prodotti al mercato.
L'assemblaggio di PCB SMT offre numerosi vantaggi rispetto ai metodi di assemblaggio tradizionali, rendendolo la scelta preferita per i moderni dispositivi elettronici. Grazie all'uso efficiente dello spazio, al miglioramento delle prestazioni, all'efficacia dei costi e ai tempi di assemblaggio più rapidi, l'assemblaggio di PCB SMT è diventato lo standard industriale per l'assemblaggio di PCB di alta qualità, affidabili ed efficienti. ELE PCB Ltd., con la sua esperienza nell'assemblaggio di PCB SMT, è ben posizionata per offrire questi vantaggi ai suoi clienti in vari settori.
Svantaggi dell'assemblaggio di PCB SMT
Apparecchiature costose: La maggior parte delle apparecchiature SMT, tra cui forni di riflusso, macchine selezionatrici, stampanti di pasta saldante e persino stazioni di rilavorazione SMD ad aria calda, sono costose. Di conseguenza, una linea di assemblaggio di PCB SMT richiede un grande investimento.
Ispezione difficile: Poiché la maggior parte dei componenti SMD è di dimensioni ridotte e presenta molti giunti di saldatura. I pacchetti BGA includono sfere di saldatura e giunti sotto il componente, rendendo difficile l'ispezione.
Costosa produzione di piccoli volumi: Inoltre, la realizzazione di SMT Prototipi di PCB o la produzione di piccoli lotti è costosa. Alcune complicazioni tecnologiche richiedono competenze e formazione approfondite.
ELE PCB: Produttore professionale di assemblaggio di PCB SMT
Perché scegliere ELE? Il prodotto finale viene spedito solo dopo aver superato molteplici processi di ispezione della qualità. Inoltre, i clienti possono recarsi presso la nostra fabbrica per una visita in qualsiasi momento, per garantire la qualità del servizio.
ELEPCB è un fornitore di fiducia di servizi di assemblaggio di PCB SMT di alta qualità, grazie alla sua vasta esperienza, alla tecnologia all'avanguardia, ai servizi completi e all'impegno per la soddisfazione del cliente. Come soluzione unica per tutte le vostre esigenze di PCB e PCBA, vi assicuriamo di ricevere i migliori prodotti e servizi possibili per le vostre esigenze specifiche. Non esitate a contattare ELEPCB per tutte le vostre esigenze di SMT. Assemblaggio di PCB e sperimentate i vantaggi di collaborare con un produttore di PCB affidabile e professionale.
ELE PCB è in grado di completare quasi tutti i lavori di assemblaggio SMT e di saldatura a onda, con 7 linee SMT che lavorano tutto il giorno per 24 ore per assicurarsi che le schede dei prodotti dei clienti possano uscire rapidamente. Richiedete un preventivo gratuito oggi stesso!
