Che cos'è una scheda di alimentazione?
Una scheda di alimentazione è una scheda progettata per gestire e distribuire l'energia elettrica all'interno dei dispositivi elettronici.
Il suo ruolo è quello di:
- Converte l'ingresso CA in un'uscita CC stabile
- Protezione dei componenti elettronici dalle fluttuazioni di tensione
- Assicurano la dissipazione del calore e l'affidabilità a lungo termine
Senza un robusto circuito stampato di alimentazione, anche i dispositivi elettronici più avanzati possono subire malfunzionamenti a causa di una trasmissione di energia instabile o rumorosa.
Componenti chiave di una scheda di alimentazione
Il circuito stampato dell'alimentatore contiene vari componenti elettronici. Alcuni dei componenti comunemente utilizzati sono i seguenti:
- Regolazione della tensione: La scheda di alimentazione spesso incorpora regolatori di tensione per mantenere una tensione di uscita costante e stabile.
- Circuiti di protezione: Per salvaguardare il dispositivo, i circuiti stampati dell'alimentatore possono includere circuiti di protezione contro sovratensioni, sottotensioni, sovracorrenti e cortocircuiti.
- Componenti di filtraggio: I condensatori e gli induttori sono comunemente utilizzati sulla scheda di alimentazione per filtrare i disturbi e garantire un segnale di alimentazione pulito.
- Ingresso e Uscita Connettori: Questi connettori facilitano l'ingresso dell'alimentazione da una fonte esterna e la distribuzione dell'alimentazione ai componenti interni del dispositivo.
- Elementi di raffreddamento: Nei casi in cui la conversione di potenza genera calore, il PCB dell'alimentatore può includere dissipatori di calore o altri meccanismi di raffreddamento per dissipare il calore in eccesso.
- Indicatori: LED Gli indicatori possono essere inclusi per segnalare lo stato operativo dell'alimentatore o per segnalare eventuali problemi.
Tipi di scheda PCB di alimentazione
In base a diversi criteri di classificazione, le schede PCB di alimentazione possono anche essere suddivise in vari tipi.
Numero di strati
- PCB monofacciales: Hanno uno strato conduttivo in lamina di rame su un solo lato. La loro forma semplice e il costo contenuto li rendono ideali per circuiti di alimentazione di base come caricabatterie a bassa potenza e moduli di alimentazione per piccoli dispositivi elettronici.
- Doppio lato PCB: Entrambi i lati presentano tracce in lamina di rame, con connessioni interstrato realizzate tramite vie. È adatto per circuiti di alimentazione piuttosto complessi, come i comuni adattatori di alimentazione e alcune alimentazioni di controllo industriale, grazie alla sua maggiore flessibilità di instradamento.
- Scheda multistrato: Realizzato laminando tre o più strati conduttivi, offre più spazio per il routing e una maggiore affidabilità. Questo tipo di circuiti stampati di alimentazione è adatto per circuiti di alimentazione ad alta densità e complessità, come alimentatori per server, unità di alimentazione per apparecchiature di comunicazione e convertitori ad alta potenza.
I materiali
- Pannelli rigidi: Queste schede utilizzano substrati rigidi, come la fibra di vetro epossidica (FR-4), e offrono eccellenti proprietà di resistenza meccanica e isolamento. Sono il tipo di PCB più comunemente utilizzato per gli alimentatori e sono adatte alla maggior parte delle apparecchiature di alimentazione fisse.
- Metallo substrato tavole: Grazie ai substrati realizzati in metalli quali alluminio o rame, queste schede offrono prestazioni eccezionali in termini di dissipazione del calore. Sono spesso utilizzate in moduli ad alta potenza, alimentatori per driver LED e altre applicazioni che richiedono un'efficiente dissipazione del calore.
- Schede ad alta frequenza: Utilizzano materiali a bassa costante dielettrica e bassa perdita, come il politetrafluoroetilene (PTFE) o la ceramica. Sono adatti per circuiti di potenza ad alta frequenza, come le comunicazioni 5G e gli alimentatori RF.
Funzioni
- Alimentatore a commutazione (SMPS) PCB: Utilizzato per la conversione e la regolazione della tensione CC, tra le altre funzioni. Si trova comunemente nei moduli di alimentazione per router, piccoli elettrodomestici e apparecchiature industriali.
- Alimentatore con regolatore lineare PCB: Viene utilizzato principalmente per convertire in modo stabile l'alta tensione in bassa tensione ed è adatto per dispositivi a bassa corrente che richiedono un'alimentazione stabile, come sensori e microcontrollori.
- PCB per la gestione della batteria: Gestisce la carica e la scarica della batteria e monitora i livelli di potenza. È comunemente presente nei sistemi di gestione della batteria di dispositivi quali smartphone, laptop e veicoli elettrici.
Se desideri saperne di più sui tipi di PCB, clicca qui: https://www.elepcb.com/blog/printed-circuit-board-types-and-their-uses/
Aspetti critici della progettazione di circuiti stampati di alimentazione
La progettazione di un alimentatore, PCB, richiede un'attenta valutazione di vari fattori per garantire prestazioni efficienti e affidabili. Questi fattori includono:
- Requisiti di tensione e corrente: Identificare la tensione e la corrente richieste. Scegliere regolatori di tensione, trasformatori e connettori che soddisfino tali requisiti.
- Posizionamento dei componenti: I componenti devono essere posizionati in modo da ottimizzare il layout del PCB per una distribuzione efficiente dell'alimentazione e ridurre le interferenze di segnale.
- Gestione termica: Aggiungere componenti di raffreddamento come dissipatori di calore per rimuovere il calore sviluppato durante il processo di conversione dell'energia.
- Ingresso e Uscita Connettori: Il design dovrebbe includere connettori per un facile collegamento ad altre fonti di alimentazione e componenti all'interno di un dispositivo.
- Punti di test e verifica: Punti di prova da includere nella progettazione per consentire controlli di qualità e test di funzionalità.
- Conformità agli standard: È necessario garantire che il progetto sia conforme alle norme.
- Filtraggio del segnale: Aggiungi dei filtri per migliorare la qualità del segnale di alimentazione e ridurre eventuali rumori.
- Indicatore Collocazione: Individuare gli indicatori per fornire segnali visibili dell'alimentazione elettrica.
Regolatore a commutazione vs. regolatore LDO
Prima di applicare le migliori pratiche di layout, è utile comprendere le differenze principali tra regolatori di commutazione e Regolatori LDO. Ecco un confronto semplificato:
| Caratteristica | Regolatore di commutazione | Regolatore LDO |
| Efficienza | Alto (85-95%), ideale per grandi cadute di tensione o correnti elevate | Basso (≈ Vout/Vin), migliore per gocce piccole |
| Il calore | Basso, meno stress termico | Più alto, più calore alle gocce grandi |
| Rumore di uscita | Ripple più elevato, richiede un filtraggio | Molto pulito, a bassa rumorosità |
| Complessità | Altri componenti (induttore, diodo, CI) | Semplice, meno parti |
| Dimensione | Più grande | Compatto |
| Costo | Più alto | Più basso |
| Casi d'uso | Binari principali, alta potenza, automotive, industriale | RF, audio, sensori, analogico di precisione |
Quando si decide tra un regolatore a commutazione e un LDO, bisogna considerare le seguenti linee guida:
- Per sistemi ad alta corrente in cui l'efficienza è fondamentale (ad esempio, >3A-10A): Utilizzare un regolatore di commutazionema prestate molta attenzione alla soppressione delle EMI e alla gestione termica.
- Per applicazioni a bassissimo rumore (ad esempio, audio), RFo sensori di precisione): Utilizzare un Regolatore LDOanche se l'efficienza è inferiore.
Migliori pratiche per il layout dei circuiti stampati di alimentazione: Linee guida per una progettazione affidabile
Comprendendo gli elementi essenziali e i fattori di progettazione dei PCB per l'alimentazione elettrica, il passo successivo è garantire un layout adeguato. Oltre a migliorare la stabilità e l'efficienza, un layout ben progettato aiuta il circuito a conformarsi alle norme EMI/EMC normative. L'alimentazione elettrica Layout del PCB Le migliori pratiche elencate di seguito possono essere utilizzate come guida durante la progettazione.
Selezionare il giusto metodo di regolazione della tensione
- Scegliete un regolatore di tensione o un controllo adeguato per ridurre le variazioni. Di solito, un regolatore di tensione lineare (LDO) o a commutazione è sufficiente.
- Sebbene i regolatori lineari riducano il rumore in uscita, generano più calore che richiede un sistema di raffreddamento attivo. Questi dispositivi funzionano adeguatamente in applicazioni a basso rumore, ad esempio applicazioni audio, ma diventano necessari progetti di dissipazione del calore aggiuntivi.
- I regolatori a commutazione garantiscono un'elevata efficienza su un ampio intervallo di corrente, anche se l'azione di commutazione può causare picchi nella risposta in uscita. L'implementazione di un filtraggio adeguato può aiutare ad alleviare i problemi legati al rumore di commutazione.
Ridurre Uscita Ondulazione e rumore
- Riduci al minimo le ondulazioni e il rumore in uscita per un'erogazione di potenza stabile e pulita.
- Progettare l'alimentatore tenendo conto dei fenomeni EMI ed EMC. Applicare schermature, tecniche di messa a terra adeguate e componenti di filtraggio appropriati per ridurre i fenomeni EMI.
- Aumentare la sezione dei cavi di alimentazione in base alla corrente di linea per ridurre l'impedenza di loop.
- Posa i cavi di alimentazione e di terra parallelamente alla direzione di trasmissione dei dati; riducendo l'area racchiusa si migliorerà l'immunità al rumore.

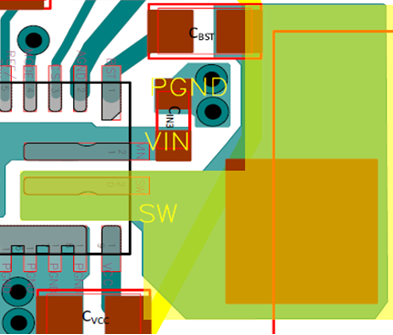

Controllo dell'induttanza, della capacità e della resistenza parassite
- Fare attenzione alle induttanze non volute nel layout, poiché possono causare picchi di tensione e influire sulle prestazioni dell'alimentatore.
- Per ridurre al minimo la presenza di induttanza parassita, posizionare i condensatori di ingresso il più vicino possibile all'ingresso Vin del chip e alla massa di alimentazione PGND.
- Ridurre al minimo le tracce lunghe e ad anello e utilizzare tecniche di instradamento adeguate per ridurre l'induttanza parassita.
- Controllare le capacità involontarie tra le tracce e i componenti per evitare l'accoppiamento dei segnali. Strategico posizionamento dei componenti e le tecniche di isolamento aiutano a mitigare la capacità parassita.
- Ridurre al minimo le resistenze indesiderate nel layout per evitare perdite di potenza e cadute di tensione. Assicurare connessioni di buona qualità, utilizzare tracce di larghezza adeguata e considerare gli effetti resistivi dei diversi materiali.
Calcolo e progettazione di una corrente adeguata Capacità
- Iniziare a determinare i requisiti di corrente massima dei dispositivi collegati.
- Selezionare componenti, come trasformatori e regolatori, in grado di gestire la corrente richiesta.
- Considerare i valori nominali di temperatura, tensione e corrente dei componenti per soddisfare i requisiti dell'applicazione.
- Lasciare almeno 20-30% di margine per i picchi di corrente imprevisti.
Componente Ottimizzazione per una maggiore efficienza
- È necessario impegnarsi per ridurre lo spreco di energia e la produzione di calore ottimizzando l'alimentazione elettrica.
- Utilizzo MOSFET a bassa perdita, induttori e diodi.
- Preferisci i regolatori a commutazione per le situazioni in cui è richiesta una maggiore efficienza di conversione.
Gestire le alte dv/dt e di/dt Transienti
Affronta i rapidi cambiamenti di tensione per prevenire problemi come i picchi di tensione.
- Luogo disaccoppiamento condensatori vicino ai pin di alimentazione dell'IC.
- Selezionare componenti adeguati e ridurre al minimo le aree di loop per i percorsi di corrente.
Mantenere l'affidabilità Messa a terra:
- Utilizzare un solido piano di massa per la bassa impedenza.
- Applicare la messa a terra a stella, ridurre al minimo i loop di terra e garantire un percorso di terra a bassa impedenza per evitare problemi di rumore e integrità del segnale.
Protezione della scheda PCB dell'alimentatore
Le schede PCB utilizzate per gli alimentatori sono soggette a problemi di surriscaldamento, sovratensione e sovracorrente, pertanto è fondamentale adottare misure di protezione per le schede dei circuiti di alimentazione.
Protezione da sovratensione/sottotensione: Aggiungere protezioni da sovratensione (ad esempio diodi TVS, varistori) e circuiti di rilevamento della sottotensione all'ingresso di alimentazione. Quando la tensione di ingresso supera i limiti normali, interrompere automaticamente l'alimentazione o attivare meccanismi di protezione per proteggere i chip di alimentazione e i componenti di carico da tensioni anomale.
Protezione da sovracorrente: Utilizzare fusibili elettronici (come fusibili auto-ripristinanti), chip rilevatori di corrente o limitatori di potenza per monitorare continuamente la corrente del circuito. Quando la corrente supera la soglia definita, l'alimentazione viene rapidamente disattivata o l'uscita di corrente viene controllata per evitare il surriscaldamento del PCB, cortocircuiti o bruciature dei componenti dovute a sovracorrente.
Protezione da tensione inversa: Collegare un diodo in serie all'ingresso di alimentazione oppure utilizzare un MOSFET con funzione di protezione inversa.
Attuare Gestione termica: Luogo componenti che generano calore (ad esempio, MOSFET, regolatori) dove è disponibile il flusso d'aria.

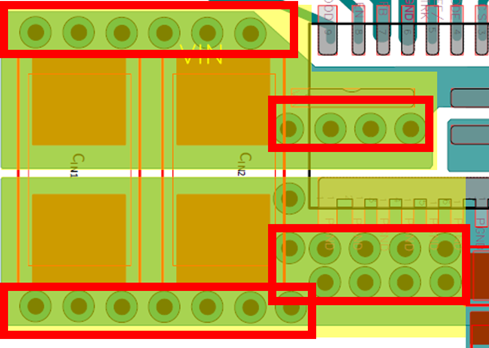

Utilizzare vie termiche, riempimenti in rame e dissipatori di calore e valutare la disposizione dei componenti per migliorare la dissipazione del calore.
Conclusione
I PCB di alimentazione costituiscono la base di un'elettronica affidabile, bilanciando efficienza, sicurezza e costi. Il controller del traffico di alimentazione, per così dire, garantisce che non si verifichino ingorghi o incidenti sulla strada. L'ottimizzazione è imprescindibile, indipendentemente dal fatto che si tratti di prototipare un dispositivo IoT o di scalare un prodotto hardware industriale.
A causa dell'elevata qualità dei componenti e della conformità agli standard di sicurezza, che aumentano il costo finale, un PCB di alimentazione può essere ordinato a un prezzo diverso, a seconda della complessità del progetto, delle dimensioni della scheda e del numero di pezzi ordinati.
