Gli oscillatori a cristallo si trovano ovunque sulle schede dei circuiti. Finché si utilizza un processore, i cristalli sono necessari. I cristalli fornire segnali di clock precisi per microcontrollori, processori e moduli di comunicazione. Sono essenziali per sincronizzare e garantire il funzionamento stabile dell'intero sistema. Come Produttore di PCB, ELE sa come la progettazione dei circuiti oscillatori influenzi le prestazioni dei PCB. Questo articolo si propone di condividere le principali considerazioni sulla progettazione e sulla produzione per aiutarvi a evitare guasti comuni e garantire il successo del vostro progetto fin dall'inizio.
Che cos'è un oscillatore a cristallo?
Un oscillatore a cristallo si riferisce a un componente costituito da un cristallo di quarzo tagliato con un angolo specifico e da un IC. Il componente è generalmente confezionato in un involucro metallico, ma si utilizzano anche involucri di vetro, ceramica o plastica.
Gli oscillatori a cristallo sono componenti di temporizzazione che generano una forma d'onda continua con l'ampiezza e la frequenza desiderate a seconda del loro utilizzo. Ad esempio, un oscillatore può essere progettato per una alta frequenza forma d'onda sinusoidale per trasportare informazioni codificate. Inoltre, Gli oscillatori funzionano come toggle, contatore o timer per le attività ripetitive.come ad esempio la commutazione LED o carichi, o applicazioni che dipendono dai registri a scorrimento, come le operazioni sequenziali.
Perché e quando usare un oscillatore a cristallo?
La maggior parte dei circuiti oscillatori sono dipendente dalla temperatura perché contengono resistenze, che causano deriva di frequenza. Alcune applicazioni come Gli orologi hanno bisogno di oscillazioni molto precise e accurate. Se la frequenza è di 0,01%, l'errore può arrivare a 10 minuti in un mese, il che non è applicabile.
Gli oscillatori a cristallo sono molto precisi e affidabili rispetto a qualsiasi altro tipo di oscillatore. Hanno un ampia gamma di frequenze, da KHz a MHz, sono adatti anche per le applicazioni a batteria grazie alla loro basso consumo energetico.
Gli oscillatori di clock a cristallo sono utilizzati per applicazioni di clock in tempo reale, per protocolli di comunicazione sincroni come USART, SPI, I2C e altro ancora. analogico-digitale convertitori.
Quali sono i tipi di oscillatori a cristallo conosciuti?
I circuiti oscillatori sono classificati in base al loro principio di funzionamento; possono anche essere classificati in base alla stabilità e all'intervallo di frequenza di uscita, nonché alla funzione desiderata.
Oscillatori a cristallo (XO)
I cristalli sono materiali piezoelettrici inseriti tra due conduttori; per realizzare un oscillatore a cristalli è sufficiente collegarli a un inverter CMOS e a elementi RC. Sono modellati come un serbatoio LC ideale, che ha oscillazioni molto precise con una deviazione molto bassa. È il circuito oscillatore più utilizzato al giorno d'oggi a causa della sua costo ragionevole con alta precisione e prestazioni affidabili.
Oscillatori a cristallo compensati in temperatura (TCXO)
Il TCXO aiuta a mantenere la stabilità ad alta frequenza in vari intervalli di temperatura. Il problema principale degli oscillatori a cristallo standard è che possono subire derive di frequenza a causa delle variazioni di temperatura. Nei TCXO, invece, si utilizza un circuito di compensazione per correggere queste deviazioni.
Oscillatori a cristallo controllati in tensione (VCXO)
Si tratta di un tipo di oscillatore a cristallo che unconsente piccole variazioni di frequenza utilizzando una tensione controllatae ciò lo rende utile nelle applicazioni che richiedono una temporizzazione precisa. Il VCXO è più flessibile rispetto agli oscillatori a cristallo fisso.
Controllo del forno Oscillatori a cristallo (OCXO)
Per il mantenimento della temperatura continua viene utilizzato un forno. La temperatura controllata circuiti in questi tipi degli oscillatori contribuiscono a mantenere la temperatura del cristallo.
Linee guida per lo schema e il layout degli oscillatori a cristallo nei PCB
Nelle applicazioni ad alta affidabilità, il schematico e il layout del circuito dell'oscillatore devono essere eseguiti nel modo giusto, perché qualsiasi rumore può influire sulla stabilità dell'oscillatore. In questa sezione, citeremo alcune linee guida per Progettisti di PCB per ridurre il rumore e migliorare la stabilità del sistema.
Linee guida per la progettazione schematica

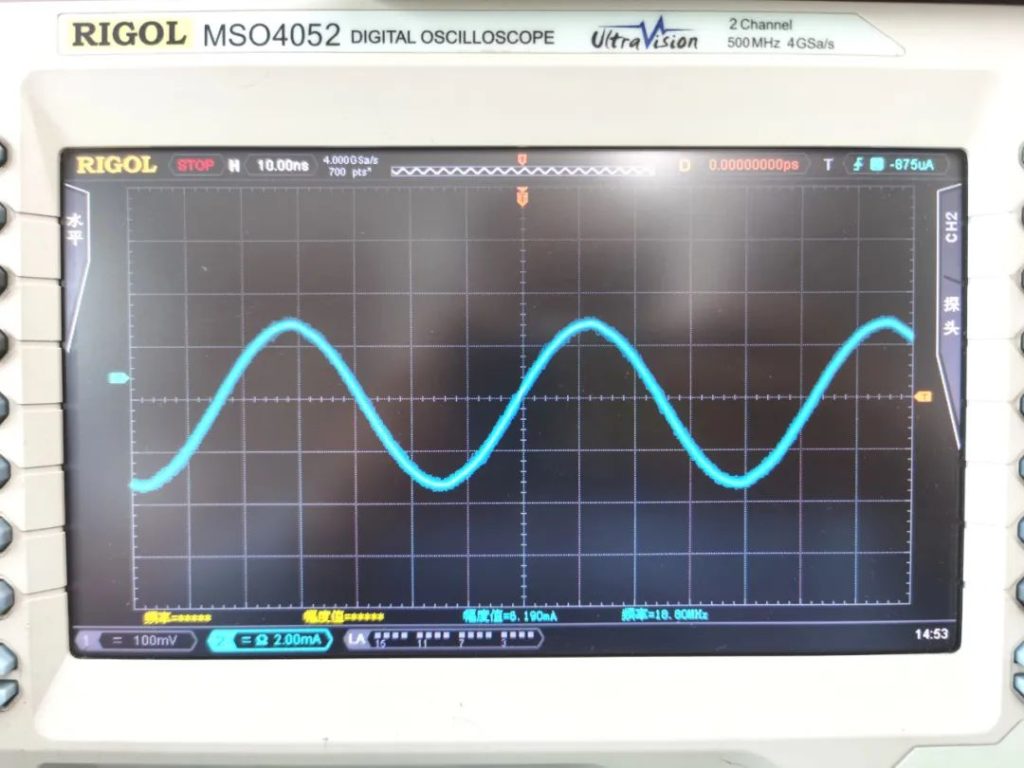

- Determinare la frequenza di uscita ottimale: La frequenza di uscita del risonatore a cristallo nel circuito è influenzata dalla frequenza di uscita del risonatore a cristallo. capacità di carico equivalente del circuito. Solo quando la capacità di carico effettiva Cpcb sul circuito Scheda PCB del circuito dell'oscillatore è uguale alla capacità di carico CL del risonatore a cristallo e a questo punto si ricava la frequenza di uscita ottimale Fpcb:
- Scegliere il cristallo giusto con la frequenza corretta e la capacità di carico adatta al microcontrollore.
- Calcolare i condensatori di carico. I valori dei condensatori di carico sono dell'ordine dei pf e possono essere calcolati in base alla seguente equazione:
Le capacità di carico si possono ricavare dal datasheet del cristallo e le capacità di carico del cristallo sono La capacità parassita è di circa 3pF nella maggior parte delle applicazioni.
Linee guida per la progettazione del layout
- Posizionare l'oscillatore a cristallo come primo componente immediatamente adiacente al microcontrollore host, mantenere le lunghezze delle tracce sotto i 10 mm (5 mm per le applicazioni ad alta frequenza)) tra i pin principali del controllore per ridurre al minimo l'induttanza parassita.
- Realizzare un piano di massa solido sotto l'intero oscillatore. sezione con peso in rame di ≥1 oz (2 oz per RF progetti), assicurando zero spaccature o fessure, raggiungendo una densità di ≥4 vias di terra/cm².
- Per isolare il rumore e migliorare la qualità del suono, utilizzare l'anello di protezione collegato a GND intorno al cristallo e ai tappi.
- Condensatori di carico (dielettrico NP0/C0G) devono essere posizionati a non più di 5 mm dai pin del cristallo con tracce di lunghezza corrispondente.direttamente a terra attraverso una bassa induttanza vias (diametro del foro ≥0,3 mm).
Conclusione
L'oscillatore a cristalli è un componente essenziale per la creazione di un orologio accurato e il La qualità della progettazione è fondamentale per determinare le prestazioni dell'oscillatore.. Con una buona pratiche di layoute i componenti giusti il problema del siganl può essere evitato. Avete bisogno di consigli per la progettazione di un PCB per il vostro oscillatore a cristallo specifico? Contattate con il nostro team di ingegneri oggi stesso!
Domande frequenti
D1: Perché l'oscillatore a cristallo è più adatto ai microcontrollori rispetto ad altri oscillatori?
A1: Gli oscillatori a cristallo offrono una stabilità di frequenza molto più elevata (±10-100 ppm) rispetto agli oscillatori RC (±1-5%). Questa precisione è fondamentale per ridurre al minimo gli errori e garantire la connettività e la sincronizzazione dei protocolli di comunicazione.
A2: La differenza tra i due è mostrata nella tabella:
| Caratteristica | Oscillatore a cristallo | Oscillatore LC/RC |
| Precisione/Stabilità | Alta (precisione ppm) | Basso (gamma %) |
| Costo e dimensioni | Più alto/più grande | Più basso/più piccolo |
| Messa a punto | Fisso/stretto | Ampia gamma |
| Casi d'uso principali | Orologi, comunicazioni, precisione | Timer, filtri, VCO |
A3: Un cristallo è un risonatore passivo (solo quarzo) che richiedono un circuito esterno per generare segnali di clock. Un oscillatore a cristallo è un modulo attivo (quarzo + circuito di oscillazione + buffer) che, una volta alimentato, emette segnali di clock pronti all'uso. I cristalli necessitano di condensatori di carico e di un attento layout della scheda; gli oscillatori sono plug-and-play ma costano da 2 a 5 volte di più.
A4: No! L'instradamento sotto il cristallo può accoppiare il rumore all'oscillatore o disallineare la frequenza a causa della capacità parassita.
